FRDMGD3160XM3EVM

厂牌: NXP SEMICONDUCTORS
产品描述: GD3160 IGBT and MOSFET Gate Driver Photocoupler Evaluation Board
供应商型号: 3868951
供应商: element14
标准整包数: 1
NXP SEMICONDUCTORS 评估、开发板开发工具 FRDMGD3160XM3EVM

FRDMGD3160XM3EVM概述


    产品简介

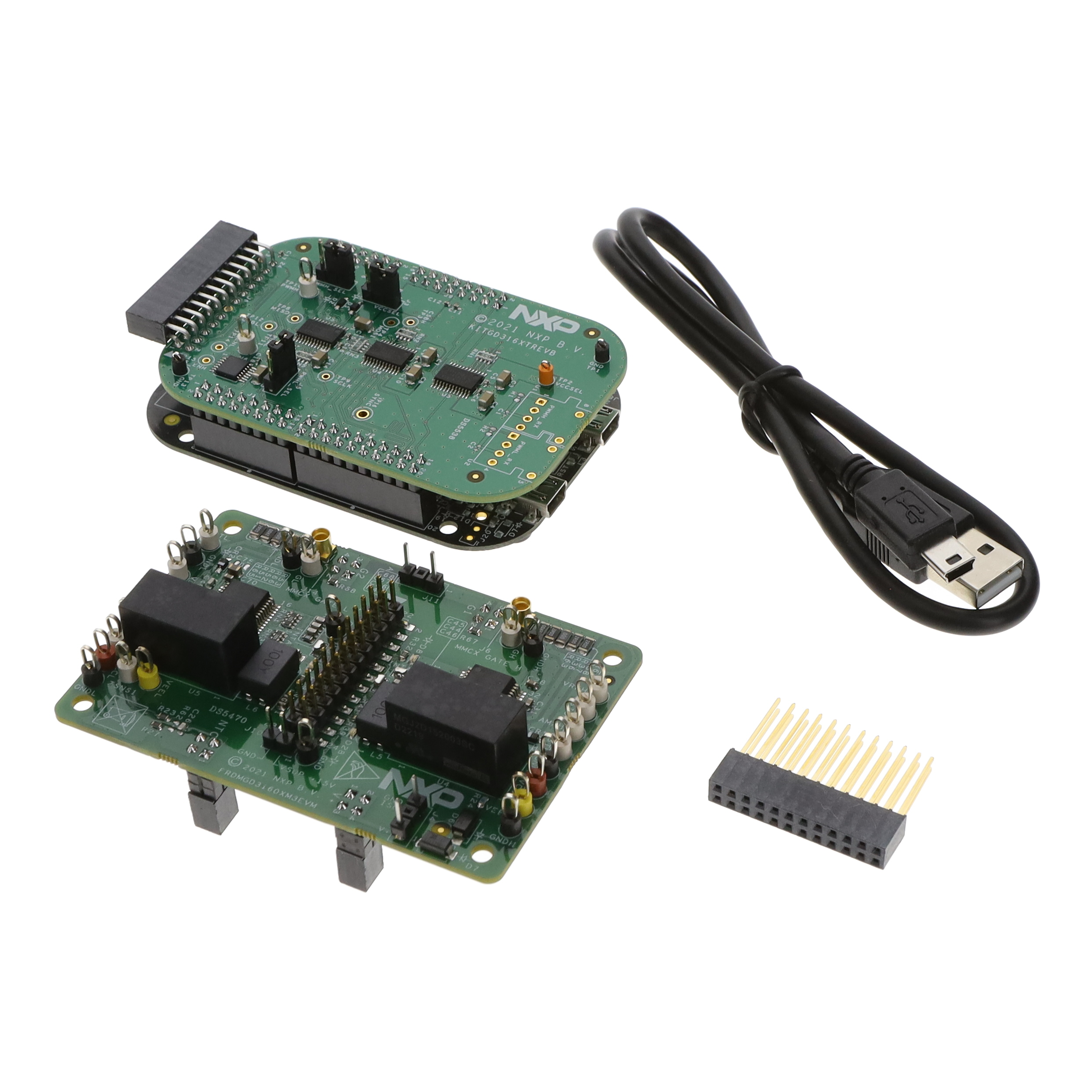

    FRDMGD3160XM3EVM 半桥评估板
    FRDMGD3160XM3EVM 是一款功能强大的半桥功率模块评估套件,专为设计和分析适用于电动汽车(EV)应用的GD3160栅极驱动器而设计。该评估板特别适合开发和测试用于符合ASIL D安全标准的高压高功率牵引电机逆变器。主要应用于汽车电子领域,尤其适合电动车动力系统的设计与测试。

    技术参数


    - 供电要求:通常由车辆电池提供+15V直流电源。
    - 操作系统:Windows 8 或更高版本。
    - 核心设备:两颗GD3160单通道栅极驱动器芯片,具备可编程功能及与安全相关的监测接口。
    - 接口支持:支持串行外设接口(SPI),可通过软件实现配置及监控。
    - 控制功能:包含负电压(-3.7V)低侧驱动能力及可编程的高侧驱动电压(+15V至+21V)。
    - 其他特性:具有快速短路保护功能,集成隔离信号,兼容性好,包括IGBT和SiC MOSFET。

    产品特点和优势


    - 高级驱动能力:GD3160作为先进的单通道栅极驱动器,能与电流感测和温度感测IGBT兼容。
    - 多功能性:集成故障检测、安全监测、程序控制和灵活接口。
    - 高性能:最高可支持125kW的功率范围,提供快速的响应能力和强健的安全保障。
    - 兼容性:适用于多种电压和电流环境,支持IGBT和SiC MOSFET,广泛适配不同类型的电力系统。
    - 易用性:具备简易的安装和使用方式,通过PC的FlexGUI软件进行控制和调试,简化了复杂系统的调试流程。

    应用案例和使用建议


    FRDMGD3160XM3EVM 可用于多种应用场景,例如电动汽车的牵引电机逆变器的开发与测试。实际使用时,用户可以参考以下建议:
    - 应用实例:将评估板与XM3模块连接,完成对电动机逆变器的初步性能测试。
    - 使用建议:
    - 确保所有必要的外部设备和组件都已正确连接,特别是高压电源和低压电源。
    - 在测试过程中,使用数字示波器和探头来监测关键电压和电流波形。
    - 保持软件工具最新,利用FlexGUI工具优化性能。

    兼容性和支持


    该评估板设计灵活,与NXP的其他评估工具和产品具有良好的兼容性。NXP提供了丰富的技术支持,包括详细的用户指南、软件工具下载以及详尽的故障排除指南。此外,用户可以通过NXP的官方渠道获取更多帮助和支持,确保最佳的应用效果。

    常见问题与解决方案


    - 问题:PWM输出未正常工作,但没有报告故障。
    - 解决方案:检查PWM跳线位置和状态位(如FSENB)。确保FSENB位设置正确,并清除相关故障标志位。
    - 问题:启动时报告VCCREGUV故障。
    - 解决方案:调整电源设定,确保VCCREG潜在稳定。如果有必要,检查并调整电源反馈电阻。
    - 问题:无PWM输出且报告故障。
    - 解决方案:检查短路故障标志位,并适当调整GD3160的短路阈值设置。

    总结和推荐


    总体而言,FRDMGD3160XM3EVM 是一个高度集成且功能全面的半桥评估板,非常适合电动汽车及相关电力系统的研发。它的易用性和强大的功能使其成为开发工程师的理想选择。考虑到其出色的兼容性和详细的技术支持,强烈推荐给需要开发或测试高压、高功率系统的专业人员。
    如果您正在寻找一个高效、可靠的半桥评估解决方案,FRDMGD3160XM3EVM 将是一个理想的选择。

FRDMGD3160XM3EVM参数

参数
零件状态 在售
包装方式 散装

FRDMGD3160XM3EVM厂商介绍

NXP Semiconductors是一家全球领先的半导体公司,总部位于荷兰。公司专注于提供高性能、安全和互联的解决方案,以推动智能生活和智能城市的发展。NXP的产品广泛应用于汽车、工业和物联网(IoT)、移动设备、通信基础设施等多个领域。

主营产品分类包括:
1. 微控制器(MCU):广泛应用于嵌入式系统,如智能家居、工业自动化等。
2. 射频(RF)和无线技术:包括NFC、蓝牙等,用于无线通信和数据传输。
3. 汽车电子:为汽车提供安全、连接和动力管理解决方案。
4. 安全解决方案:包括安全元件和软件,保护数据和交易安全。
5. 分立器件和传感器:用于各种检测和测量应用。

NXP Semiconductors的优势在于:
- 强大的研发能力:持续投入研发,推动技术创新。
- 广泛的产品线:提供多样化的产品,满足不同市场需求。
- 深厚的行业经验:在多个领域拥有丰富的经验和专业知识。
- 全球化布局:在全球范围内设有研发中心和生产基地,为客户提供本地化服务。

FRDMGD3160XM3EVM数据手册

厂牌 PDF简要描述 下载
NXP SEMICONDUCTORS 评估、开发板开发工具 NXP SEMICONDUCTORS FRDMGD3160XM3EVM FRDMGD3160XM3EVM数据手册
