KITFS85AEEVM

厂牌: NXP SEMICONDUCTORS
产品描述: MC33FS8530AE0S Specialized Interface Evaluation Board Automotive
供应商型号: 568-15319-ND
供应商: Digi-Key
标准整包数: 1
NXP SEMICONDUCTORS 评估、开发板开发工具 KITFS85AEEVM

KITFS85AEEVM概述


    产品简介

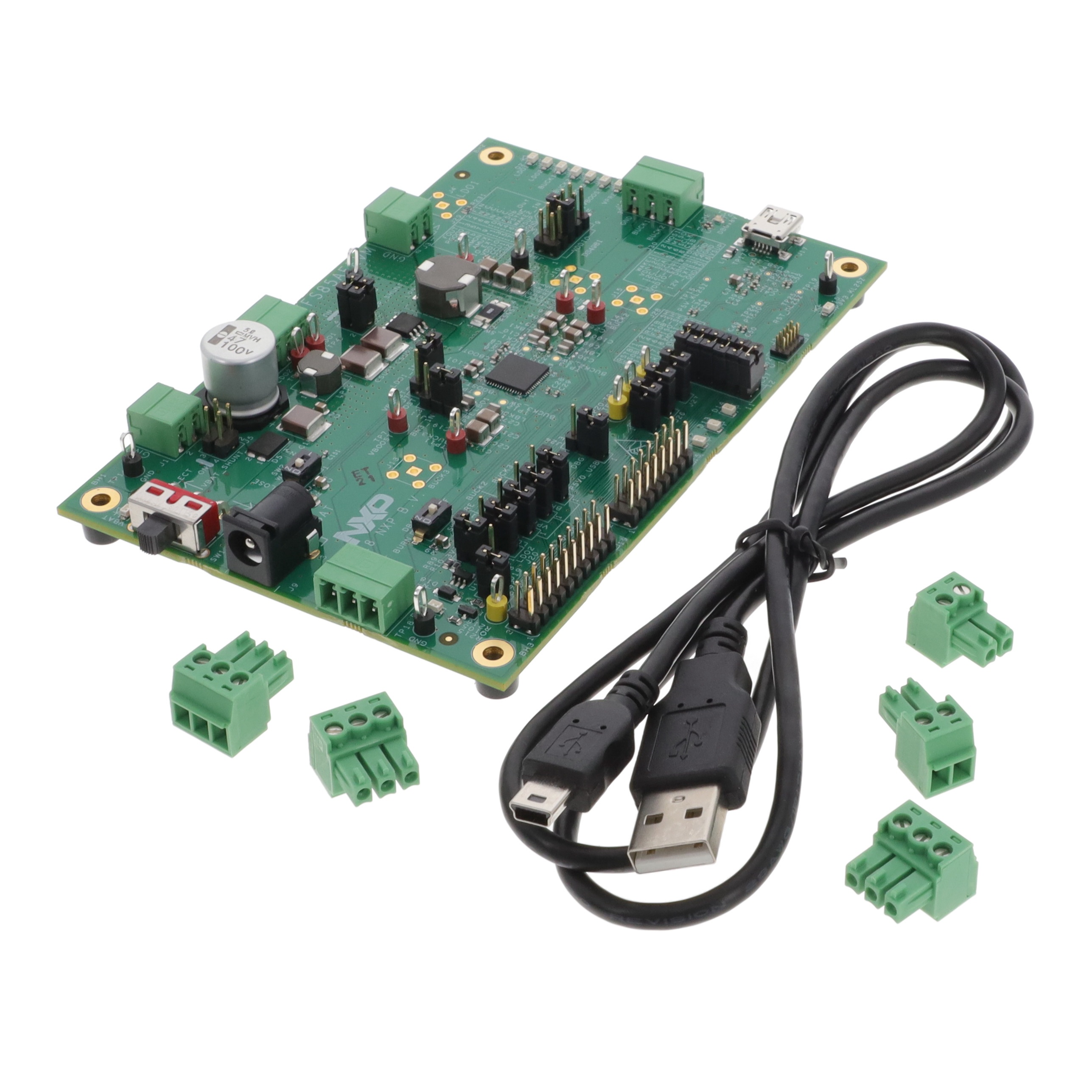

    KITFS85AEEVM Evaluation Board
    KITFS85AEEVM 是一款由 NXP 设计并提供的评估板,旨在为工程师提供对 FS8500 失效安全系统基础芯片(带有多个开关模式电源转换器和低压差稳压器)进行评估、设计、实施和验证的支持。该评估板特别适合卡车应用(24V 额定电压),能够承受高达 60V 的 VBAT 电压。该板搭载了全系列器件(MC33FS8530AE0S),允许测试 FS84/FS85 系列的所有衍生产品。这款评估板是为方便工程师快速访问输入输出和供电终端而设计的,便于与开发系统或其他 I/O 信号源连接。

    技术参数


    - 工作电压范围: 8.0V 至 60V
    - VBAT 支持电压: 最高可达 60V
    - VBAT 输出能力: 最大电流 6.0A
    - VBUCK1/2 模式: 独立或多相
    - VBUCK3 输出能力: 最高 3.6A 峰值
    - VBOOST 输出能力: 5.0V 或 5.74V,最大 400mA
    - LDO1 和 LDO2 输出能力: 1.1V 至 5.0V,最大 400mA
    - 外部电源要求: 8.0V OTP 编程电压
    - 编程灵活性: OTP 可以烧录三次
    - 兼容软件工具: FlexGUI 和 FS85FS84OTPConfig.xlsm

    产品特点和优势


    1. 高度灵活性: 通过三次 OTP 烧录,用户可以在多种配置下测试芯片。
    2. 广泛的输入电压范围: 能够支持从 8.0V 到 60V 的输入电压。
    3. 多功能输出: 提供多种输出电压和电流配置选项,满足不同应用场景需求。
    4. 简便的编程方式: 用户可以通过烧录 OTP 配置来实现不同的功能设定。
    5. 全面的诊断功能: 提供各种信号和调节器状态指示灯,便于调试。

    应用案例和使用建议


    应用案例:
    该评估板适合用于卡车等工业设备中的电源管理应用。例如,卡车通常需要在不同电压和电流条件下工作,该评估板能帮助工程师快速验证不同的电源管理策略,确保在不同条件下的稳定性和可靠性。
    使用建议:
    1. 在开始使用前,确保电源电压范围符合规范要求。
    2. 详细阅读用户手册中的安全警告和预防措施,避免不当操作导致的安全隐患。
    3. 使用合适的桥接电阻来配置 VMON,以便监控不同输出点的电压。

    兼容性和支持


    - 兼容性: 该评估板兼容多种 MCU,可通过 USB 连接到 Windows PC 工作站。
    - 支持资源: NXP 提供详细的用户手册、在线资源和技术支持服务,方便用户获取相关信息和解决问题。
    - 软件工具: 提供 FlexGUI 和相关配置工具,简化开发过程。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 无法烧录 OTP 配置 | 检查 USB 连接是否正常,确保电源电压正确;使用最新版本的 FlexGUI 软件。|
    | 板载芯片未响应 | 确认 VBAT 电压正常,检查 JTAG/SPI 连接是否正确;重新启动设备。|
    | 输出电压异常 | 检查跳线设置是否正确,重新配置 VMON 桥接电阻。|

    总结和推荐


    总体而言,KITFS85AEEVM 评估板是一款专为 FS8500 系列失效率安全系统基础芯片设计的强大工具,具备出色的灵活性和多功能性。它为工程师提供了丰富的配置选项和诊断工具,使得设计和验证过程更加高效和便捷。建议对电源管理和汽车电子有兴趣的研发人员使用此评估板进行初步测试和开发,以加速项目进程。
    根据上述特性,强烈推荐使用该评估板进行相关项目的设计和验证。

KITFS85AEEVM参数

参数
零件状态 在售
包装方式 散装

KITFS85AEEVM厂商介绍

NXP Semiconductors是一家全球领先的半导体公司,总部位于荷兰。公司专注于提供高性能、安全和互联的解决方案,以推动智能生活和智能城市的发展。NXP的产品广泛应用于汽车、工业和物联网(IoT)、移动设备、通信基础设施等多个领域。

主营产品分类包括:
1. 微控制器(MCU):广泛应用于嵌入式系统,如智能家居、工业自动化等。
2. 射频(RF)和无线技术:包括NFC、蓝牙等,用于无线通信和数据传输。
3. 汽车电子:为汽车提供安全、连接和动力管理解决方案。
4. 安全解决方案:包括安全元件和软件,保护数据和交易安全。
5. 分立器件和传感器:用于各种检测和测量应用。

NXP Semiconductors的优势在于:
- 强大的研发能力:持续投入研发,推动技术创新。
- 广泛的产品线:提供多样化的产品,满足不同市场需求。
- 深厚的行业经验:在多个领域拥有丰富的经验和专业知识。
- 全球化布局:在全球范围内设有研发中心和生产基地,为客户提供本地化服务。

KITFS85AEEVM数据手册

厂牌 PDF简要描述 下载
NXP SEMICONDUCTORS 评估、开发板开发工具 NXP SEMICONDUCTORS KITFS85AEEVM KITFS85AEEVM数据手册

KITFS85AEEVM封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 491.0152 ¥ 4109.1835
库存: 12
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 4109.18
