OM13515UL

厂牌: NXP SEMICONDUCTORS

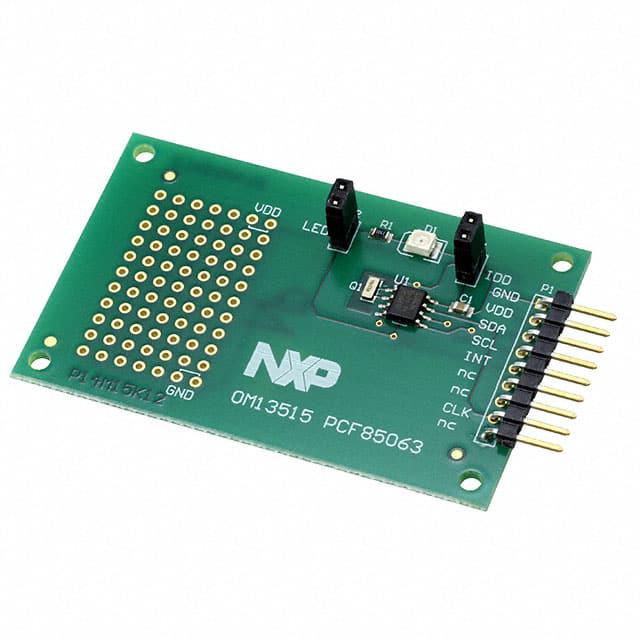

产品描述: PCF85063 Real Time Clock Demonstration Board
供应商型号: QNH-OM13515UL
供应商: NXP直供
标准整包数: 1
NXP SEMICONDUCTORS 评估、开发板开发工具 OM13515UL

OM13515UL概述

    # 用户手册:I²C总线实时时钟演示板 OM13515
    概述
    本文档提供了NXP半导体公司生产的OM13515 I²C总线实时时钟(RTC)演示板的用户手册。该演示板配备了低功耗的PCF85063AT型RTC芯片,具有I²C总线接口,非常适合需要实时时间记录的应用场合。此文档不仅介绍了硬件设置和软件配置方法,还详细描述了产品特性和使用建议。

    1. 产品简介


    产品类型及功能
    - PCF85063AT 是一款小型化的实时时钟芯片,支持秒、分、时、日、星期、月和年的计时功能。
    - 增强功能 包括电子振荡器调谐、闹钟控制、定时器和看门狗等。
    - 支持通过I²C总线接口(最高可达400kHz)进行通信,便于集成到各类嵌入式系统中。
    应用领域
    - 可广泛应用于消费电子、工业自动化、医疗设备等领域,特别是在对功耗要求较高的场景中表现出色。

    2. 技术参数


    | 参数名称 | 值 |

    | 工作电压范围 | 0.9V 至 5.5V |
    | I²C接口速度 | 最高可达400kHz |
    | 石英晶体负载电容 | 7pF 或 12.5pF |
    | 频率偏差 | ±10ppm 至 ±20ppm |
    | 最小电流消耗 | <1µA |
    | 温度范围 | -40°C 至 +105°C(汽车级) |
    备注:石英晶振需放置于靠近RTC电路的位置,以减少噪声干扰;为实现最佳性能,建议将频率调整至目标范围内。
    3. 产品特点与优势
    特点
    - 低功耗设计:典型电流消耗低于1µA,适合电池供电设备。
    - 多功能集成:集成了电子振荡器调谐、闹钟、定时器和看门狗功能。
    - 宽温区适应性:提供工业级(-40°C至+105°C)和标准级温度范围的产品选择。
    - 快速启动:无需外部元件即可完成初始化。
    优势
    - 减少了设计复杂度和开发时间,适合快速原型制作。
    - 提供详尽的校准机制,确保长期运行的准确性。
    - 提供多种封装选项(SO8、TSSOP8),满足不同空间需求。
    4. 应用案例与使用建议
    应用场景
    - 智能手表:利用RTC模块实现精准的时间管理。
    - 家用电器:例如微波炉、洗衣机等,可以存储时间设置并触发事件。
    - 医疗监护设备:实时记录患者生命体征数据。
    使用建议
    - 在设计时需确保石英晶振附近布线简短且无高频信号干扰。
    - 对于需要精确计时的场景,可通过I²C接口调节频率偏差至±10ppm。
    - 使用USB-I²C桥接器(如OM13518)简化调试过程。
    5. 兼容性与支持
    兼容性
    - OM13515与大多数主流微控制器(如STM32、ESP32)兼容,可轻松连接。
    - 提供丰富的开发工具链,包括用户手册(UM10788)、GUI软件以及测试工具。
    支持服务
    - NXP官方网站提供在线资源和技术支持。
    - 客户可以联系销售部门获取更多帮助。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | I²C通信失败 | 检查拉高电阻值是否过高,调整至合理范围。 |
    | 时间显示不准确 | 调整CAPSEL寄存器,重新校准石英振荡器。 |
    | 没有中断触发 | 确认Interrupt Enable位已启用,并检查连接线路。|
    7. 总结与推荐
    综合评价
    PCF85063AT以其紧凑的设计、出色的低功耗表现和多功能集成成为市场上极具竞争力的RTC芯片之一。无论是初学者还是专业工程师,都能从中受益匪浅。
    推荐意见
    强烈推荐使用OM13515演示板作为项目初期验证工具。其易于上手的特点极大地降低了开发门槛,特别适合需要高效时间管理的物联网和嵌入式应用。如果您正在寻找稳定可靠的实时时间解决方案,那么这款产品无疑是明智的选择!

OM13515UL参数

参数
零件状态 最后售卖
包装方式 盒装

OM13515UL厂商介绍

NXP Semiconductors是一家全球领先的半导体公司,总部位于荷兰。公司专注于提供高性能、安全和互联的解决方案,以推动智能生活和智能城市的发展。NXP的产品广泛应用于汽车、工业和物联网(IoT)、移动设备、通信基础设施等多个领域。

主营产品分类包括:
1. 微控制器(MCU):广泛应用于嵌入式系统,如智能家居、工业自动化等。
2. 射频(RF)和无线技术:包括NFC、蓝牙等,用于无线通信和数据传输。
3. 汽车电子:为汽车提供安全、连接和动力管理解决方案。
4. 安全解决方案:包括安全元件和软件,保护数据和交易安全。
5. 分立器件和传感器:用于各种检测和测量应用。

NXP Semiconductors的优势在于:
- 强大的研发能力:持续投入研发,推动技术创新。
- 广泛的产品线:提供多样化的产品,满足不同市场需求。
- 深厚的行业经验:在多个领域拥有丰富的经验和专业知识。
- 全球化布局:在全球范围内设有研发中心和生产基地,为客户提供本地化服务。

OM13515UL数据手册

厂牌 PDF简要描述 下载
NXP SEMICONDUCTORS 评估、开发板开发工具 NXP SEMICONDUCTORS OM13515UL OM13515UL数据手册

OM13515UL封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 18.9375 ¥ 154.53
5+ $ 18.18 ¥ 148.3488
10+ $ 17.4225 ¥ 142.1676
库存: 1
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 154.53
