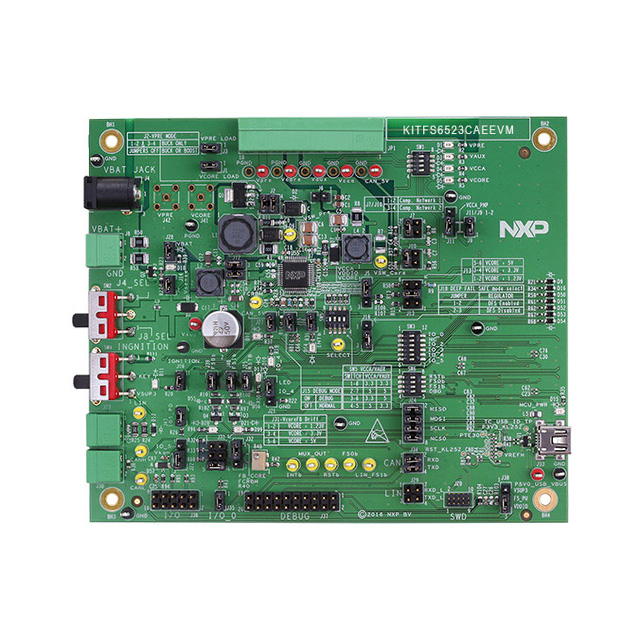

KITFS6523CAEEVM

厂牌: NXP SEMICONDUCTORS
产品描述: MC33FS6523 Specialized Power IC and Module Evaluation Board
供应商型号: 568-13803-ND
供应商: Digi-Key
标准整包数: 1
NXP SEMICONDUCTORS 评估、开发板开发工具 KITFS6523CAEEVM

KITFS6523CAEEVM概述


    产品简介


    产品类型与主要功能
    NXP Semiconductors 的 FS4500/FS6500 系列评估板(EVM)是一套专为开发和评估汽车控制芯片而设计的硬件工具。这些评估板提供了完整的访问接口,以便测试和调试 NXP 的 FS45xx 和 FS65xx 系列的多功能电源调节智能半导体设备。
    应用领域
    这些评估板适用于汽车电子系统,尤其是需要复杂电源管理和安全功能的应用。它们可以用于开发包括 CAN/FD、LIN 总线通信、多输出电压调节等功能的汽车控制系统。

    技术参数


    - 供电范围: 8.0 V 至 40 V
    - 电流限制: 初始设置为 1.0 A
    - 主要电源配置:
    - VCORE: 1.3 V
    - VCCA: 3.3 V
    - VAUX: 5.0 V
    - 通信接口:
    - CAN: 支持 CAN flexible data (FD)
    - LIN: 支持 LIN 2.0、2.1、2.2 和 SAEJ2602-2 协议
    - 调节模式:
    - Buck/Boost: 提供降压和升压模式
    - 工作温度范围: -40°C 至 +125°C

    产品特点和优势


    1. 多功能电源管理: 包含多路电源调节和低功耗模式,支持多种唤醒功能。
    2. 高安全性: 带有多重故障保护输出,符合 ASIL D 安全标准。
    3. 集成度高: 集成了 CAN/FD 和 LIN 通信接口,简化了汽车系统的复杂性。
    4. 灵活的拓扑结构: 支持非反相升压-降压及标准降压两种拓扑结构。
    5. 长寿命电池: 通过优化电源管理方案,延长电池使用寿命。

    应用案例和使用建议


    应用案例
    这些评估板可用于汽车电子系统的开发,如车身控制系统、车窗控制单元等。具体应用实例包括电池电压监控、电机驱动控制、以及各类传感器的数据采集。
    使用建议
    - 连接方式: 确保所有接口正确连接,尤其是 CAN 和 LIN 总线,以避免信号干扰。
    - 电源设置: 按照应用需求合理设置电源电压和电流限制。
    - 测试计划: 在开发初期进行充分的功能测试,确保所有模块正常工作。

    兼容性和支持


    - 兼容性: 与 NXP 的其他开发工具(如 FlexGUI 图形用户界面)兼容,便于系统集成。
    - 技术支持: NXP 提供详尽的技术文档和支持服务,帮助用户解决开发过程中遇到的问题。

    常见问题与解决方案


    1. 电源不稳: 可能是电源供应不稳定导致。建议增加外部电容以稳定电源。
    2. 通信错误: 检查 CAN 和 LIN 总线接线是否正确,并确认波特率设置无误。
    3. 设备过热: 确认散热设计合理,必要时添加散热片或风扇。

    总结和推荐


    FS4500/FS6500 系列评估板是一款高度集成且功能强大的开发工具,适用于汽车电子系统的开发。它们具备优秀的电源管理和高安全性,为工程师提供了一个方便快捷的开发平台。虽然需要一定的学习成本,但其提供的强大功能和广泛的兼容性使其成为开发汽车电子系统的理想选择。
    综上所述,强烈推荐使用 NXP 的 FS4500/FS6500 系列评估板,尤其适合从事汽车电子系统开发的工程师和技术人员。

KITFS6523CAEEVM参数

参数
零件状态 在售
包装方式 散装

KITFS6523CAEEVM厂商介绍

NXP Semiconductors是一家全球领先的半导体公司,总部位于荷兰。公司专注于提供高性能、安全和互联的解决方案,以推动智能生活和智能城市的发展。NXP的产品广泛应用于汽车、工业和物联网(IoT)、移动设备、通信基础设施等多个领域。

主营产品分类包括:
1. 微控制器(MCU):广泛应用于嵌入式系统,如智能家居、工业自动化等。
2. 射频(RF)和无线技术:包括NFC、蓝牙等,用于无线通信和数据传输。
3. 汽车电子:为汽车提供安全、连接和动力管理解决方案。
4. 安全解决方案:包括安全元件和软件,保护数据和交易安全。
5. 分立器件和传感器:用于各种检测和测量应用。

NXP Semiconductors的优势在于:
- 强大的研发能力:持续投入研发,推动技术创新。
- 广泛的产品线:提供多样化的产品,满足不同市场需求。
- 深厚的行业经验:在多个领域拥有丰富的经验和专业知识。
- 全球化布局:在全球范围内设有研发中心和生产基地,为客户提供本地化服务。

KITFS6523CAEEVM数据手册

厂牌 PDF简要描述 下载
NXP SEMICONDUCTORS 评估、开发板开发工具 NXP SEMICONDUCTORS KITFS6523CAEEVM KITFS6523CAEEVM数据手册

KITFS6523CAEEVM封装设计

查看详情并下载
Symbol
Footprint
3D Model
