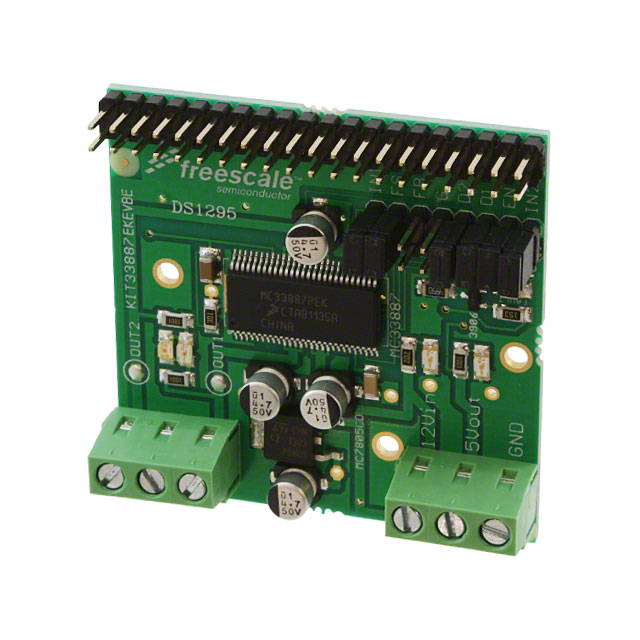

KIT33887EKEVBE

厂牌: NXP SEMICONDUCTORS
产品描述: MC33886/MC33887 Motion Motor Control Evaluation Kit
供应商型号: KIT33887EKEVBE-ND
供应商: Digi-Key
标准整包数: 1
NXP SEMICONDUCTORS 评估、开发板开发工具 KIT33887EKEVBE

KIT33887EKEVBE概述

    Freescale MC33887 5.0 A H-Bridge with Load Current Feedback

    1. 产品简介


    Freescale MC33887是一款高度集成的单片H桥功率集成电路(IC),具有负载电流反馈功能,特别适合用于闭环直流电机控制。这款IC集成了内部控制逻辑、电荷泵、门驱动电路以及低导通电阻(RDS(ON))的MOSFET输出电路。MC33887能够控制感应负载,连续直流负载电流可达5.0 A,峰值电流受活动限流功能控制,范围在5.2 A到7.8 A之间。此外,该器件的输出负载可通过脉宽调制(PWM)方式以最高10 kHz的频率进行操作。负载电流反馈功能提供了一个比例为负载电流1/375的恒流输出,适合作为微控制器模拟输入的监控信号,这有助于实现闭环转矩/速度控制及开路检测。

    2. 技术参数


    - 工作电压范围: 5.0 V 至 28 V
    - 温度范围: -40°C 至 125°C
    - 最大电流: 连续5.0 A,峰值7.8 A
    - 电源电流消耗:
    - 睡眠模式下: ≤50 μA
    - 待机模式下: ≤20 mA
    - 输入阈值电压: 输入电压高阈值3.5 V,低阈值0.7 V
    - 电源引脚: V+ 引脚提供正极电源连接
    - 输出引脚: OUT1 和 OUT2 分别为H桥的两个输出端
    - 反馈引脚: FB 提供基于H桥高端电流1/375的比例反馈
    - 保护功能: 包括欠压锁定、短路保护和过温保护

    3. 产品特点和优势


    MC33887的主要特点是其内置的控制逻辑、电荷泵、门驱动电路以及低导通电阻的MOSFET输出电路。这些特性使得它非常适合于各种工业和消费电子应用,特别是在需要精确控制和高效率的应用场合。其负载电流反馈功能不仅提高了系统的稳定性,还简化了设计过程。此外,MC33887具有出色的热管理和过载保护机制,确保了设备的安全运行。

    4. 应用案例和使用建议


    MC33887广泛应用于电机驱动、机器人、无人机等领域。例如,在工业自动化中,它可以用来驱动伺服电机;在消费电子产品中,可以用于玩具车的电动马达。为了充分利用MC33887的优势,建议在设计时充分考虑散热措施,并合理配置外部元件以优化性能。此外,应注意避免输入电压超过额定值,以免造成设备损坏。

    5. 兼容性和支持


    MC33887支持多种封装形式,包括20引脚HSOP、36引脚PQFN和54引脚SOICW-EP。Freescale Semiconductor提供了详尽的技术文档和支持服务,帮助开发者快速上手并解决开发过程中遇到的问题。对于需要更高电压的应用场景,虽然可以在高达40V的工作电压下使用,但需注意降额处理以保持最佳性能。

    6. 常见问题与解决方案


    - 问题: 设备在高负载下出现过热现象。
    - 解决方案: 增加外部散热片或改善PCB布局以增强散热效果。
    - 问题: 输入电压超出规定范围导致设备失效。
    - 解决方案: 使用稳压器确保输入电压稳定在指定范围内。
    - 问题: 输出电流不稳定。
    - 解决方案: 检查电路连接是否正确,特别是反馈回路的接线情况。

    7. 总结和推荐


    综上所述,Freescale MC33887凭借其强大的功能、灵活的应用范围以及可靠的质量保证,在众多电子元器件中脱颖而出。无论是对于初学者还是专业工程师而言,它都是一个值得信赖的选择。因此,我们强烈推荐此产品给那些寻求高效、稳定且易于集成的H桥解决方案的专业人士。
