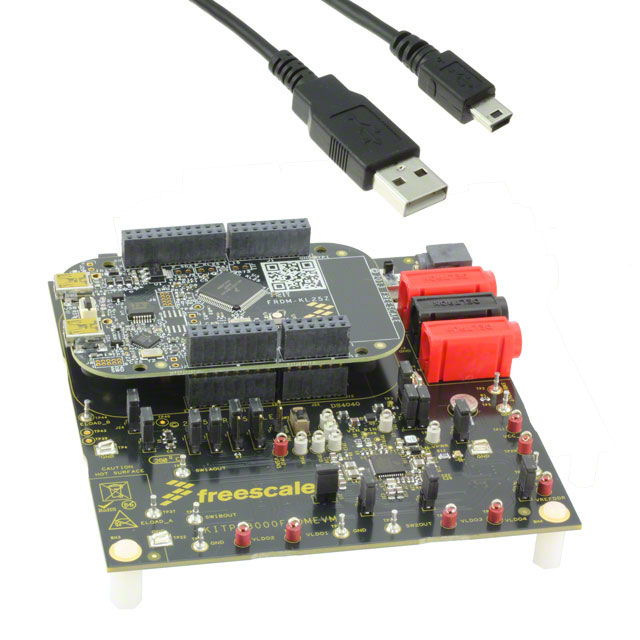

KITPF3000FRDMEVM

厂牌: NXP SEMICONDUCTORS
产品描述: PF3000/PF3001 PMIC Solution Evaluation Board
供应商型号: QNH-KITPF3000FRDMEVM
供应商: NXP直供
标准整包数: 1
NXP SEMICONDUCTORS 评估、开发板开发工具 KITPF3000FRDMEVM

KITPF3000FRDMEVM概述


    产品简介


    产品类型和功能:
    PF3000 是一款由 NXP 半导体公司设计的电源管理集成电路(PMIC),专为 NXP 的 i.MX 7 系列多媒体应用处理器和 i.MX 6SL/SX/UL 处理器提供全面的电源解决方案。这款芯片集成了多种电源转换和调节功能,可为整个系统提供稳定可靠的电源供应。
    应用领域:
    PF3000 广泛应用于多个领域,包括平板电脑、电子阅读器、可穿戴设备、POS 终端、工业控制、医疗监测、家庭自动化和家庭安全/能源管理。

    技术参数


    输入电压范围:
    - 2.8 V 至 4.5 V 或 3.7 V 至 5.5 V
    输出电压:
    - SW1A/B:0.7 V 至 1.425 V,1.8 V,3.3 V
    - SW1A:1.0 A
    - SW1B:1.75 A
    - SW2:1.25 A;1.50 V 至 1.85 V 或 2.50 V 至 3.30 V
    - SW3:1.5 A;0.90 V 至 1.65 V
    开关频率:
    - 可编程 PWM 开关频率
    其他特性:
    - 四个可调高效率降压稳压器:1.75 A、1.5 A、1.25 A 和 1.0 A
    - 六个可调通用线性稳压器
    - 钱包电池充电器和始终在线的 RTC 电源
    - 用于 DDR 内存参考电压的 VREFDDR
    - 工作温度范围:-40°C 至 +125°C

    产品特点和优势


    独特功能:
    - 四个高效降压稳压器,确保系统各部分稳定供电
    - 可编程输出电压和电流限制,灵活适应不同应用需求
    - 支持多种模式(PWM、PFM、APS),提升能效和灵活性
    - OTP 内存用于配置设备,提高定制化能力
    市场竞争力:
    - 高集成度,减少外部元件,简化设计
    - 良好的热管理和低功耗,适合紧凑设计和便携式应用
    - 丰富的接口和控制功能,易于与其他系统集成

    应用案例和使用建议


    应用场景:
    - 在平板电脑中,PF3000 可以同时为应用处理器、内存和其他外设提供稳定电源,确保系统高效运行。
    - 在医疗监测设备中,PF3000 的稳定性和可靠性是关键因素,通过精确的电源管理确保传感器和处理器正常工作。
    使用建议:
    - 根据具体应用需求选择合适的输出电压和电流配置。
    - 确保外部走线布局合理,减少电磁干扰(EMI)。
    - 利用 OTP 内存进行个性化配置,提高系统兼容性和灵活性。

    兼容性和支持


    兼容性:
    - 与 NXP i.MX 7 和 i.MX 6SL/SX/UL 应用处理器完全兼容。
    - 支持多种输入电压范围,适用于不同供电环境。
    支持和服务:
    - NXP 提供详尽的技术文档和工程支持,包括设计指南和常见问题解答。
    - 可获得全面的测试和验证报告,确保产品性能可靠。

    常见问题与解决方案


    问题一:如何设置 OTP 内存?
    - 解决方案:根据《Table 42》中的说明,使用编程工具配置 OTP 内存。
    问题二:出现过流故障怎么办?
    - 解决方案:检查电路连接和负载情况,调整电流限制参数。
    问题三:如何调整启动序列?
    - 解决方案:利用 I2C 接口设置启动时序参数,确保系统平稳启动。

    总结和推荐


    综合评估:
    PF3000 是一款高度集成且功能强大的电源管理 IC,非常适合需要复杂电源管理和多种输出电压的应用。其高效率、稳定性和多功能性使其成为多种应用的理想选择。
    推荐结论:
    强烈推荐 PF3000 作为系统级电源解决方案,特别适用于平板电脑、电子阅读器、可穿戴设备和医疗监测设备等领域。NXP 的技术支持和丰富资源将确保您能够顺利地实现系统集成并获得最佳性能。

KITPF3000FRDMEVM参数

参数
应用等级 汽车级
零件状态 在售
包装方式 盒装

KITPF3000FRDMEVM厂商介绍

NXP Semiconductors是一家全球领先的半导体公司,总部位于荷兰。公司专注于提供高性能、安全和互联的解决方案,以推动智能生活和智能城市的发展。NXP的产品广泛应用于汽车、工业和物联网(IoT)、移动设备、通信基础设施等多个领域。

主营产品分类包括:
1. 微控制器(MCU):广泛应用于嵌入式系统,如智能家居、工业自动化等。
2. 射频(RF)和无线技术:包括NFC、蓝牙等,用于无线通信和数据传输。
3. 汽车电子:为汽车提供安全、连接和动力管理解决方案。
4. 安全解决方案:包括安全元件和软件,保护数据和交易安全。
5. 分立器件和传感器:用于各种检测和测量应用。

NXP Semiconductors的优势在于:
- 强大的研发能力:持续投入研发,推动技术创新。
- 广泛的产品线:提供多样化的产品,满足不同市场需求。
- 深厚的行业经验:在多个领域拥有丰富的经验和专业知识。
- 全球化布局:在全球范围内设有研发中心和生产基地,为客户提供本地化服务。

KITPF3000FRDMEVM数据手册

厂牌 PDF简要描述 下载
NXP SEMICONDUCTORS 评估、开发板开发工具 NXP SEMICONDUCTORS KITPF3000FRDMEVM KITPF3000FRDMEVM数据手册

KITPF3000FRDMEVM封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 86.25 ¥ 733.125
5+ $ 82.8 ¥ 703.8
10+ $ 79.35 ¥ 674.475
库存: 100
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 733.12
