OM14510/SJA1105TJP

厂牌: NXP SEMICONDUCTORS

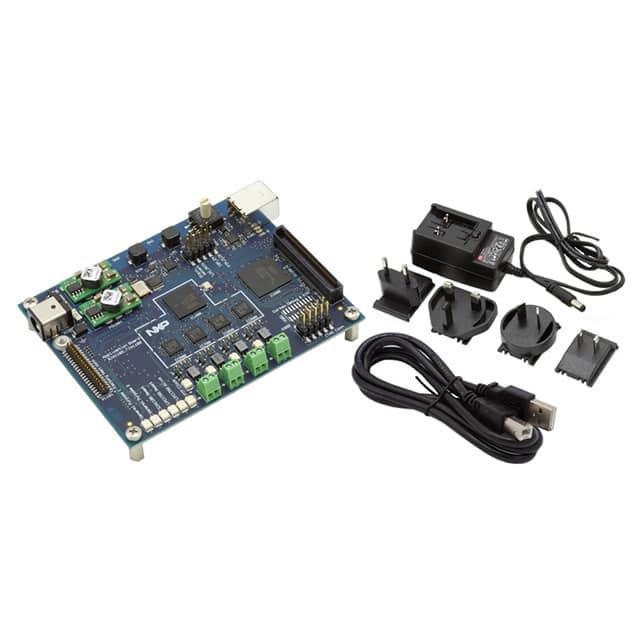

产品描述: SJA1105EL/SJA1105TEL Ethernet Switch Evaluation Board
供应商型号: ET-2890637
供应商: 海外现货
标准整包数: 1
NXP SEMICONDUCTORS 评估、开发板开发工具 OM14510/SJA1105TJP

OM14510/SJA1105TJP概述

    SJA1105:5端口汽车以太网交换机

    1. 产品简介


    SJA1105是一款符合IEEE 802.3标准的5端口汽车以太网交换机。每个端口可以独立配置为MII、RMII或RGMII模式。这种灵活性使得SJA1105能够连接不同类型的设备,例如NXP Semiconductors的TJA1100 BroadR-Reach物理层设备和其他商业可用的快速以太网和千兆以太网物理层设备。其高速接口使其易于进行多台SJA1105的级联扩展。适用于各种汽车应用场合,如网关应用、车身域控制器,或用于通过菊花链方式互连多个电子控制单元(ECU)。此外,它支持Audio Video Bridging(AVB)协议,充分利用了车载娱乐系统和高级驾驶员辅助系统。

    2. 技术参数


    - 存储转发架构:每个端口支持MII、RMII、RGMII操作。
    - 速度:每个端口可在10 Mbit/s或100 Mbit/s下运行MII/RMII,RGMII模式下可在10 Mbit/s、100 Mbit/s或1000 Mbit/s下运行。
    - 接口电压:可选的接口供电电压(1.2 V内核电压)。
    - 尺寸:采用LFBGA159封装(12 mm × 12 mm)。
    - 工作温度范围:−40 °C至+105 °C。
    - 产品资格认证:符合AEC-Q100标准。

    3. 产品特点和优势


    - 高可靠性:符合AEC-Q100标准,适用于严苛的汽车环境。
    - 高性能:具备128 kB帧缓冲区、1024个MAC地址学习表。
    - 支持多种网络协议:支持IEEE 802.1AS、IEEE 802.1Qav等协议。
    - 多样化配置选项:每个端口可独立配置,灵活应对不同的应用场景。
    - 强大的管理功能:支持QoS处理、优先级映射及流量监控等高级功能。

    4. 应用案例和使用建议


    - 汽车联网应用:SJA1105可用于各种汽车联网应用中,例如车辆内部多个ECU之间的连接。
    - 使用建议:确保为每个端口选择正确的接口电压(MII/RMII需要3.3V,RGMII需要2.5V)。在进行RGMII配置时,外部延迟应在1.5至2ns之间。

    5. 兼容性和支持


    - 兼容性:SJA1105可以与多种物理层设备配合使用,包括Fast Ethernet、Gigabit Ethernet以及光学PHY设备。
    - 支持:提供详细的软件用户手册和硬件设计提示文档,帮助客户轻松完成集成。

    6. 常见问题与解决方案


    - 问题1:如何正确设置端口配置?
    - 解决方法:参照技术手册中的配置步骤,确保所有端口均正确配置为所需的接口模式。
    - 问题2:为何设备在高温环境下无法正常工作?
    - 解决方法:确认设备工作环境温度不超过105°C,必要时添加散热措施。

    7. 总结和推荐


    总结:SJA1105凭借其高性能、高可靠性和丰富功能,在汽车以太网交换领域表现出色。它支持广泛的配置选项和多种通信协议,使得其在实际应用中具有极高的灵活性和可靠性。
    推荐:强烈推荐SJA1105用于需要高性能、高度可靠性的汽车网络应用场合。该产品凭借其卓越的功能和强大的技术支持,成为了汽车工业的理想选择。

OM14510/SJA1105TJP参数

参数
零件状态 停产
包装方式 托盘

OM14510/SJA1105TJP厂商介绍

NXP Semiconductors是一家全球领先的半导体公司,总部位于荷兰。公司专注于提供高性能、安全和互联的解决方案,以推动智能生活和智能城市的发展。NXP的产品广泛应用于汽车、工业和物联网(IoT)、移动设备、通信基础设施等多个领域。

主营产品分类包括:
1. 微控制器(MCU):广泛应用于嵌入式系统,如智能家居、工业自动化等。
2. 射频(RF)和无线技术:包括NFC、蓝牙等,用于无线通信和数据传输。
3. 汽车电子:为汽车提供安全、连接和动力管理解决方案。
4. 安全解决方案:包括安全元件和软件,保护数据和交易安全。
5. 分立器件和传感器:用于各种检测和测量应用。

NXP Semiconductors的优势在于:
- 强大的研发能力:持续投入研发,推动技术创新。
- 广泛的产品线:提供多样化的产品,满足不同市场需求。
- 深厚的行业经验:在多个领域拥有丰富的经验和专业知识。
- 全球化布局:在全球范围内设有研发中心和生产基地,为客户提供本地化服务。

OM14510/SJA1105TJP数据手册

厂牌 PDF简要描述 下载
NXP SEMICONDUCTORS 评估、开发板开发工具 NXP SEMICONDUCTORS OM14510/SJA1105TJP OM14510/SJA1105TJP数据手册

OM14510/SJA1105TJP封装设计

查看详情并下载
Symbol
Footprint
3D Model
