OM13489UL

厂牌: NXP SEMICONDUCTORS
产品描述: 16-bit GPIO Daughter Card
供应商型号: QNH-OM13489UL
供应商: NXP直供
标准整包数: 1
NXP SEMICONDUCTORS 评估、开发板开发工具 OM13489UL

OM13489UL概述


    产品简介

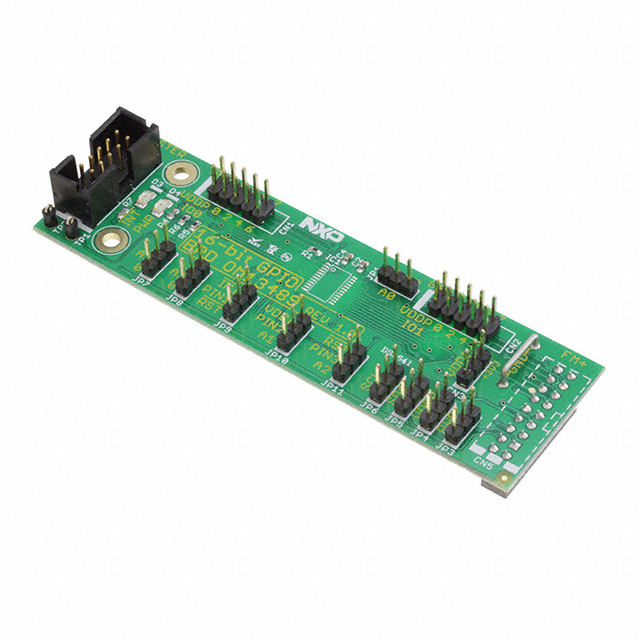

    OM13489 16-bit GPIO Daughter Card
    OM13489 16-bit GPIO Daughter Card 是一款由 NXP Semiconductors 开发的产品,主要用于连接 OM13320 Fm+ 开发套件。该卡使得用户能够轻松评估 NXP 的大部分 16 位 I2C GPIO 产品系列。这些 GPIO 设备主要用于输入输出扩展,提供各种功能,如中断处理、复位控制和配置寄存器管理。该产品广泛应用于嵌入式系统、物联网(IoT)设备、工业自动化等领域。

    技术参数


    1. 支持设备:
    - PCA6416A
    - PCA8575
    - PCA9535A
    - PCA9535C
    - PCA9535
    - PCA9539A
    - PCA9539
    - PCA9539R
    - PCA9555A
    - PCA9555
    - PCA9671
    - PCA9673
    - PCA9675
    - PCAL6416A
    - PCAL9535A
    - PCAL9539A
    - PCAL9555A
    - PCF8575
    2. 电源配置:
    - 灵活的电源选择:3.3V、5V 或外部电源供电。
    - 可以通过跳线选择主电源(TP1 和 TP2 连接点)。
    3. 信号支持:
    - I2C 通信接口,支持 SCL 和 SDA 信号。
    - 可配置的中断信号和重置信号。
    4. 工作环境:
    - 工作电压范围广泛,适应多种不同的应用环境。

    产品特点和优势


    1. 直接连接:可以直接连接到 OM13320 Fm+ 开发套件。
    2. 可配置性:支持多种 16 位 GPIO 设备,通过跳线配置实现不同功能。
    3. 灵活的电源选择:用户可以根据需求选择合适的电源电压。
    4. 易于调试:通过 LED 指示灯方便查看电源状态和中断信号。
    5. 兼容性:适用于各种 16 位 I2C GPIO 设备,提供广泛的开发支持。

    应用案例和使用建议


    应用场景
    - 嵌入式系统:用于扩展输入输出端口,例如传感器数据采集。
    - 物联网设备:用于连接各类传感器和执行器。
    - 工业自动化:用于监控和控制生产线上的各种设备。
    使用建议
    1. 电源配置:确保正确配置跳线,选择合适的电源电压。
    2. 信号连接:确保 I2C 信号(SCL 和 SDA)正确连接到设备。
    3. 测试验证:使用第三方工具(如 Total Phase Aardvark)进行 I2C 信号的数据生成、检查和记录。

    兼容性和支持


    - 兼容性:OM13489 可以直接连接到 OM13320 Fm+ 开发套件,并且可以兼容大多数 NXP 的 16 位 GPIO 设备。
    - 支持服务:NXP 提供详细的技术手册和在线技术支持,帮助用户解决使用过程中遇到的问题。

    常见问题与解决方案


    1. A0 跳线操作问题:
    - 解决方法:需要焊接一根导线连接 JP1 的第 2 针和板下的过孔,以便连接到待测 IC1 的第 21 针。

    2. 地址跳线错误标签问题:
    - 解决方法:根据正确标签将 A1 和 A2 跳线连接到 VDDP 或高电平。

    总结和推荐


    综合评估:
    - 主要优点:
    - 支持广泛的 16 位 GPIO 设备。
    - 灵活的电源配置。
    - 易于调试和配置。

    - 推荐使用:
    - 推荐用于需要对 NXP 的 16 位 I2C GPIO 设备进行评估和测试的应用场景。它提供了一种方便且高效的方式来评估这些设备的功能,具有较高的市场竞争力。
    通过上述介绍,可以看出 OM13489 16-bit GPIO Daughter Card 是一个非常实用的工具,适合嵌入式系统开发者和物联网设备设计师使用。

OM13489UL参数

参数
零件状态 在售
包装方式 散装

OM13489UL厂商介绍

NXP Semiconductors是一家全球领先的半导体公司,总部位于荷兰。公司专注于提供高性能、安全和互联的解决方案,以推动智能生活和智能城市的发展。NXP的产品广泛应用于汽车、工业和物联网(IoT)、移动设备、通信基础设施等多个领域。

主营产品分类包括:
1. 微控制器(MCU):广泛应用于嵌入式系统,如智能家居、工业自动化等。
2. 射频(RF)和无线技术:包括NFC、蓝牙等,用于无线通信和数据传输。
3. 汽车电子:为汽车提供安全、连接和动力管理解决方案。
4. 安全解决方案:包括安全元件和软件,保护数据和交易安全。
5. 分立器件和传感器:用于各种检测和测量应用。

NXP Semiconductors的优势在于:
- 强大的研发能力:持续投入研发,推动技术创新。
- 广泛的产品线:提供多样化的产品,满足不同市场需求。
- 深厚的行业经验:在多个领域拥有丰富的经验和专业知识。
- 全球化布局:在全球范围内设有研发中心和生产基地,为客户提供本地化服务。

OM13489UL数据手册

厂牌 PDF简要描述 下载
NXP SEMICONDUCTORS 评估、开发板开发工具 NXP SEMICONDUCTORS OM13489UL OM13489UL数据手册

OM13489UL封装设计

查看详情并下载
Symbol
Footprint
3D Model
