OM13790DOCK

厂牌: NXP SEMICONDUCTORS
产品描述:
供应商型号: QNH-OM13790DOCK
供应商: NXP直供
标准整包数: 1
NXP SEMICONDUCTORS 评估、开发板开发工具 OM13790DOCK

OM13790DOCK概述

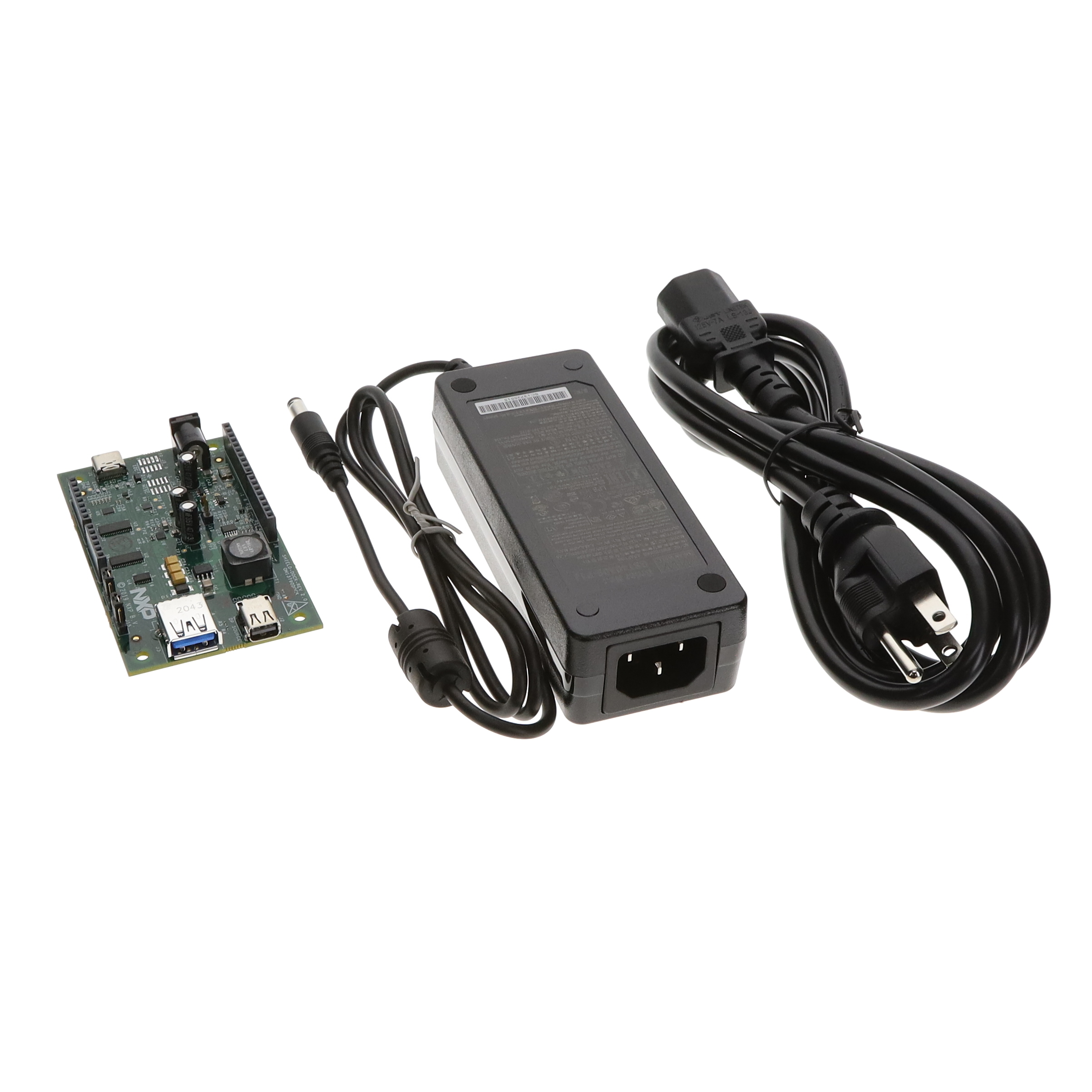

    NXP USB Type-C Shield 2 Demo Kit

    1. 产品简介


    NXP USB Type-C Shield 2 Demo Kit 是一款演示套件,用于展示通过单根 USB Type-C 线缆进行电源、数据和视频传输的能力。该套件包含两个独立的组件:一个主机板(Host Board - OM13790HOST)和一个设备板(Dock Board - OM13790DOCK)。主机板和设备板都具备相同的连接器,除了主机板有一个 USB3 Type-B 连接器,而设备板有一个 USB3 Type-A 连接器。该套件主要用于展示主机板与设备板之间的电源互换能力和不同功率配置请求能力。

    2. 技术参数


    - IC 类型: PTN5110N 是一个符合 USB Power Delivery (PD) 和 Type-C 规范的单端口 TCPC 合规 USB-PD 物理层接口集成电路。
    - 封装类型: HX2QFN16 封装,尺寸为 2.6mm x 2.6mm x 0.35mm,引脚间距为 0.4mm。
    - 电气特性:
    - 支持 USB Power Delivery (PD)
    - 配置通道接口 (Configuration Channel Interface)
    - 支持 5V 或 9V 的电源传输
    - 支持 Alternate Mode DisplayPort (DP)
    - 工作环境: 适用于系统平台

    3. 产品特点和优势


    - 多用途连接: 通过单个 USB Type-C 线缆实现电源、数据和视频的传输,极大提高了系统的灵活性。
    - 高效率: 能够在低电量情况下仍能进行有效的电源传输。
    - 多功能接口: 支持多种接口标准(如 USB3、Mini-DP、Type-C),使其适用于多种设备。
    - 易于开发: 提供完整的开发文档和示例,方便开发者快速上手。

    4. 应用案例和使用建议


    - 示例: 在本示例中,将 USB3 线缆连接到笔记本电脑和主机板,再通过 Mini-DP 线缆连接到笔记本电脑的迷你 DP 接口。然后将电源适配器连接到电源接口,LCD 显示屏会显示 5V 的电压。
    - 使用建议: 在实际应用中,建议先确保所有连接正确无误,尤其是各种线缆的连接。对于需要高电压的应用场景,可以通过串行控制台界面请求 9V 电压。

    5. 兼容性和支持


    - 兼容性: 该产品可以与多种 USB Type-C 设备和标准兼容。
    - 支持: NXP 提供全面的技术支持和维护服务,包括软件更新和技术文档的发布。

    6. 常见问题与解决方案


    - 问题: 无法启动电源传输。
    - 解决办法: 检查所有连接器是否正确连接,特别是电源适配器和 LCD 显示屏。
    - 问题: 无法传输数据或视频。
    - 解决办法: 确认 USB3 和 Mini-DP 线缆连接无误,检查笔记本电脑和显示器的设置。

    7. 总结和推荐


    NXP USB Type-C Shield 2 Demo Kit 是一个功能强大的工具,能够有效展示 USB Type-C 技术的多种应用。其出色的电源管理能力和数据传输功能使其在市场上具有很强的竞争力。无论是用于开发还是教学,这款演示套件都是非常有价值的资源。强烈推荐开发者和工程师使用此套件进行进一步的研究和开发。
    通过以上详细的技术手册内容解析,我们可以看到 NXP USB Type-C Shield 2 Demo Kit 在电子元器件和系统集成方面的强大功能和广泛应用前景。
