首页  >  产品百科  >  TEA1936XDB1533UL

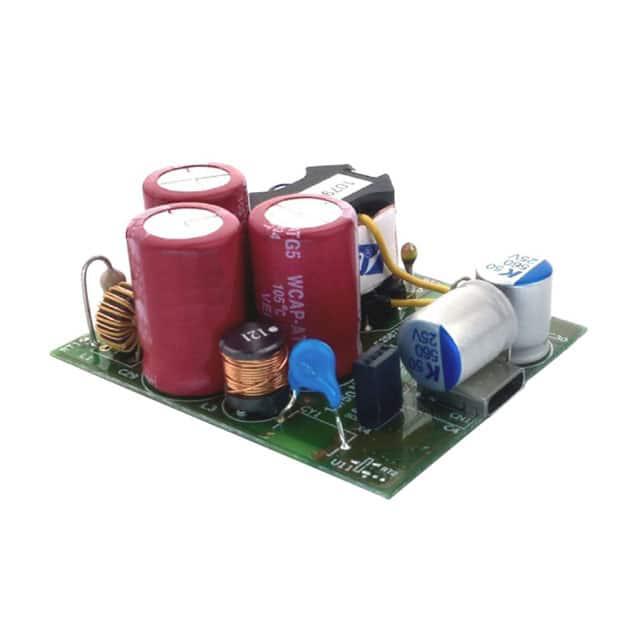

TEA1936XDB1533UL

厂牌: NXP SEMICONDUCTORS
产品描述: TEA1936TS AC to DC Switching Converter 50VDC to 20VDC Output Development Board
供应商型号: QNI-TEA1936XDB1533UL
供应商: NXP直供
标准整包数: 1
NXP SEMICONDUCTORS 评估、开发板开发工具 TEA1936XDB1533UL

TEA1936XDB1533UL概述


    产品简介


    TEA1936xDB1533 是一款由 NXP Semiconductors 推出的 45W USB Power Delivery (USB-PD) 和 Quick Charge 4.0 演示板。该演示板以 TEA19361 控制器为核心,辅以同步整流控制器 TEA1999 和 USB-PD/Quick Charge 4.0 控制器 TEA19032。TEA1936xDB1533 主要应用于支持 USB-PD 2.0 和 3.0 协议以及 Quick Charge 4.0 的充电设备,如移动手机、智能手机、平板电脑及笔记本电脑。其设计目标是为最小化体积同时提供高效能,适用于旅行适配器和其他便携式充电设备。

    技术参数


    - 输入电压范围:90 V 至 264 V (AC)
    - 输出电压范围:5 V 至 20 V (DC)
    - 最大输出功率:45 W
    - 最大输出电流:3 A
    - 效率:>92%(在额定输出下)
    - 负载调整率:电压波动 < 30 mW(无负载条件)
    - 频率范围:47 Hz 至 63 Hz
    - EMI指标:传导 EMI ≥ -7 dB
    - 热管理:优化的散热设计确保长时间稳定运行
    - 保护特性:具备硬件集成的多重保护功能

    产品特点和优势


    1. 多协议支持:TEA1936xDB1533 同时支持 USB-PD 2.0 和 3.0、Quick Charge 4.0 协议,具有强大的协议兼容性。
    2. 高能效:采用准谐振控制技术和高效同步整流设计,可实现接近 93% 的满载效率。
    3. 低功耗:在空载状态下,输入功耗低于 30 mW,非常节能环保。
    4. 紧凑设计:由于其高度数字化的设计,电路板面积仅为 15.9 W/cm²。
    5. 安全性:内置完善的硬件保护机制,例如过压保护、过流保护和短路保护。
    6. 一站式解决方案:NXP 提供全面的技术支持,包括软件 GUI 和硬件开发工具,显著缩短开发周期。

    应用案例和使用建议


    典型应用:
    - 移动设备快速充电器
    - 笔记本电脑快充适配器
    使用建议:
    - 在设计时需要确保符合当地电源安全法规,特别是对于非隔离应用需要额外的隔离措施。
    - 为了优化效率,建议将负载尽量保持在满载状态附近运行。
    - 如果需要自定义输出设置,可以利用 TEO-II 软件重新配置 TEA19032 的 MTP 设置。

    兼容性和支持


    TEA1936xDB1533 可轻松与其他符合 USB-PD 和 Quick Charge 4.0 标准的设备连接并协同工作。NXP 提供完整的文档、设计指南和开发工具链,帮助用户加速产品上市时间。此外,NXP 还提供了详尽的在线支持资源和技术文档下载服务。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 输出电压不稳定 | 检查输出端连接是否松动,尝试更换滤波电容。 |
    | 整体效率偏低 | 调整负载电流到额定值附近,检查是否存在过热现象。 |
    | 系统发热严重 | 确保散热设计合理,增加外部散热片或风扇辅助降温。 |

    总结和推荐


    综上所述,TEA1936xDB1533 是一款功能强大且灵活的 45W USB-PD 和 Quick Charge 4.0 快速充电解决方案,尤其适合希望提升产品竞争力的小型便携设备制造商。凭借其卓越的能效、紧凑的尺寸以及丰富的保护功能,这款演示板非常适合快速原型设计和小批量生产测试。因此,强烈推荐给对高性能充电解决方案感兴趣的工程师和技术团队。

TEA1936XDB1533UL参数

参数
零件状态 停产
包装方式 散装

TEA1936XDB1533UL厂商介绍

NXP Semiconductors是一家全球领先的半导体公司,总部位于荷兰。公司专注于提供高性能、安全和互联的解决方案,以推动智能生活和智能城市的发展。NXP的产品广泛应用于汽车、工业和物联网(IoT)、移动设备、通信基础设施等多个领域。

主营产品分类包括:
1. 微控制器(MCU):广泛应用于嵌入式系统,如智能家居、工业自动化等。
2. 射频(RF)和无线技术:包括NFC、蓝牙等,用于无线通信和数据传输。
3. 汽车电子:为汽车提供安全、连接和动力管理解决方案。
4. 安全解决方案:包括安全元件和软件,保护数据和交易安全。
5. 分立器件和传感器:用于各种检测和测量应用。

NXP Semiconductors的优势在于:
- 强大的研发能力:持续投入研发,推动技术创新。
- 广泛的产品线:提供多样化的产品,满足不同市场需求。
- 深厚的行业经验:在多个领域拥有丰富的经验和专业知识。
- 全球化布局:在全球范围内设有研发中心和生产基地,为客户提供本地化服务。

TEA1936XDB1533UL数据手册

厂牌 PDF简要描述 下载
NXP SEMICONDUCTORS 评估、开发板开发工具 NXP SEMICONDUCTORS TEA1936XDB1533UL TEA1936XDB1533UL数据手册

TEA1936XDB1533UL封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 331.2 ¥ 2815.2
5+ $ 325.68 ¥ 2768.28
10+ $ 317.4 ¥ 2697.9
库存: 100
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 2815.2
