OM27462CDKP

厂牌: NXP SEMICONDUCTORS

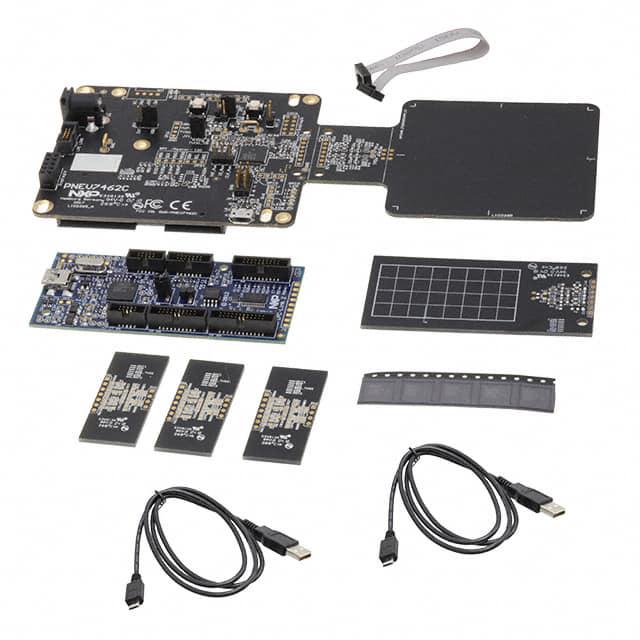

产品描述: PN7462 NFC/RFID Tag and Transponder Development Kit
供应商型号: 568-14694-ND
供应商: Digi-Key
标准整包数: 1
NXP SEMICONDUCTORS 评估、开发板开发工具 OM27462CDKP

OM27462CDKP概述

    PN7462 Family NFC Cortex-M0 Microcontroller

    1. 产品简介


    PN7462 家族是 NXP 半导体公司推出的 32 位 ARM Cortex-M0 基础 NFC 微控制器系列。这些微控制器提供高性能和低功耗的解决方案,并且拥有简化指令集和内存寻址方式。相比于现有架构,它们具有更小的代码尺寸。PN7462 家族提供一种集成化的解决方案,具备 NFC 功能(支持所有 NFC 论坛模式)、微控制器、可选的接触式智能卡读卡器以及单芯片上的软件。CPU 的运行频率最高可达 20 MHz。PN7462 家族适用于多种场合,包括物理访问控制、游戏、USB NFC 读取器(包括双接口智能卡读取器)、家庭银行和支付读取器(符合 EMVCo 标准)以及高集成度设备。

    2. 技术参数


    - 核心处理器: 32 位 ARM Cortex-M0
    - 运行频率: 最高 20 MHz
    - 存储器:
    - 闪存:160 KB 或 80 KB
    - 随机存储器:12 KB
    - EEPROM:4 KB
    - 引导程序 ROM:40 KB
    - 外设:
    - 主机接口:包括 USB 2.0 全速(支持 USB 3.0 集线器连接)、高速串行通信(支持标准速率至 115200 波特率,最高可达 1.288 Mbit/s)、SPI(半双工和全双工,最高可达 7 Mbit/s)、I2C(支持标准模式、快速模式和高速模式)
    - 主机接口还包括用于扩展接触式接口的槽扩展器(如 TDA8026)
    - 电源管理:
    - 支持两种低功耗模式:待机模式和硬关机模式
    - 支持通过 USB 主机接口进入挂起模式
    - 支持通过主机接口、GPIO 和 RF 场检测唤醒处理器
    - 内置 PMU 自动调整内部调节器以最小化所有可能电源模式下的功耗
    - 电源电压:
    - 接触式接口支持:1.8 V 至 5.5 V
    - 接触式无接口支持:2.7 V 至 5.5 V
    - 温度范围: -40°C 至 +85°C

    3. 产品特点和优势


    - 集成接触式前端:
    - 支持 Class A, B, C 卡片工作于 1.8 V、3 V 和 5 V 供电
    - 提供热保护和短路保护,具备增强的 ESD 保护 (> 12 kV)
    - 符合 ISO/IEC 7816 标准
    - 集成 ISO/IEC 7816-3&4 UART 接口:
    - 支持类 A、B、C 智能卡供电
    - 提供三个受保护的半双工双向缓冲 I/O 线
    - 符合 ISO/IEC 7816 和 EMVCo 标准
    - 集成接触式无接口前端:
    - 高 RF 输出功率前端 IC,传输速度高达 848 kbit/s
    - 支持 NFC IP1 和 NFC IP2
    - 支持所有 NFC 论坛标签(类型 1、2、3、4A、4B 和 5)
    - 支持卡片仿真(ISO14443 类型 A、B)、目标和发起者模式
    - 符合 EMV 接触式无接口协议规范

    4. 应用案例和使用建议


    PN7462 家族广泛应用于各种需要接触式和非接触式交互的设备。例如,在家庭银行和支付读取器中,它提供了高效和安全的交易处理。此外,对于高集成度设备,PN7462 家族能够减少电路板空间的需求并提高整体性能。针对具体的应用场景,可以通过外部槽扩展器(如 TDA8026)增加更多的接触式接口,以适应复杂的应用需求。

    5. 兼容性和支持


    PN7462 家族微控制器与其他标准设备高度兼容。该产品支持多个主机接口,包括 USB、SPI、I2C 等,使其易于与各种系统集成。NXP 提供了详尽的技术文档和支持服务,确保用户能够轻松部署和维护其设计。

    6. 常见问题与解决方案


    - 问题: 设备无法启动
    - 解决方案: 检查电源电压是否正确,确保复位信号正常。
    - 问题: 数据传输错误
    - 解决方案: 检查 I/O 接口配置是否正确,尝试调整波特率设置。
    - 问题: 设备过热
    - 解决方案: 确保散热条件良好,必要时降低 CPU 运行频率。

    7. 总结和推荐


    综上所述,PN7462 家族 NFC Cortex-M0 微控制器凭借其强大的功能集、灵活的接口和可靠的安全特性,为用户提供了卓越的性能和价值。特别适合需要高集成度和低功耗的接触式和非接触式应用。强烈推荐在需要高效 NFC 解决方案的项目中使用 PN7462 家族微控制器。

OM27462CDKP参数

参数
零件状态 在售
包装方式 散装

OM27462CDKP厂商介绍

NXP Semiconductors是一家全球领先的半导体公司,总部位于荷兰。公司专注于提供高性能、安全和互联的解决方案,以推动智能生活和智能城市的发展。NXP的产品广泛应用于汽车、工业和物联网(IoT)、移动设备、通信基础设施等多个领域。

主营产品分类包括:
1. 微控制器(MCU):广泛应用于嵌入式系统,如智能家居、工业自动化等。
2. 射频(RF)和无线技术:包括NFC、蓝牙等,用于无线通信和数据传输。
3. 汽车电子:为汽车提供安全、连接和动力管理解决方案。
4. 安全解决方案:包括安全元件和软件,保护数据和交易安全。
5. 分立器件和传感器:用于各种检测和测量应用。

NXP Semiconductors的优势在于:
- 强大的研发能力:持续投入研发,推动技术创新。
- 广泛的产品线:提供多样化的产品,满足不同市场需求。
- 深厚的行业经验:在多个领域拥有丰富的经验和专业知识。
- 全球化布局:在全球范围内设有研发中心和生产基地,为客户提供本地化服务。

OM27462CDKP数据手册

厂牌 PDF简要描述 下载
NXP SEMICONDUCTORS 评估、开发板开发工具 NXP SEMICONDUCTORS OM27462CDKP OM27462CDKP数据手册
