OM13535UL

厂牌: NXP SEMICONDUCTORS
产品描述:
供应商型号: QNI-OM13535UL
供应商: NXP直供
标准整包数: 1

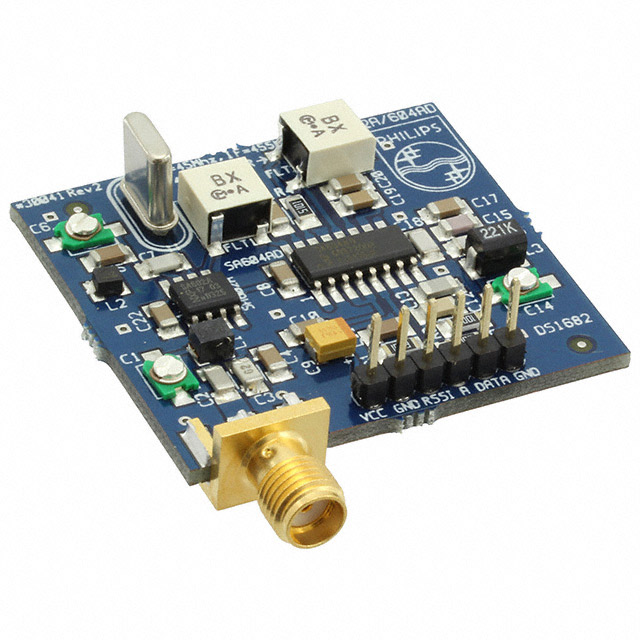

NXP SEMICONDUCTORS 评估、开发板开发工具 OM13535UL

OM13535UL概述

    SA602A Double-Balanced Mixer and Oscillator

    1. 产品简介


    SA602A 是一种低功耗 VHF(甚高频)单片双平衡混频器,集成了输入放大器、片上振荡器和电压调节器。设计适用于高性能、低功耗通信系统,特别适合用于蜂窝无线电应用。该器件基于 Gilbert 细胞配置,提供高达 45 MHz 频率时 18 dB 的增益。振荡器频率最高可达 200 MHz,可以配置为晶体振荡器、调谐电感电容振荡器或外部本机振荡器缓冲器。对于更高的频率,可以外部驱动本地振荡器输入。其噪声系数在 45 MHz 下通常小于 5 dB。高增益、截获性能、低功耗和噪声特性使其成为高性能电池供电设备的理想选择。

    2. 技术参数


    - 主要功能:
    - 双平衡混频器
    - 振荡器
    - 内置电压调节器
    - 低电流消耗:2.4 mA 典型值
    - 卓越的噪声系数:<4.7 dB 典型值 (45 MHz)
    - 高工作频率:最高达 200 MHz
    - 出色的增益、截获和灵敏度
    - 支持的电气特性:
    - RF 输入阻抗:1.5 kΩ | 3 pF (50 MHz)
    - 输出电阻:1.5 kΩ (OUTA 和 OUTB)
    - 第三阶截获点:-13 dBm (45 MHz)
    - 工作环境:
    - 温度范围:-40°C 至 +85°C
    - 存储温度范围:-65°C 至 +150°C
    - 供应电压范围:4.5 V 至 8.0 V

    3. 产品特点和优势


    - 低功耗:典型的电流消耗仅为 2.4 mA,非常适合于便携式和电池供电设备。
    - 卓越的噪声性能:45 MHz 下噪声系数通常小于 4.7 dB,有助于提升接收信号的质量。
    - 灵活性和多功能性:支持多种配置方式,可作为晶体振荡器或调谐电感电容振荡器使用。
    - 集成设计:集成了振荡器和电压调节器,简化电路设计,降低外部元件数量。
    - 符合蜂窝无线电规范:满足严格的蜂窝无线电技术标准,确保通信系统的稳定运行。

    4. 应用案例和使用建议


    应用案例:
    - 蜂窝无线电:适合作为 45 MHz 蜂窝无线电的混频器和振荡器。
    - 便携式收音机:用于便携式收音机和其他无线设备。
    - VHF 无线电台:适合各种 VHF 无线电台。
    - RF 数据链路:适用于远距离射频数据传输。
    - 仪器仪表:适合仪器仪表频率转换。
    使用建议:
    - 设计高频应用时需注意大信号限制,建议适当调整输入信号以适应系统需求。
    - 在设计局域网(LAN)或其他高功率传输系统时,应注意信号处理性能,以避免信号失真和噪声问题。

    5. 兼容性和支持


    - 兼容性:SA602A 适合与多种陶瓷滤波器和晶体滤波器配合使用,适用于多种射频模块设计。
    - 支持:制造商提供全面的技术支持,包括详细的使用手册、应用笔记和技术文档。此外,还可通过官方网站获取最新的产品信息和技术支持资源。

    6. 常见问题与解决方案


    - 问题一:器件启动困难,特别是在频率超过 100 MHz 时。
    - 解决方案:在 OSCE 引脚与地之间连接一个 22 kΩ 的电阻,可以提高振荡器的起始性能。
    - 问题二:噪声系数较高,导致接收信号质量不佳。
    - 解决方案:检查电源电压稳定性,确保供电电压在推荐范围内;同时可考虑更换更高性能的电源管理组件。
    - 问题三:增益不足,影响输出信号强度。
    - 解决方案:重新检查 RF 输入信号水平,确认其在器件的正常工作范围内;另外,可以尝试调整 RF 输入滤波器的参数,以优化系统性能。

    7. 总结和推荐


    总结:
    - SA602A 是一款出色的 VHF 单片双平衡混频器和振荡器,具有低功耗、高集成度和出色的噪声性能。
    - 其卓越的增益、截获性能和灵活的配置方式使其适用于多种高频通信应用,尤其是便携式设备和电池供电设备。
    - 广泛应用于蜂窝无线电、便携式收音机和仪器仪表等多种场合,展示了其强大的市场竞争力。
    推荐:
    - 基于其卓越的性能和广泛的应用场景,强烈推荐 SA602A 作为高要求无线通信系统的核心组件。无论是便携式设备还是专业级应用,SA602A 都是值得信赖的选择。

OM13535UL参数

参数
零件状态 最后售卖
包装方式 盒装

OM13535UL厂商介绍

NXP Semiconductors是一家全球领先的半导体公司,总部位于荷兰。公司专注于提供高性能、安全和互联的解决方案,以推动智能生活和智能城市的发展。NXP的产品广泛应用于汽车、工业和物联网(IoT)、移动设备、通信基础设施等多个领域。

主营产品分类包括:
1. 微控制器(MCU):广泛应用于嵌入式系统,如智能家居、工业自动化等。
2. 射频(RF)和无线技术:包括NFC、蓝牙等,用于无线通信和数据传输。
3. 汽车电子:为汽车提供安全、连接和动力管理解决方案。
4. 安全解决方案:包括安全元件和软件,保护数据和交易安全。
5. 分立器件和传感器:用于各种检测和测量应用。

NXP Semiconductors的优势在于:
- 强大的研发能力:持续投入研发,推动技术创新。
- 广泛的产品线:提供多样化的产品,满足不同市场需求。
- 深厚的行业经验:在多个领域拥有丰富的经验和专业知识。
- 全球化布局:在全球范围内设有研发中心和生产基地,为客户提供本地化服务。

OM13535UL数据手册

厂牌 PDF简要描述 下载
NXP SEMICONDUCTORS 评估、开发板开发工具 NXP SEMICONDUCTORS OM13535UL OM13535UL数据手册

OM13535UL封装设计

查看详情并下载
Symbol
Footprint
3D Model
