IS-ENG-KIT-6-DH

厂牌: NKK SWITCHES
产品描述: IS01EBFRGB/IS15EBFP4RGB-09YN Display Development Board
供应商型号: 2852046
供应商: 海外现货
标准整包数: 1

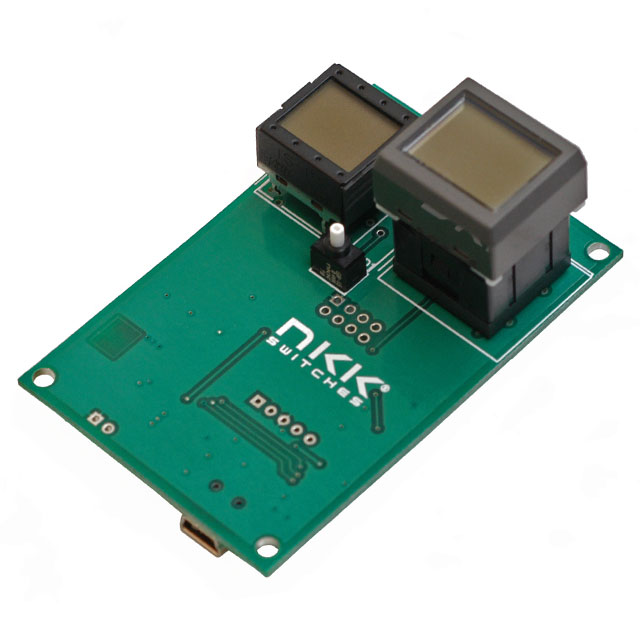

NKK SWITCHES 评估、开发板开发工具 IS-ENG-KIT-6-DH

IS-ENG-KIT-6-DH概述

    OLED Engineering Kits User Manual

    1. 产品简介


    产品类型:NKK开关的OLED工程套件(IS-ENG-KIT-x)是专为加速OLED SmartDisplay系列产品的实际应用而设计的。这些套件不仅有助于设计工程师熟悉OLED产品,还是一个实验和发展平台,用于测试设计可行性。
    主要功能:
    - 控制最多两个OLED SmartDisplays或一个OLED摇杆开关。
    - 内置16M NOR闪存,可存储图像、属性或其他信息。
    - 支持USB串行通信(115.2Kbps,1位起始位,8位数据位,1位停止位)。
    - 配备7个I/O引脚的辅助端口,用于控制其他应用程序。
    - 独立运行或实时操作。
    - 预编程以进行基本操作。
    - 可通过USB报告开关闭合和释放状态、定时器过期和显示图像地址。
    - 支持根据开关操作和用户定义的计时器更改显示图像。
    应用领域:
    - 适用于各种工业自动化控制系统。
    - 嵌入式系统开发。
    - 教育和培训用途。

    2. 技术参数


    - 控制器:S02L1 或 S02L2,后者还支持通过UART连接进行Arduino/Raspberry Pi/微控制器控制。
    - 内存:16M NOR闪存,可用于存储图像、属性等信息。
    - 通信接口:通过USB(115.2Kbps)或UART(S02L2)进行串行通信。
    - 电压范围:3.5V至5.5V。
    - 最大电流:150mA@5VDC。
    - 电源输入:可通过USB或5V电源连接供电。
    - 软件支持:提供基于Windows的通信软件,可以下载图像、属性及手动命令,也可以接收来自套件的响应。

    3. 产品特点和优势


    - 多功能性:能够同时控制多个OLED显示屏或摇杆开关。
    - 灵活性:可以通过修改固件来适应不同的需求。
    - 易用性:预编程的基础操作和易于修改的源代码使得用户可以根据自己的需求进行定制。
    - 扩展性:提供了额外的7个I/O引脚,方便用户扩展其他应用。

    4. 应用案例和使用建议


    应用案例:
    - 在工厂自动化系统中,利用OLED显示屏实时显示生产状态。
    - 在智能家庭系统中,通过OLED显示屏查看和设置智能家居设备的状态。
    使用建议:
    - 在选择套件型号时,根据实际需求选择适合的OLED显示屏类型。
    - 定期更新固件,确保系统的稳定性和安全性。
    - 使用附带的Windows软件进行图像和属性的管理和传输。

    5. 兼容性和支持


    兼容性:
    - 本产品与Arduino、Raspberry Pi等主流微控制器兼容。
    - 所有工程套件都经过100%测试,并预编程了默认图像和属性,确保快速启动和运行。
    支持信息:
    - 官方网站提供详细的用户手册和技术文档。
    - 支持通过电子邮件获得技术支持。

    6. 常见问题与解决方案


    问题1:无法通过USB连接到计算机。
    - 解决方案:检查USB线缆是否正确连接,并尝试更换另一根USB线缆。
    问题2:无法通过串行通信收到数据。
    - 解决方案:确认波特率设置正确,且没有误报数据帧。
    问题3:固件更新失败。
    - 解决方案:确保按照官方指南正确安装固件,并确保设备处于正确的模式下。

    7. 总结和推荐


    总结:
    NKK开关的OLED工程套件提供了多种功能和强大的配置选项,使用户能够在多种应用场景中实现高度自定义的显示效果。其强大的硬件支持和丰富的软件工具使其成为工业和商业项目的理想选择。
    推荐:
    对于需要高效控制和灵活配置的项目,强烈推荐使用NKK开关的OLED工程套件。其多样化的接口和支持工具使得其在实际应用中表现出色。

IS-ENG-KIT-6-DH参数

参数
零件状态 在售
包装方式 散装

IS-ENG-KIT-6-DH厂商介绍

NKK Switches是一家日本公司,专注于设计和制造高品质的开关和连接器。该公司的产品广泛应用于各种工业、汽车、医疗和消费电子产品领域。

NKK Switches的主营产品分类包括:
1. 微动开关:用于需要精确控制的小型设备。
2. 轻触开关:适用于需要轻触操作的电子设备。
3. 滑动开关:用于需要连续或多位置控制的应用。
4. 旋转开关:适用于需要旋转操作的设备。
5. 检测开关:用于检测设备状态或位置。
6. 连接器:用于连接电子组件,确保信号和电源传输。

NKK Switches的优势在于:
1. 高品质:日本制造,以高品质和可靠性著称。
2. 创新设计:不断研发新技术,满足市场需求。
3. 广泛应用:产品适用于多种行业,满足不同客户需求。
4. 定制服务:可根据客户需求提供定制化解决方案。
5. 技术支持:提供专业的技术支持和售后服务。

IS-ENG-KIT-6-DH数据手册

厂牌 PDF简要描述 下载
NKK SWITCHES 评估、开发板开发工具 NKK SWITCHES IS-ENG-KIT-6-DH IS-ENG-KIT-6-DH数据手册

IS-ENG-KIT-6-DH封装设计

查看详情并下载
Symbol
Footprint
3D Model
