MIKROE-3933

厂牌: MIKROELEKTRONIKA
产品描述: MikroElektronika CAN传感器附加板, 无线通信开发工具, TLE9252V芯片, 用于信息娱乐应用
供应商型号: 1471-MIKROE-3933-ND
供应商: Digi-Key
标准整包数: 1
MIKROELEKTRONIKA 评估、开发板开发工具 MIKROE-3933

MIKROE-3933概述

    # CAN FD Click 技术手册及应用指南

    产品简介

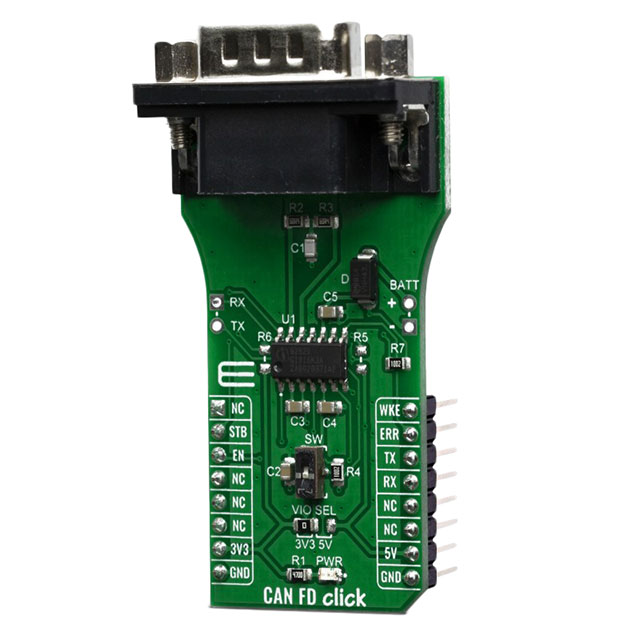

    CAN FD Click 是一款基于 Infineon 的 TLE9252V CAN 网络收发器的扩展板,专为汽车和工业应用设计的高速 CAN(Controller Area Network)网络通信模块。它适用于高达 5 Mbit/s 的高速 CAN 网络,用于信息娱乐系统、仪表模块、雷达系统和空调控制(HVAC)等领域。这款扩展板通过简化软件开发过程,并提供全面的测试,使其能够在配备 mikroBUS 插座的系统上即插即用。

    技术参数


    主要技术规格
    - 类型: CAN
    - 应用: 信息娱乐系统、仪表模块、雷达系统、空调控制(HVAC)
    - 接口: GPIO, UART
    - 电源电压: 3.3V 或 5V
    - 尺寸: 57.15mm x 25.4mm
    - 重量: 30g
    关键特性
    - 数据传输速率: 高达 5 Mbit/s
    - 低电磁辐射 (EME)
    - 故障安全功能: TxD 超时、RxD 下拉钳位和过温关断
    - 双电源解决方案 或 欠压检测
    运行模式
    - 正常操作模式: 所有功能可用,设备完全正常工作
    - 仅接收模式: 禁用发送器,启用接收器
    - 待机模式: 低功耗模式,禁用发送器和接收器
    - 睡眠模式: 电流消耗降至最低,但仍能检测唤醒信号
    - 进入睡眠命令: 外部电路(如微控制器)可以准备进入睡眠模式
    接口引脚
    | mikroBUS 引脚 | CAN FD Click 引脚 | 描述 |
    |
    | AN | NC | 无连接 |
    | PWM | NC | 无连接 |
    | WKE | Wake-up | 唤醒 |
    | INT | ERR | 错误标志 |
    | CS | EN | 模式控制 |
    | RX | EN | 模式控制 |
    | TX | TX | UART 发送 |
    | SCL | MOSI | 主机输出,从机输入 |
    | SDA | MISO | 主机输入,从机输出 |
    | 3.3V | 3.3V | 电源正极 |
    | 5V | 5V | 电源正极 |
    | GND | GND | 地线 |

    产品特点和优势


    CAN FD Click 在以下方面表现突出:
    - 高性能: 支持高达 5 Mbit/s 的高速数据传输。
    - 低功耗: 提供多种节能模式,适应不同应用场景。
    - 可靠性高: 内置过温保护和其他故障安全机制,确保设备稳定运行。
    - 易于集成: 兼容 mikroBUS 插座,便于集成到现有系统。

    应用案例和使用建议


    应用案例
    - 信息娱乐系统: 集成于车载娱乐系统,实现多媒体数据传输。
    - 仪表模块: 作为车辆内部数据传输的关键组件。
    - 雷达系统: 支持高速雷达信号处理,增强车辆安全性能。
    - 空调控制: 实现空调系统的高效控制和通信。
    使用建议
    - 正常操作模式: 适用于需要全功能操作的应用场景。
    - 仅接收模式: 当只需要监控数据而不发送时使用。
    - 低功耗模式: 降低电流消耗,适合电池供电的应用。
    - 睡眠模式: 减少功耗,适用于长时间不活动的应用。
    - 进入睡眠命令: 通过外部电路触发,确保系统平稳进入低功耗状态。

    兼容性和支持


    - 兼容性: 与 mikroBUS 插座兼容,易于集成。
    - 软件支持: 提供 mikroSDK 库和示例代码,简化开发流程。
    - 硬件支持: 提供详细的硬件文档和用户指南,方便调试和使用。

    常见问题与解决方案


    问题1:如何设置 CAN FD Click 的运行模式?
    解决方案: 使用 `canfdsetoperatingmode` 函数设置运行模式,例如:
    ```c
    canfdsetoperatingmode(CANFDNORMALMODE);
    ```
    问题2:如何读取接收缓冲区的数据?
    解决方案: 使用 `canfdreadbyte` 函数读取数据:
    ```c
    uint8t receiveddata = canfdreadbyte();
    ```
    问题3:如何配置电源电压选择?
    解决方案: 使用 VIO SEL 跳线配置电源电压,可选 3.3V 或 5V。

    总结和推荐


    综合评估
    CAN FD Click 是一款高性能的 CAN FD 扩展板,支持高达 5 Mbit/s 的数据传输,具备多种节能模式,具有出色的可靠性和易用性。其兼容 mikroBUS 插座,提供丰富的软件支持和详细的用户指南,使得集成和调试变得简单高效。
    推荐使用
    强烈推荐使用 CAN FD Click 在信息娱乐系统、仪表模块、雷达系统和空调控制等应用中。对于需要高速、高可靠性 CAN 通信的应用,它是理想的选择。

MIKROE-3933参数

参数
零件状态 在售
包装方式 散装

MIKROE-3933厂商介绍

MikroElektronika是一家全球领先的电子设计和开发工具供应商,专注于为工程师和开发者提供创新的解决方案。公司主营产品包括嵌入式开发工具、微控制器、模块、单板计算机和定制解决方案。产品分类涵盖:

1. 开发工具:包括编程器、调试器、仿真器和评估板,支持广泛的微控制器和处理器。
2. 微控制器:提供各种性能和功能的微控制器,适用于不同的应用需求。
3. 模块:包括通信、传感器和接口模块,方便快速集成到项目中。
4. 单板计算机:提供高性能、多功能的单板计算机,适用于工业、教育和研发等领域。

MikroElektronika的优势在于:

1. 产品多样性:提供广泛的产品线,满足不同客户的需求。
2. 技术支持:提供专业的技术支持和培训,帮助客户快速上手和解决问题。
3. 定制解决方案:根据客户需求提供定制化的产品和服务。
4. 创新能力:持续研发新技术和产品,保持行业领先地位。

MIKROE-3933数据手册

厂牌 PDF简要描述 下载
MIKROELEKTRONIKA 评估、开发板开发工具 MIKROELEKTRONIKA MIKROE-3933 MIKROE-3933数据手册

MIKROE-3933封装设计

查看详情并下载
Symbol
Footprint
3D Model
