MIKROE-3020

厂牌: MIKROELEKTRONIKA
产品描述: MikroElektronika, 开发套件, 用于无人机、室内飞玩具导航、变速器、气象站
供应商型号: 1840892
供应商: 欧时
标准整包数: 1
MIKROELEKTRONIKA 评估、开发板开发工具 MIKROE-3020

MIKROE-3020概述

    # 压力4点击式传感器技术手册

    产品简介

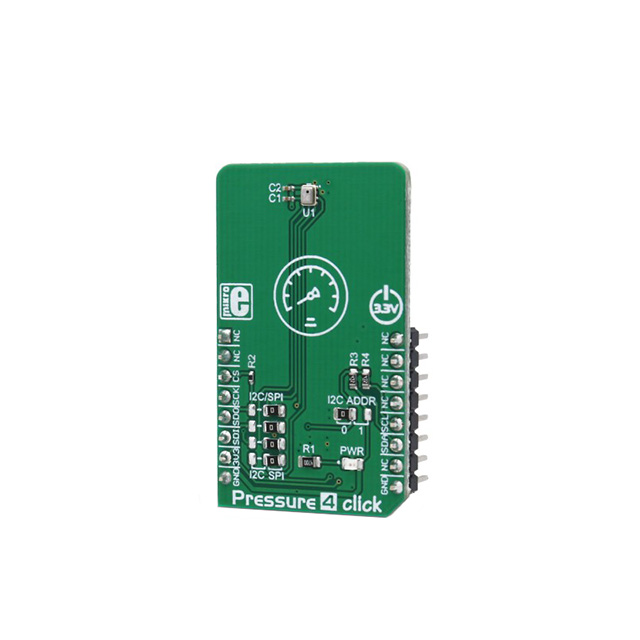

    压力4点击式传感器(Pressure 4 click)是一款绝对气压测量点击板,具有低功耗和高精度的特点。它使用数字压力传感器BMP280,可以从300 hPa到1100 hPa范围内进行可靠的气压测量。此传感器适用于各种微控制器单元(MCUs),并提供多种通信协议,如SPI和I2C。此外,这款点击板还能够测量环境温度,以用于补偿计算,使其在天气站、室内飞行玩具导航、无人机、变速器等多种应用场景中表现出色。

    技术参数


    - 传感器型号:BMP280(Bosch Sensortec)
    - 压力范围:300 hPa至1100 hPa
    - 压力测量分辨率:±0.12 hPa
    - 温度范围:-40°C至+85°C
    - 温度测量分辨率:±0.5°C 至 ±1°C
    - 供电电压:3.3V
    - 点击板尺寸:M型(42.9 x 25.4 mm)

    产品特点和优势


    - 高精度:压力和温度测量精度分别达到±0.12 hPa和±0.5°C至±1°C。
    - 低功耗:适合便携式电池供电应用。
    - 灵活通信:支持SPI和I2C两种通信协议,便于集成到不同的MCU系统中。
    - 坚固耐用:可承受高达20,000 hPa的压力。
    - 内置过滤功能:IIR滤波器可以过滤出气压中的突变。

    应用案例和使用建议


    应用案例
    1. 天气站:用于测量大气压变化,提高气象预测准确性。
    2. 室内飞行玩具导航:帮助控制飞行高度和稳定性能。
    3. 无人机:提供精准的高度信息,提升飞行稳定性。
    4. 变加速计:在各种航空运动中测量高度变化率。
    使用建议
    - 传感器选择:根据具体应用需求选择合适的传感器型号和参数设置。
    - 软件库:利用MikroElektronika提供的软件库简化开发过程。
    - 电源管理:合理设置功率模式和采样率,确保低功耗运行。

    兼容性和支持


    - 兼容性:支持3.3V MCU,不支持5V MCU。
    - 软件支持:提供Libstock库和演示应用程序,支持所有主MikroElektronika开发板。
    - 文档支持:提供详细的使用说明和代码示例,方便开发者快速上手。

    常见问题与解决方案


    1. 无法连接MCU
    - 解决方法:检查跳线配置,确保SPI/I2C位置正确且跳线位于同一侧。
    2. 数据读取不准确
    - 解决方法:校准传感器或重新编程补偿算法。
    3. 电源管理不当导致频繁重启
    - 解决方法:调整功率模式和采样率设置。

    总结和推荐


    压力4点击式传感器凭借其高精度、低功耗和多样的应用支持,成为众多工业和消费级应用的理想选择。它特别适用于需要精确气压和温度测量的场合,如天气监测、无人机导航等。强烈推荐开发人员考虑将其应用于相关项目中。

MIKROE-3020参数

参数
长*宽*高 42.9mm(长度)*25.4mm(宽度)
应用等级 工业级
零件状态 在售
包装方式 散装

MIKROE-3020厂商介绍

MikroElektronika是一家全球领先的电子设计和开发工具供应商,专注于为工程师和开发者提供创新的解决方案。公司主营产品包括嵌入式开发工具、微控制器、模块、单板计算机和定制解决方案。产品分类涵盖:

1. 开发工具:包括编程器、调试器、仿真器和评估板,支持广泛的微控制器和处理器。
2. 微控制器:提供各种性能和功能的微控制器,适用于不同的应用需求。
3. 模块:包括通信、传感器和接口模块,方便快速集成到项目中。
4. 单板计算机:提供高性能、多功能的单板计算机,适用于工业、教育和研发等领域。

MikroElektronika的优势在于:

1. 产品多样性:提供广泛的产品线,满足不同客户的需求。
2. 技术支持:提供专业的技术支持和培训,帮助客户快速上手和解决问题。
3. 定制解决方案:根据客户需求提供定制化的产品和服务。
4. 创新能力:持续研发新技术和产品,保持行业领先地位。

MIKROE-3020数据手册

厂牌 PDF简要描述 下载
MIKROELEKTRONIKA 评估、开发板开发工具 MIKROELEKTRONIKA MIKROE-3020 MIKROE-3020数据手册

MIKROE-3020封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 19.7509 ¥ 165.3151
5+ $ 16.692 ¥ 139.7116
10+ $ 15.9897 ¥ 133.8336
库存: 5
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 165.31
