MIKROE-1205

厂牌: MIKROELEKTRONIKA
产品描述: MikroElektronika 评估板, EasyPIC FUSION v7
供应商型号: N-MIKROE-1205
供应商: 云汉优选
标准整包数: 1
MIKROELEKTRONIKA 评估、开发板开发工具 MIKROE-1205

MIKROE-1205概述


    产品简介

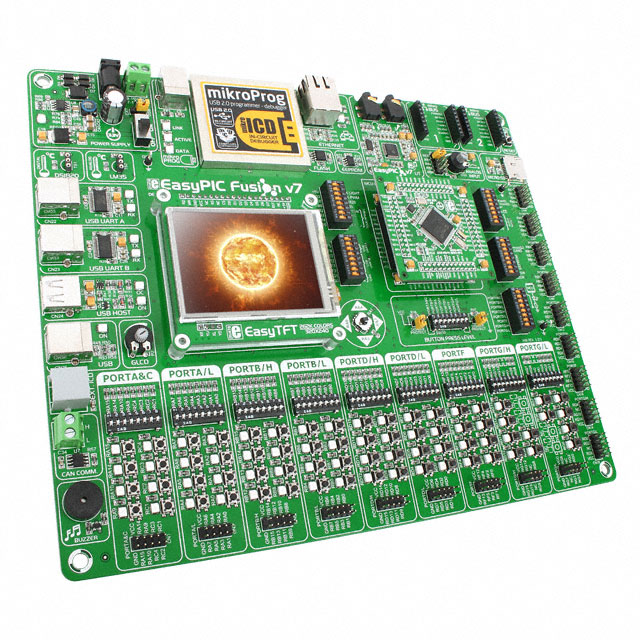

    EasyPIC Fusion™ v7 是一款集成了多个模块和多媒体外设的开发板。它支持多种微控制器架构,包括Microchip公司的dsPIC33®、PIC24®和PIC32®系列。这款开发板提供了丰富的接口和功能,使其成为多功能项目开发的理想选择。


    技术参数




    - 供电方式:通过USB电缆(5V DC)、外部适配器(9V到15V DC或7V到12V AC)或螺丝端子供电。
    - 板载电源管理:包含MC33269DT3.3电压调节器,可提供稳定的3.3V和5V电源。
    - 电流消耗:在所有模块未连接的情况下,电流消耗约为143mA。
    - 板尺寸:266 x 220mm(10.47 x 8.66英寸)。
    - 重量:约460克(1.014磅)。
    - 支持的微控制器:涵盖多个Microchip MCU系列,例如PIC24x、dsPIC33x、PIC32MX4xx和PIC32MX7xx等。
    - 通信接口:具备多种通信接口,如USB-UART A/B、USB主机、USB设备、以太网通信、CAN通信等。
    - 存储支持:支持TFT显示屏(320x240像素)、串行闪存内存、I2C EEPROM等。


    产品特点和优势




    多功能集成:集成了触摸面板控制器、立体声MP3编解码器、音频输入输出接口、导航开关和microSD卡槽等多种多媒体功能。
    强大编程支持:内置mikroProg™编程器和在线调试器,支持超过65种微控制器型号,操作简单且效率高。
    灵活扩展性:通过mikroBUS™接口,可以轻松添加各种Click模块,极大地提升了开发板的灵活性和功能多样性。


    应用案例和使用建议




    应用案例:
    - 多传感器数据采集:利用TFT显示屏、ADC输入和温度传感器(如DS1820和LM35)实现多传感器数据的可视化显示。
    - 多媒体播放器:结合microSD卡槽和音频输入输出接口,可以构建一个简单的多媒体播放器。
    - 网络控制终端:利用以太网通信模块,可以通过网络远程控制终端设备。

    使用建议:
    - 在使用以太网功能时,确保正确配置网络参数,避免信号干扰。
    - 在进行软件调试时,确保编程器驱动程序安装正确,以获得最佳的调试体验。
    - 为提高稳定性,建议在高温环境下使用散热片或其他散热措施。


    兼容性和支持




    兼容性:支持多种Microchip微控制器,具备丰富的扩展接口,可以方便地连接其他电子元件或设备。
    支持和维护:提供详尽的技术文档和在线支持,帮助用户解决使用过程中遇到的各种问题。


    常见问题与解决方案




    1. 问题:无法识别微控制器。
    解决方案:检查编程器驱动是否正确安装,确认微控制器型号与所选卡片相匹配。

    2. 问题:板上电源供应不稳定。
    解决方案:检查电源连接是否牢固,尝试更换电源适配器。

    3. 问题:通讯中断或数据丢失。
    解决方案:检查硬件连接是否正确,确保通信接口设置无误。


    总结和推荐




    综合评估:
    - 优点:高度集成的多功能开发板,支持多种微控制器架构,提供强大的编程和调试支持,具有出色的扩展性。
    - 适用场景:适用于各类嵌入式系统开发、物联网项目及多媒体应用。

    推荐使用:鉴于EasyPIC Fusion™ v7开发板的强大功能和灵活性,强烈推荐给需要开发多功能项目的工程师和技术爱好者。

MIKROE-1205参数

参数
长*宽*高 266mm(长度)*220mm(宽度)
安装方式 支架安装
零件状态 在售
包装方式 散装

MIKROE-1205厂商介绍

MikroElektronika是一家全球领先的电子设计和开发工具供应商,专注于为工程师和开发者提供创新的解决方案。公司主营产品包括嵌入式开发工具、微控制器、模块、单板计算机和定制解决方案。产品分类涵盖:

1. 开发工具:包括编程器、调试器、仿真器和评估板,支持广泛的微控制器和处理器。
2. 微控制器:提供各种性能和功能的微控制器,适用于不同的应用需求。
3. 模块:包括通信、传感器和接口模块,方便快速集成到项目中。
4. 单板计算机:提供高性能、多功能的单板计算机,适用于工业、教育和研发等领域。

MikroElektronika的优势在于:

1. 产品多样性:提供广泛的产品线,满足不同客户的需求。
2. 技术支持:提供专业的技术支持和培训,帮助客户快速上手和解决问题。
3. 定制解决方案:根据客户需求提供定制化的产品和服务。
4. 创新能力:持续研发新技术和产品,保持行业领先地位。

MIKROE-1205数据手册

厂牌 PDF简要描述 下载
MIKROELEKTRONIKA 评估、开发板开发工具 MIKROELEKTRONIKA MIKROE-1205 MIKROE-1205数据手册

MIKROE-1205封装设计

查看详情并下载
Symbol
Footprint
3D Model
