MIKROE-3662

厂牌: MIKROELEKTRONIKA
产品描述: MikroElektronika, Thermo 16 Click, MCU
供应商型号: 1471-MIKROE-3662-ND
供应商: Digi-Key
标准整包数: 1
MIKROELEKTRONIKA 评估、开发板开发工具 MIKROE-3662

MIKROE-3662概述

    # Thermo 16 Click 技术手册

    产品简介

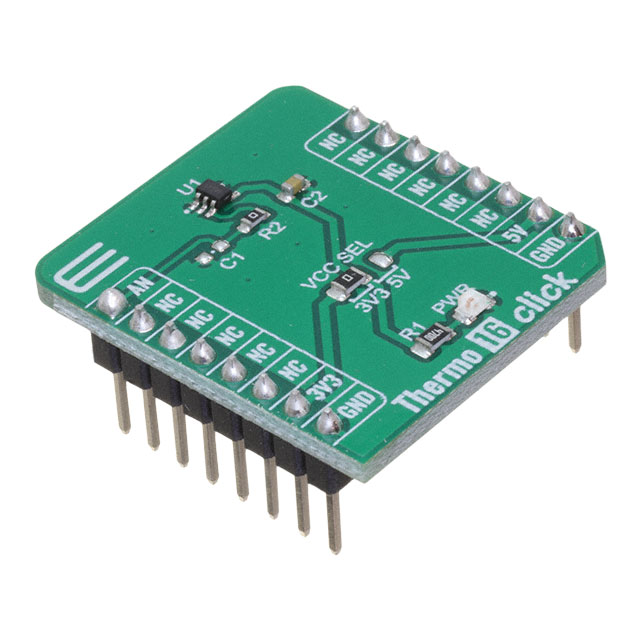

    Thermo 16 Click 是一款搭载温度传感器 IC 的点击板(Click board),适用于广泛的温度测量应用。这款点击板能够测量从 -40°C 到 +150°C 范围内的温度,且在 0°C 至 70°C 范围内具有 ±1°C 的高精度。Thermo 16 Click 拥有多种功能,如模拟信号输出、低功耗、紧凑传感器尺寸等,使其成为各种温度测量应用的理想选择。它被广泛应用于电脑机箱及内部组件的温度监测、办公设备、汽车娱乐系统热监控、通用热测量等领域。

    技术参数


    - 温度范围:-40°C 至 +150°C
    - 精度:
    - 0°C 至 70°C 范围内为 ±1°C
    - 全温范围内为 ±2°C
    - 供电电压:2.3V 至 5.5V
    - 工作电流:典型值 9μA
    - 接口:模拟信号输出,支持 mikroBUS™ 接口
    - 点击板尺寸:S 型(28.6mm x 25.4mm)
    - 输入电压:3.3V 或 5V

    产品特点和优势


    Thermo 16 Click 配备了高精度温度传感器 IC TMP235,该传感器集成了许多先进特性,例如高集成度、极低功耗和模拟信号输出。以下是其主要优势:
    - 高精度:在 0°C 至 70°C 范围内具有 ±1°C 的高精度。
    - 低功耗:典型值为 9μA,适用于物联网(IoT)、可穿戴设备及便携式应用。
    - 紧凑设计:小型封装,易于集成到各种应用中。
    - 简化开发:配备 mikroSDK 兼容库,包含简化软件开发所需的功能。

    应用案例和使用建议


    Thermo 16 Click 可用于多种应用场合,包括但不限于:
    - PC 机箱及内部组件温度监测:通过测量计算机内部组件的温度,确保其正常运行。
    - 办公设备:例如打印机、扫描仪等设备的温度监控。
    - 汽车娱乐系统热监控:监测汽车音响系统的温度变化,以保证系统稳定运行。
    - 健康相关应用:如体温测量装置。
    使用建议:
    - 在连接外部设备时,可以调节 R2 的电阻值以减少噪声干扰,但需注意平衡传感器响应时间和噪声滤波效果。
    - 在不同供电环境下选择合适的 VCC SEL 跳线位置(3.3V 或 5V)以匹配系统电源。

    兼容性和支持


    Thermo 16 Click 支持 mikroBUS™ 接口,能够与 mikroElektronika 开发板轻松集成。此外,提供 mikroSDK 兼容库和示例代码,简化软件开发过程。

    常见问题与解决方案


    1. 问题:如何选择合适的 VCC SEL 跳线位置?
    - 解决方案:根据目标系统供电电压(3.3V 或 5V)选择相应的跳线位置。默认情况下 VCC SEL 跳线位于 3.3V 位置。

    2. 问题:如果需要提高信号抗噪能力,如何调整 RC 滤波电路?
    - 解决方案:可以通过增加 R2 电阻来增强滤波效果,但需注意平衡滤波效果与传感器响应时间之间的关系。

    总结和推荐


    Thermo 16 Click 是一款高度集成、低功耗且具备高精度的温度测量模块,适用于多种应用场景。其丰富的功能和易用性使其成为温度测量应用的首选。建议在各种工业、消费类电子产品和健康监测设备中采用此产品,以提升温度监测的可靠性和准确性。
    总之,Thermo 16 Click 不仅在技术参数上表现出色,而且在实用性和易用性方面也具有显著优势。强烈推荐在需要高精度温度测量的应用中使用此产品。

MIKROE-3662参数

参数
长*宽*高 28.6mm(长度)*25.4mm(宽度)
应用等级 工业级
零件状态 在售
包装方式 散装

MIKROE-3662厂商介绍

MikroElektronika是一家全球领先的电子设计和开发工具供应商,专注于为工程师和开发者提供创新的解决方案。公司主营产品包括嵌入式开发工具、微控制器、模块、单板计算机和定制解决方案。产品分类涵盖:

1. 开发工具:包括编程器、调试器、仿真器和评估板,支持广泛的微控制器和处理器。
2. 微控制器:提供各种性能和功能的微控制器,适用于不同的应用需求。
3. 模块:包括通信、传感器和接口模块,方便快速集成到项目中。
4. 单板计算机:提供高性能、多功能的单板计算机,适用于工业、教育和研发等领域。

MikroElektronika的优势在于:

1. 产品多样性:提供广泛的产品线,满足不同客户的需求。
2. 技术支持:提供专业的技术支持和培训,帮助客户快速上手和解决问题。
3. 定制解决方案:根据客户需求提供定制化的产品和服务。
4. 创新能力:持续研发新技术和产品,保持行业领先地位。

MIKROE-3662数据手册

厂牌 PDF简要描述 下载
MIKROELEKTRONIKA 评估、开发板开发工具 MIKROELEKTRONIKA MIKROE-3662 MIKROE-3662数据手册

MIKROE-3662封装设计

查看详情并下载
Symbol
Footprint
3D Model
