MIKROE-3709

厂牌: MIKROELEKTRONIKA
产品描述: MikroElektronika 升压调节器开发套件, 电源管理开发套件
供应商型号: 2005575
供应商: 海外现货
标准整包数: 1
MIKROELEKTRONIKA 评估、开发板开发工具 MIKROE-3709

MIKROE-3709概述


    产品简介

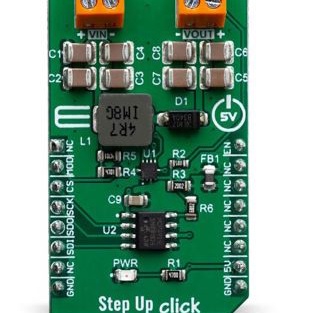

    Step Up Click 是一款固定频率的直流升压(Boost)调节器,能够从任何低电压输入源获得所需的高电压输出。这类电子元器件通常应用于各种电池驱动的设备,如微控制器、便携式嵌入式电子设备、手持仪器、GPS模块以及电池供电的USB应急充电器等。通过该产品的高效能、低噪声和防振荡电压输出等功能,可以显著延长电池使用寿命。

    技术参数


    - 重量:21克
    - 输入电压范围:2.9V至5V
    - 输出电压范围:高达32V
    - 电流输出能力:最高可达3.6A
    - 开关频率:500kHz
    - 工作效率:高效率,尤其适用于延长电池寿命的应用场合
    - 工作温度范围:未明确给出,但一般适用范围较广

    产品特点和优势


    1. 高效率:这款升压调节器采用Microchip的MCP1665 IC,确保了高效的能量转换。
    2. 低噪声和防振荡:内置的设计有效减少高频辐射噪声,保证低噪声运行。
    3. 抗低电压启动:支持从低至2.7V的输入电压启动。
    4. 可调输出电压:通过集成的DAC调节反馈电压来设置所需输出电压。
    5. 真断开选项:可在关闭模式下实现极低的泄漏电流,适合电池供电的设备。

    应用案例和使用建议


    使用场景分析
    Step Up Click广泛应用于需要将低电压升压至高电压的场景,例如在便携式设备中为内部组件提供更高电压的电源。它也可以用于紧急情况下为USB设备充电的应急电源。
    使用建议
    1. 确保输入电压始终低于输出电压以保持正确的调节。
    2. 根据所需输出电压调整DAC信号,可以通过调节软件参数实现。
    3. 注意保持电路布局合理,避免过多寄生电容和电感,以减少不必要的噪声干扰。

    兼容性和支持


    - 兼容性:该产品设计与mikroBUS™插座完全兼容,简化了与各种开发板的连接。
    - 支持:提供了全面的软件库和示例代码,支持所有主要的MikroElektronika开发板。此外,还有详尽的技术文档和客户支持服务。

    常见问题与解决方案


    1. 问题:无法正常启动
    - 解决方案:检查输入电压是否在规定的范围内(2.9V 至 5V),并确保外部DC电源正确连接。

    2. 问题:输出电压不稳定
    - 解决方案:确认反馈回路中的DAC设置是否正确。同时,检查是否有外部因素(如电容器或电阻器故障)影响了电路的稳定性。

    总结和推荐


    总的来说,Step Up Click 是一款性能卓越且应用广泛的升压调节器,特别适用于便携式和电池供电设备。其高效率、低噪声、良好的抗低电压启动能力和精确的输出电压调节功能使其在市场上具有很强的竞争力。强烈推荐给对电池供电系统的电压转换有较高要求的开发者和制造商使用。

MIKROE-3709参数

参数
长*宽*高 80mm(长度)*30mm(宽度)
零件状态 在售
包装方式 散装

MIKROE-3709厂商介绍

MikroElektronika是一家全球领先的电子设计和开发工具供应商,专注于为工程师和开发者提供创新的解决方案。公司主营产品包括嵌入式开发工具、微控制器、模块、单板计算机和定制解决方案。产品分类涵盖:

1. 开发工具:包括编程器、调试器、仿真器和评估板,支持广泛的微控制器和处理器。
2. 微控制器:提供各种性能和功能的微控制器,适用于不同的应用需求。
3. 模块:包括通信、传感器和接口模块,方便快速集成到项目中。
4. 单板计算机:提供高性能、多功能的单板计算机,适用于工业、教育和研发等领域。

MikroElektronika的优势在于:

1. 产品多样性:提供广泛的产品线,满足不同客户的需求。
2. 技术支持:提供专业的技术支持和培训,帮助客户快速上手和解决问题。
3. 定制解决方案:根据客户需求提供定制化的产品和服务。
4. 创新能力:持续研发新技术和产品,保持行业领先地位。

MIKROE-3709数据手册

厂牌 PDF简要描述 下载
MIKROELEKTRONIKA 评估、开发板开发工具 MIKROELEKTRONIKA MIKROE-3709 MIKROE-3709数据手册

MIKROE-3709封装设计

查看详情并下载
Symbol
Footprint
3D Model
