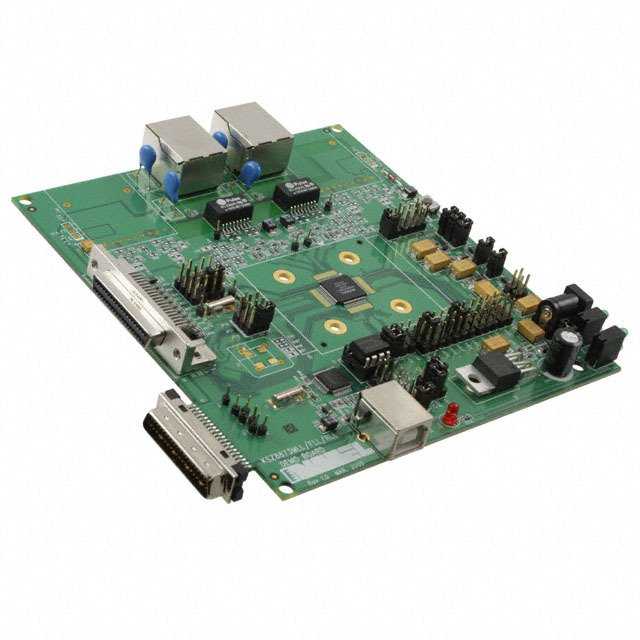

KSZ8873MLL-EVAL

产品描述: BOARD EVALUATION FOR KSZ8873MLL
供应商型号: KSZ8873MLL-EVAL
供应商: 国内现货
标准整包数: 10
MICROCHIP TECHNOLOGY 评估、开发板开发工具 KSZ8873MLL-EVAL

KSZ8873MLL-EVAL概述

    # KSZ8873MLL/FLL/RLL Integrated 3-Port 10/100 Managed Switch with PHYs

    产品简介


    KSZ8873MLL/FLL/RLL 是一款高度集成的3端口以太网交换芯片,采用行业最小封装设计。它专为低端口数量、成本敏感且节能的10/100 Mbps以太网交换系统而设计。这款设备包含两个10/100物理层收发器和三个MAC单元,能够提供先进的交换功能。这些功能使得该设备非常适合IPTV、IP-STB、VoIP、汽车、工业控制等领域。

    技术参数


    主要功能
    - 支持IEEE 802.1q VLAN,最多可支持16个VLAN组
    - 可通过每个端口独立配置,如速率限制、广播风暴保护等
    - 具备IEEE 802.1d快速生成树协议支持
    - 高级QoS优先级支持,可根据不同需求分配优先级队列
    - 三层学习功能,自动学习MAC地址并过滤未知帧
    - 广播风暴保护,确保网络带宽不受影响
    - 自适应电源管理,多种低功耗模式可供选择
    工作环境
    - 工作温度范围:商业级(0°C 至 +70°C)和工业级(-40°C 至 +85°C)
    - 电压供应范围:VDDIO为3.3V、2.5V 或 1.8V,VDDA3.3 为3.3V,VDDC 为1.8V
    电气特性
    - 电源电流(全速运行):100BASE-TX (3.3V) 下IDDXIO典型值为115mA
    - 最大供电电流(电源保存模式下):IDD3最大值为96mA
    - 最小供电电压:VDDIO为1.71V,VDDC为1.66V
    性能
    - 集成了一个高效的1k位查找表引擎
    - 内部帧缓冲池为256个缓冲区,每个缓冲区大小为128字节
    - 数据传输采用存储转发机制,减少整体延迟
    - 每端口支持高达34个MIB计数器,便于网络管理
    封装形式
    - 采用无铅64引脚LQFP封装

    产品特点和优势


    独特功能
    - 支持多优先级队列,可以根据需要对数据包进行分类和优先处理
    - 双重VLAN表,通过FID进行地址查找,支持高达16个VLAN
    - 高度灵活的电源管理策略,支持多种低功耗模式
    - 端口间直接通信,简化设备连接和配置
    市场竞争力
    - 凭借高级功能和优化的电源管理,使得该设备在IPTV、工业控制、汽车网络等领域具有显著竞争优势
    - 优秀的QoS优先级处理能力和流量控制功能使其成为网络管理的理想选择
    - 配备了丰富的管理和监测功能,例如VLAN、QoS、LED指示灯和LinkMD电缆诊断

    应用案例和使用建议


    实际使用场景
    - VoIP电话
    - 游戏机顶盒
    - 工业自动化控制
    - 家庭住宅网关
    使用建议
    - 在设置优先级队列时,建议为不同类型的流量分配不同的优先级队列
    - 在启用VLAN过滤和广播风暴保护之前,确保正确配置VLAN相关寄存器
    - 在启动前,务必检查所有端口的状态,特别是接收和发送使能位

    兼容性和支持


    兼容性
    - 该产品与其他Microchip的产品完全兼容,例如其他系列的以太网交换机和控制器
    支持
    - 提供全面的技术文档和支持资源,包括数据手册、应用笔记、编程指南等
    - 客户可以通过Microchip的在线支持服务获取帮助,如技术支持热线、在线论坛和电子邮件咨询

    常见问题与解决方案


    常见问题
    1. 如何设置端口优先级?
    2. 如何启用和配置VLAN过滤?
    解决方法
    1. 设置优先级队列可以通过配置寄存器(例如注册16、32和48)来实现。详细步骤请参考数据手册中的寄存器描述章节。
    2. 启用和配置VLAN过滤可以通过设置寄存器18、34和50(具体寄存器根据端口号而异)。确保按照数据手册中的说明进行配置。

    总结和推荐


    综合评估
    KSZ8873MLL/FLL/RLL是一款高性能、低功耗的3端口10/100Mbps以太网交换机。它的多功能性、高可靠性以及先进的QoS功能使其适用于多种应用场合,尤其是对带宽和流量控制要求较高的环境。
    推荐使用
    鉴于其出色的功能和市场表现,我们强烈推荐此产品用于需要复杂网络管理和高效数据传输的应用场景。无论是IPTV还是工业自动化控制,该产品都能为用户提供卓越的性能和稳定性。

KSZ8873MLL-EVAL参数

参数
应用等级 商业级
零件状态 在售
包装方式 散装

KSZ8873MLL-EVAL厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

KSZ8873MLL-EVAL数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 评估、开发板开发工具 MICROCHIP TECHNOLOGY KSZ8873MLL-EVAL KSZ8873MLL-EVAL数据手册

KSZ8873MLL-EVAL封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 5924.8047
200+ ¥ 5819.9409
1000+ ¥ 5767.509
库存: 20
起订量: 10 增量: 1
交货地:
最小起订量为:10
合计: ¥ 59248.04
