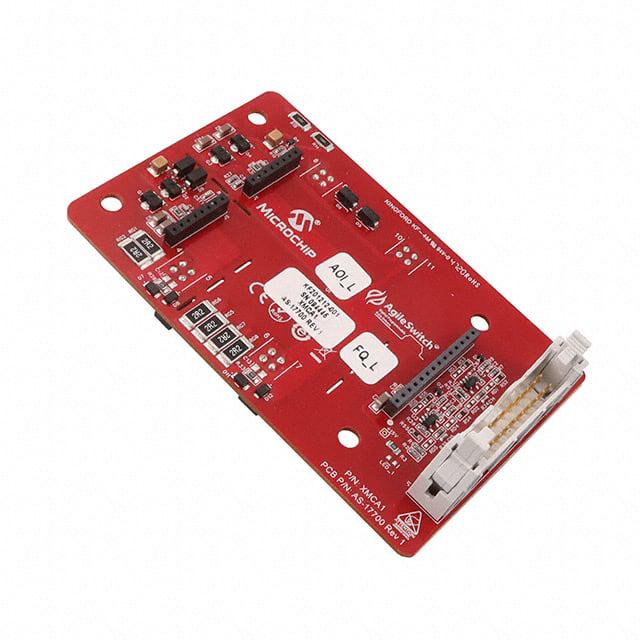

XMCA1

产品描述: Microchip适配器板, 开发板, 2ASC-12A1HP芯片
供应商型号: 150-XMCA1-ND
供应商: Digi-Key
标准整包数: 1
MICROCHIP TECHNOLOGY 评估、开发板开发工具 XMCA1

XMCA1概述

    XMCA1 – XM3 SiC Driver Core Adapter 技术手册解析

    1. 产品简介


    XMCA1 – XM3 SiC 驱动核心适配板是专为设计者快速评估AgileSwitch 2ASC-12A1HP SiC 驱动核心而设计的产品。该适配板可与Wolfspeed XM3 SiC 功率模块一起使用,作为评价工具。适用于电力电子领域的工程师进行新项目的设计和评估。

    2. 技术参数


    - 供电电压:0到16.5V
    - 峰值门极电流:±20A
    - 输入逻辑电平:-0.5V至15V
    - 开关频率:100kHz(实际最大开关速度取决于门极电容)
    - 工作电压:初级到次级,次级到次级 1200V
    - 爬电距离:初级到次级侧 8mm
    - dv/dt 速率:输入到输出 100kV/μs
    - 工作温度范围:环境温度 -40°C 至 +85°C
    - 存储温度范围:-40°C 至 +90°C
    电源供应规格:
    - 供电电压范围:14V 到 16V
    - 空载时供电电流:90mA
    - 带载时供电电流:220mA(根据所连接的SiC MOSFET的门极电容大小而变化)
    信号I/O规格:
    - 输入阻抗:5V - 高低侧输入 100Ω;15V - 高低侧输入 2000Ω;差分输入 240Ω
    - 转换阈值:5V 低电平 1.25V;15V 低电平 4V;5V 高电平 3.5V;15V 高电平 10V
    - 差分输入范围:2V

    3. 产品特点和优势


    - UL 认证:适配板适用于1200V SiC MOSFET模块
    - 双通道设计:提供可靠的高噪声环境下的工作能力
    - 即插即用:兼容XM3 SiC模块,简化安装过程
    - 内置保护电路:故障线路开路收集,需要外部上拉电阻,推荐阻值为2KΩ

    4. 应用案例和使用建议


    应用场景:
    - 快速评估SiC MOSFET驱动核心
    - 实现高效功率转换,适合应用于工业控制、新能源汽车等领域
    使用建议:
    - 在首次启动前,确保至少等待20ms以允许板上的DC-DC转换器稳定运行
    - 结合适当的滤波器使用PWM输出信号,优化系统响应速度和稳定性

    5. 兼容性和支持


    - 兼容性:该适配板兼容XM3 SiC模块,可以与其他品牌的SiC MOSFET模块搭配使用
    - 支持和服务:用户可以通过Microchip官方网站获取设计文件、技术支持和软件更新

    6. 常见问题与解决方案


    - 问题1:初次启动时出现故障指示灯亮起
    - 解决方案:检查系统接线,确保所有连接正确无误,并等待20ms后再次尝试启动
    - 问题2:负载电流异常
    - 解决方案:检查负载是否超过规定的最大值,并调整合适的驱动电阻以优化电流

    7. 总结和推荐


    综合评估:
    - 优点:
    - 设计紧凑且易于安装,显著提高研发效率
    - 内置完善的保护机制,提高系统可靠性
    - 支持高速PWM信号输出,适应多种应用需求
    结论:
    - 推荐高度关注电力电子设计的研发团队选择此款适配板。它不仅提供了高效的解决方案,还能够帮助用户加速产品上市时间,减少开发成本。
    通过以上详细的介绍,可以看出XMCA1 – XM3 SiC 驱动核心适配板是一款具备强大功能和广泛应用前景的产品,尤其适合在电力电子相关领域进行创新和研究。

XMCA1参数

参数
零件状态 在售
包装方式 散装

XMCA1厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

XMCA1数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 评估、开发板开发工具 MICROCHIP TECHNOLOGY XMCA1 XMCA1数据手册
