AC164121

产品描述: Communication Ethernet Board
供应商型号: N-AC164121
供应商: 云汉优选
标准整包数: 1
MICROCHIP TECHNOLOGY 评估、开发板开发工具 AC164121

AC164121概述


    产品简介

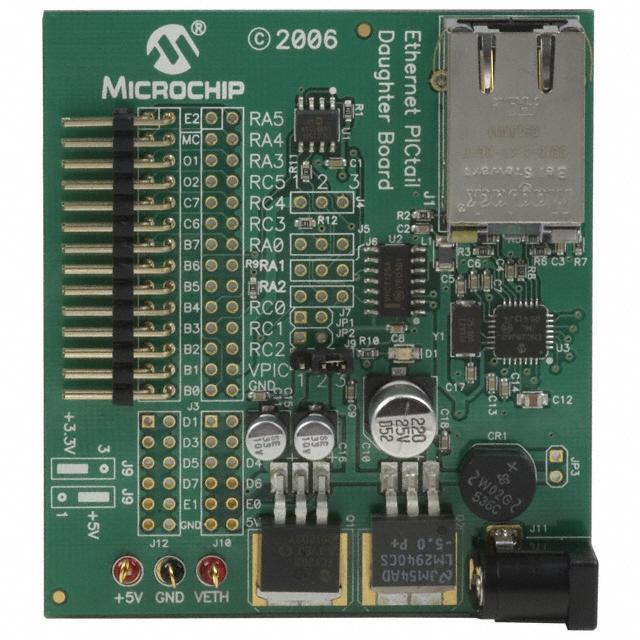

    Ethernet PICtail™ Daughter Board
    Ethernet PICtail™ Daughter Board是一款由Microchip Technology开发的以ENC28J60独立10 Base-T以太网控制器为核心的演示板。它是一种扩展板,可与多种PICDEM™演示板兼容。要开始使用,需要一个兼容的PICDEM™演示板,这些板通常具有一个14x2连接器的PICtail™板接口扩展端口。如果您的演示板没有预装女头,则附带的14x2女头可以让您自行安装。
    此板的主要用途是展示和评估ENC28J60以太网控制器的功能。该控制器可以处理网络通信任务,适用于各种嵌入式系统中需要网络连接的应用场景。

    技术参数


    - 处理器:Microchip Technology ENC28J60
    - 频率:25 MHz 振荡器
    - RJ-45 接口:集成磁性
    - EEPROM:256 Kbits SPI EEPROM(型号25LC256)
    - 电源供应:专用电源供应
    - 物理尺寸:与PICDEM演示板兼容
    - 电气特性:符合10 Base-T标准
    - 工作温度范围:工业级(-40°C至+85°C)

    产品特点和优势


    Ethernet PICtail™ Daughter Board 的主要特点是集成了ENC28J60控制器,并配备了256 Kbits SPI EEPROM。其集成的RJ-45接口和磁性特性使其易于连接到标准网络设备上。专用电源供应保证了稳定可靠的运行。此外,这款演示板还能够为连接的PICDEM演示板提供电源,方便用户的整体设计。
    该板在应用中的优势在于其小巧的设计和丰富的功能集,这使得它非常适合用于开发小型嵌入式系统。其广泛的兼容性进一步增强了它的市场竞争力。

    应用案例和使用建议


    Ethernet PICtail™ Daughter Board 可广泛应用于智能家居系统、工厂自动化系统、楼宇管理系统等场合。例如,在智能家居系统中,该板可用于构建物联网设备间的通信网络。
    使用建议:
    - 确保连接时正确对准引脚,避免损坏电路板。
    - 在连接到网络设备之前,先确保所有跳线设置正确。
    - 对于初学者,可以参考Microchip官方网站上的用户指南和应用示例进行学习。

    兼容性和支持


    该板可与多个Microchip的PICDEM™演示板配合使用。对于软件方面的支持,Microchip提供了示例代码和固件,用户可以从官网下载这些资源。此外,还有详细的文档和社区论坛,用户可以在那里寻求技术支持。

    常见问题与解决方案


    1. 问题:电源适配器不工作。
    解决方案:检查电源适配器是否正常工作,尝试更换新的适配器。
    2. 问题:无法正确识别MAC地址。
    解决方案:确认MAC地址标签上的编号已正确转换为十六进制格式。
    3. 问题:信号干扰严重。
    解决方案:确保信号线的正确布局和屏蔽,以减少电磁干扰。

    总结和推荐


    综上所述,Ethernet PICtail™ Daughter Board 是一款功能强大且易于使用的以太网演示板。它集成了Microchip Technology的先进技术和硬件设计,具备较高的可靠性和易用性。对于需要快速原型设计或小型项目开发的工程师来说,这是一款值得推荐的产品。
    推荐理由如下:
    - 集成了完整的ENC28J60控制器及其必要的外围组件。
    - 提供详尽的技术文档和支持,便于学习和使用。
    - 适用范围广泛,可以应用于多种嵌入式系统中。
    因此,强烈推荐使用Ethernet PICtail™ Daughter Board 进行以太网相关的开发工作。

AC164121参数

参数
零件状态 在售
包装方式 盒装

AC164121厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

AC164121数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 评估、开发板开发工具 MICROCHIP TECHNOLOGY AC164121 AC164121数据手册

AC164121封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2+ $ 79.7756 ¥ 678.0926
库存: 4
起订量: 2 增量: 1
交货地:
最小起订量为:2
合计: ¥ 1356.18
直接购买
加入购物车
