EVB-LAN7430

产品描述: Microchip评估测试板, 无线通信开发工具
供应商型号: J-MCHP-0516424
供应商: Chip1stop
标准整包数: 1
MICROCHIP TECHNOLOGY 评估、开发板开发工具 EVB-LAN7430

EVB-LAN7430概述

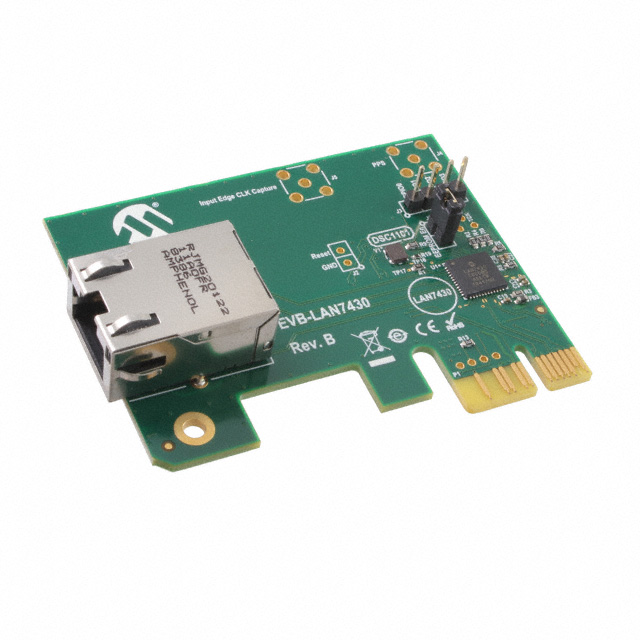

    LAN7430 PCIe 3.1至10/100/1000 Mbps以太网评估板

    1. 产品简介


    EVB-LAN7430 是一款全面集成的单通道PCIe适配器板,用于评估LAN7430芯片。该评估板为工程师和开发人员提供了一个便捷的方式来测试和验证LAN7430的功能及性能,确保在不同应用场景下的可靠性和稳定性。
    产品类型:单通道PCIe适配器
    主要功能:PCIe 3.1 @ 2.5GT/s到10/100/1000 Mbps以太网控制
    应用领域:工业自动化、网络通信、物联网(IoT)设备等

    2. 技术参数


    - 传输速率:支持2.5GT/s(PCIe 3.1)至10/100/1000 Mbps以太网
    - 接口类型:标准PCIe边缘连接器
    - 功耗管理:支持PCIe低功耗子状态LPSS L1.1(休眠模式)和L1.2(关闭模式)
    - 时钟同步:IEEE 1588-2008可编程时间比较输出,如1PPS信号
    - 捕获输入:支持IEEE 1588-2008时间戳捕获
    - 调试接口:集成JTAG,符合1149.1标准的TAP
    - GPIO访问:提供可访问的通用I/O端口

    3. 产品特点和优势


    EVB-LAN7430的最大优势在于其卓越的传输性能和灵活性。其PCIe低功耗管理能力显著降低了功耗,同时支持多种时钟同步功能,增强了其在需要精确时间戳的应用中的表现。此外,通过集成的JTAG调试接口和GPIO端口,用户可以轻松进行系统调试和灵活配置,极大地提升了开发效率和系统可靠性。

    4. 应用案例和使用建议


    应用场景:工业自动化中的数据采集、远程监控系统、智能家居控制中心等
    使用建议:
    - 在配置网络连接时,确保所有电缆正确连接,并检查端口设置以匹配所需的传输速率。
    - 使用JTAG接口进行初步的固件加载和调试,确保硬件无误后过渡到正常的运行状态。
    - 在高负载环境中使用时,利用其低功耗管理模式,以减少不必要的能耗,延长系统的使用寿命。

    5. 兼容性和支持


    EVB-LAN7430适用于任何具有至少一个PCIe槽位的主机系统,兼容大多数现代计算机平台。Microchip Technology Inc.为其提供全面的技术支持,包括详尽的文档、驱动程序和软件工具包,帮助开发者顺利进行评估和集成工作。

    6. 常见问题与解决方案


    - Q: 设备无法正常启动
    A: 检查电源连接是否正确,确认PCIe插槽未损坏,并确保BIOS设置中启用了相关PCIe扩展卡的支持。
    - Q: 网络传输速度不稳定
    A: 检查物理层连接,确保所有线缆牢固连接,检查网络配置以排除软件层面的问题。
    - Q: 时间同步不准确
    A: 验证IEEE 1588协议配置,确保所有相关设备时间同步源配置一致。

    7. 总结和推荐


    总体而言,EVB-LAN7430是一款功能强大且易于使用的PCIe适配器评估板,尤其适合需要高速网络传输和精确时间同步的场景。其高度集成的特性和全面的技术支持使得其在研发初期就能提供可靠的测试环境。因此,对于那些正在寻找高性能网络解决方案的研发团队来说,EVB-LAN7430是一个值得考虑的选择。

EVB-LAN7430参数

参数
零件状态 在售
包装方式 散装

EVB-LAN7430厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

EVB-LAN7430数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 评估、开发板开发工具 MICROCHIP TECHNOLOGY EVB-LAN7430 EVB-LAN7430数据手册

EVB-LAN7430封装设计

查看详情并下载
Symbol
Footprint
3D Model
