首页  >  产品百科  >  EVB-KSZ9477-1

EVB-KSZ9477-1

产品描述: KSZ9477S Ethernet Switch Evaluation Board
供应商型号: EVB-KSZ9477-1
供应商: 国内现货
标准整包数: 10
MICROCHIP TECHNOLOGY 评估、开发板开发工具 EVB-KSZ9477-1

EVB-KSZ9477-1概述

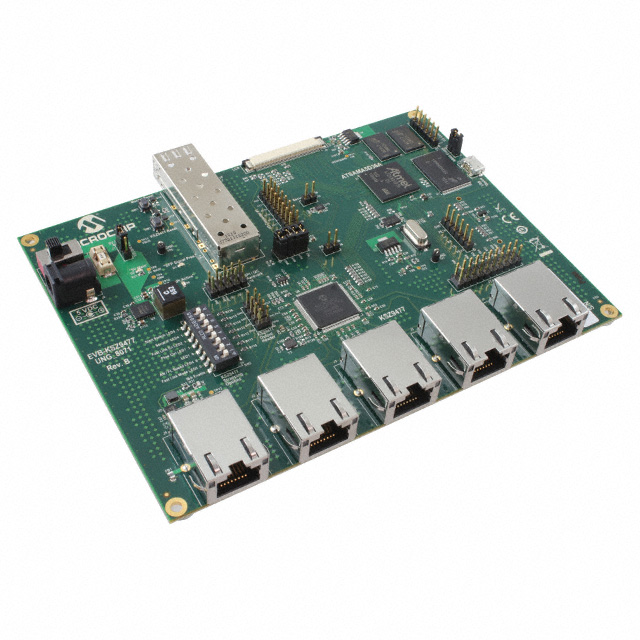

    EVB-KSZ9477 Gigabit Ethernet Switch Evaluation Board

    1. 产品简介


    EVB-KSZ9477 是一款由 Microchip Technology Inc. 设计的以 KSZ9477 七端口管理型千兆以太网交换机为核心的评估板。该板提供五个多模式的物理层收发器(PHY)和相关MAC单元,一个SGMII接口和一个RGMII接口。其中,1到5号端口通过集成MAC和PHY与RJ45以太网插孔及内置磁珠相连。SGMII接口则连接到小型可插拔(SFP)光模块接口,而RGMII接口连接到SAMA5D36A嵌入式微处理器(MPU)。该评估板可以用于自定义应用,如IEEE 1588同步协议、音频视频桥接(AVB)和环路冗余(DLR和HSR)。此外,它还配备了2GB (265MB) 的DDR2 SDRAM和2GB (256MB) 的NAND闪存。

    2. 技术参数


    - 端口配置:5个10BASE-Te/100BASE-TX/1000BASE-T物理层收发器(PHY),1个SGMII接口,1个RGMII接口。
    - 存储容量:2GB (265MB) DDR2 SDRAM 和 2GB (256MB) NAND闪存。
    - 接口:RJ45以太网接口,SFP光模块接口,RGMII接口。
    - 电源要求:+5V电源输入。
    - 时钟配置:外部晶振输入。
    - 工作温度范围:-40°C 至 +85°C。
    - 封装:集成PHY和MAC。

    3. 产品特点和优势


    - 多端口支持:五个高速以太网端口可以同时处理多种数据传输任务。
    - 高性能:支持10BASE-Te/100BASE-TX/1000BASE-T,满足不同速率需求。
    - 可靠性高:具备IEEE 1588同步协议和环路冗余(DLR和HSR)功能,适用于关键任务的应用场合。
    - 易于开发:提供了广泛的资源和支持文档,便于开发者进行定制化应用开发。
    - 高内存容量:配备大容量的DDR2 SDRAM和NAND闪存,确保高效的数据处理和存储。

    4. 应用案例和使用建议


    EVB-KSZ9477 适用于多种网络设备的设计和测试,如路由器、交换机和服务器。例如,在构建高性能的企业级网络系统时,该评估板能够模拟真实环境下的多端口以太网连接。建议在使用过程中,确保所有端口正确配置,并根据具体应用需求调整相应的电源和时钟设置。同时,可以利用评估板自带的开发工具和资源库,快速实现定制化的应用开发。

    5. 兼容性和支持


    - 兼容性:EVB-KSZ9477 支持多种标准以太网接口,兼容各种网络设备和协议。其 SGMII 和 RGMII 接口使其能轻松集成到不同的系统中。
    - 支持服务:Microchip 提供详尽的技术支持和在线资源,包括数据手册、应用笔记和示例代码。客户可以通过网站(www.microchip.com)获取最新的技术支持和更新信息。

    6. 常见问题与解决方案


    - 问题:如何配置端口以支持1000BASE-T传输?
    - 解决方案:确保RJ45插孔正确连接至物理层收发器(PHY),并配置相应的寄存器以启用1000BASE-T模式。

    - 问题:评估板在启动时未能正常工作。
    - 解决方案:检查电源连接和电压水平,确保供电稳定。同时,检查时钟信号是否正常,并确认所有必要的硬件跳线已正确设置。

    7. 总结和推荐


    EVB-KSZ9477 是一款功能强大且高度可靠的评估板,适合于需要高性能和高可靠性的以太网应用。其丰富的端口配置、大容量存储和广泛的支持资源使其成为开发网络设备的理想选择。强烈推荐给那些希望快速开发和验证以太网设备的工程师和技术人员。如果您正在寻找一个全面的解决方案来加速开发进程,那么 EVB-KSZ9477 将是一个值得考虑的选择。

EVB-KSZ9477-1参数

参数
零件状态 在售
包装方式 盒装

EVB-KSZ9477-1厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

EVB-KSZ9477-1数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 评估、开发板开发工具 MICROCHIP TECHNOLOGY EVB-KSZ9477-1 EVB-KSZ9477-1数据手册

EVB-KSZ9477-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 4086.0348
200+ ¥ 4013.7156
1000+ ¥ 3977.556
库存: 178
起订量: 10 增量: 1
交货地:
最小起订量为:10
合计: ¥ 40860.34
