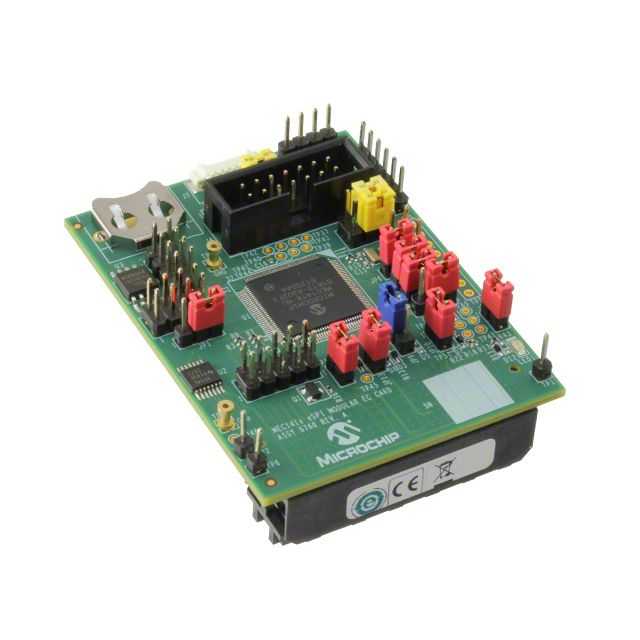

EVB-MEC1418MECC

产品描述: Microchip M14K评估板, MEC1418处理器, 32 bit MIPS32内核, MEC1418 MECC Board
供应商型号: 2915392
供应商: 海外现货
标准整包数: 1
MICROCHIP TECHNOLOGY 评估、开发板开发工具 EVB-MEC1418MECC

EVB-MEC1418MECC概述


    产品简介


    产品类型:Microchip MEC140x/1x系列嵌入式控制器
    主要功能:集成键盘矩阵扫描控制器、通用输入输出(GPIO)、串行外设接口(SPI)、双线接口(TWI)等多个高性能功能模块。
    应用领域:笔记本电脑和其他便携式计算设备,支持多种功能,包括系统管理、安全启动、键盘控制等。

    技术参数


    - 电源电压:3.3V操作,支持VTR(待机)和VBAT电源平面
    - 时钟源:内部和外部32kHz振荡器,支持19.2MHz到33MHz的总线时钟速度
    - I/O接口:LPC主机接口,支持I2C
    - 存储器:可配置的数据和代码优化SRAM,最高可达192kB
    - 处理器核心:MIPS32 M14K微控制器,支持多种工作模式和频率
    - 定时器和计数器:多路16位自动重装计数器/定时器实例
    - 其他特性:支持eSPI、DMA、USB接口、Watchdog Timer、电源管理等

    产品特点和优势


    1. 低功耗:在睡眠模式下具有低待机电流,支持连接待机模式
    2. 多功能集成:集成了键盘矩阵扫描控制器、GPIO、SPI、UART等,减少了外部元件数量,降低了系统成本
    3. 安全特性:支持CRC-32和AES-128加密的安全启动功能
    4. 灵活配置:多样的I/O接口和存储器选项,适应不同的应用场景

    应用案例和使用建议


    应用案例
    1. 笔记本电脑:用于管理键盘输入、电池监控、风扇控制等功能
    2. 智能家电:用于温度监控、按键控制等场景
    使用建议
    1. 电源管理:合理设置电源电压和时钟频率,以达到最佳能效比
    2. 安全启动:确保安全启动功能的正确配置和测试
    3. GPIO配置:根据具体需求配置GPIO端口,注意端口的复用功能

    兼容性和支持


    1. 兼容性:支持LPC和I2C接口,兼容多种操作系统和硬件平台
    2. 支持服务:Microchip提供详尽的技术文档、开发工具和在线支持,确保用户能够顺利使用产品

    常见问题与解决方案


    1. 电源电压异常:检查电源电压是否稳定,确认外部电源无故障
    2. 通信错误:检查LPC和I2C接口的接线,确保物理连接无误
    3. 启动失败:检查启动配置文件,确保配置正确

    总结和推荐


    总体评价:Microchip MEC140x/1x系列嵌入式控制器是一款高度集成且功能丰富的解决方案,适用于多种便携式设备。其低功耗特性、丰富的接口和安全特性使其在市场上具有很强的竞争力。
    推荐使用:对于需要高度集成、低功耗和丰富接口的笔记本电脑和其他便携式设备来说,这款嵌入式控制器是理想的选择。同时,考虑到Microchip提供的详细文档和支持,它是一个值得信赖的产品。

EVB-MEC1418MECC参数

参数
零件状态 在售

EVB-MEC1418MECC厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

EVB-MEC1418MECC数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 评估、开发板开发工具 MICROCHIP TECHNOLOGY EVB-MEC1418MECC EVB-MEC1418MECC数据手册

EVB-MEC1418MECC封装设计

查看详情并下载
Symbol
Footprint
3D Model
