ZTM140XXXE4505-1

产品分类: 显示模块
产品描述: 2 lane eDP 1920*1080 显示 315.9mm*196.87mm*3mm
供应商型号: SG-ZTM140XXXE4505-1
供应商: 国内现货
标准整包数: 1
ZTRH/深圳正通仁禾科技 显示模块 ZTM140XXXE4505-1

ZTM140XXXE4505-1概述

    # ZTM140XXXE4505-1 液晶显示屏技术手册解析

    产品简介


    基本介绍

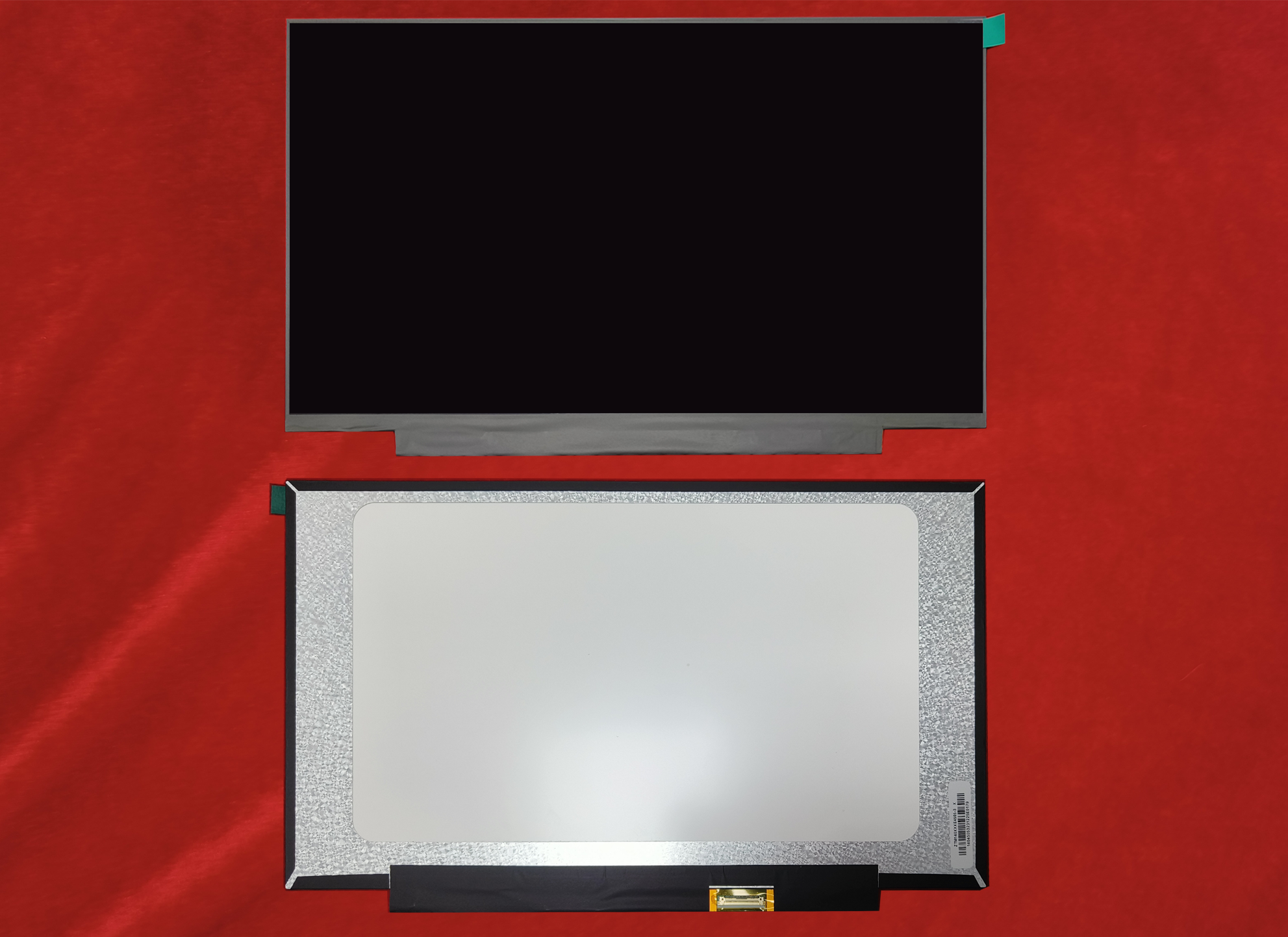

    ZTM140XXXE4505-1 是一款由深圳市正通仁禾科技有限公司设计生产的 14 英寸液晶彩色主动矩阵薄膜晶体管(TFT)IPS 液晶显示屏(LCD)。它采用非晶硅 TFT 作为开关器件,由 TFT LCD 显示面板、驱动 IC、柔性印刷电路板(FPC)及背光模块组成。该显示屏具有全高清分辨率(1920×1080),适用于高端显示应用。
    主要功能与应用领域
    1. 高分辨率显示:提供清晰细腻的图像,适合需要高精度显示的场景。
    2. 宽视角:得益于IPS技术,提供水平和垂直85度的可视角度,确保多方向观看效果一致。
    3. 多种接口:支持EDP接口,易于集成到现代系统中。
    4. 低功耗背光:采用白光LED背光单元,节能环保。
    5. 广泛的温度适应性:工作温度范围为0℃至50℃,存储温度可达-20℃至60℃。
    典型应用领域包括工业控制设备、医疗显示器、广告机、智能交通系统等需要高质量显示的场合。

    技术参数


    产品规格
    | 参数 | 规格 |

    | 型号 | ZTM140XXXE4505-1 |
    | 屏幕尺寸 | 14.0英寸 |
    | 像素数量 | 1920×RGB×1080 |
    | 有效显示面积 | 309.312mm(宽)×173.988mm(高) |
    | 像素间距 | 161.1μm(水平)×161.1μm(垂直) |
    | 外形尺寸 | 315.90mm(宽)×186.05mm(高) |
    | 颜色深度 | 16.2M色(6位+FRC) |
    | 对比度 | ≥1000 |
    | 亮度 | 210cd/m² |
    | 响应时间 | ≤25ms |
    电气特性
    | 参数 | 规格 |

    | 工作电压 | LCDVDD:3.3V |
    | 背光电源 | 5V-21V(典型值12V) |
    产品特点与优势
    独特功能
    1. IPS硬屏技术:确保在各种角度下均能呈现鲜艳的色彩和清晰的画面。
    2. 高亮度与低功耗结合:适合长时间连续运行的应用场景。
    3. 抗静电设计:符合严格的ESD测试标准,增强了系统的可靠性。
    市场竞争力
    - 出色的图像质量和长寿命使其成为高端应用的理想选择。
    - 优异的稳定性及广泛的温度适应性使得它非常适合恶劣的工作环境。
    应用案例与使用建议
    应用场景
    - 工业监控:如电力调度中心的大屏幕显示。
    - 医疗诊断:用于医疗器械的操作界面或诊断屏幕。
    - 户外广告牌:结合其耐用性和高亮度特性,满足户外高亮度需求。
    使用建议
    1. 在高温环境下使用时,应确保良好的散热措施。
    2. 若需调整亮度,可通过PWM信号精确控制背光强度。
    3. 定期清洁显示屏表面,避免灰尘影响视觉效果。
    兼容性与支持
    兼容性
    - 支持EDP接口,广泛兼容主流的计算机主板和嵌入式系统。
    - 背光模块可接受5V至21V的输入电压,灵活适配不同供电需求。
    厂商支持
    - 深圳市正通仁禾科技有限公司提供完善的技术文档和支持服务。
    - 提供一年质保期内免费维修服务,保证客户无忧使用。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 屏幕出现闪烁 | 检查背光电源电压是否稳定 |
    | 图像失真 | 调整驱动IC设置以优化图像参数 |
    | 面板受静电干扰 | 确保所有操作符合防静电要求 |
    总结与推荐
    综合评价
    ZTM140XXXE4505-1 是一款高性能、高可靠性的液晶显示屏,具备优秀的图像质量和广泛的适用性。其宽温设计、IPS技术以及出色的性价比使其在市场上具有较强的竞争力。
    推荐意见
    强烈推荐给需要高质量显示的行业用户,特别是在工业控制、医疗设备和户外广告等领域。深圳市正通仁禾科技有限公司的专业技术支持和完善的售后服务也为客户的长期使用提供了保障。

    注:以上内容仅供参考,具体产品细节请参考最新版技术手册或联系供应商获取最新信息。

ZTM140XXXE4505-1参数

参数
功能类别 显示
像素 1920*1080
接口 2 lane eDP
主控芯片 -
长*宽*高 315.9mm*196.87mm*3mm

ZTM140XXXE4505-1厂商介绍

ZTRH公司是一家高科技企业,专注于研发和生产先进的工业自动化设备和解决方案。公司主营产品包括工业机器人、自动化生产线、智能控制系统等,广泛应用于制造业、物流、医疗、教育等多个领域。

ZTRH的优势在于:
1. 技术创新:公司拥有强大的研发团队,不断推出具有自主知识产权的创新产品。
2. 定制化服务:根据客户需求,提供个性化的解决方案和定制化服务。
3. 品质保证:严格的质量管理体系,确保产品的稳定性和可靠性。
4. 完善的售后服务:提供全方位的技术支持和售后服务,解决客户的后顾之忧。
5. 绿色环保:注重环保理念,开发节能、低耗、环保的产品,助力可持续发展。

ZTM140XXXE4505-1数据手册

厂牌 PDF简要描述 下载
ZTRH/深圳正通仁禾科技 显示模块 ZTRH/深圳正通仁禾科技 ZTM140XXXE4505-1 ZTM140XXXE4505-1数据手册

ZTM140XXXE4505-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 240.5
50+ ¥ 222
库存: 1000
起订量: 1 增量: 50
交货地:
最小起订量为:1
合计: ¥ 240.5
