首页  >  产品百科  >  ZTM082BOEM1802

ZTM082BOEM1802

产品分类: 显示模块
产品描述: MIPI 288*1280 显示 222.506mm*53.912mm*6mm
供应商型号: SG-ZTM082BOEM1802
供应商: 国内现货
标准整包数: 1
ZTRH/深圳正通仁禾科技 显示模块 ZTM082BOEM1802

ZTM082BOEM1802概述


    产品简介

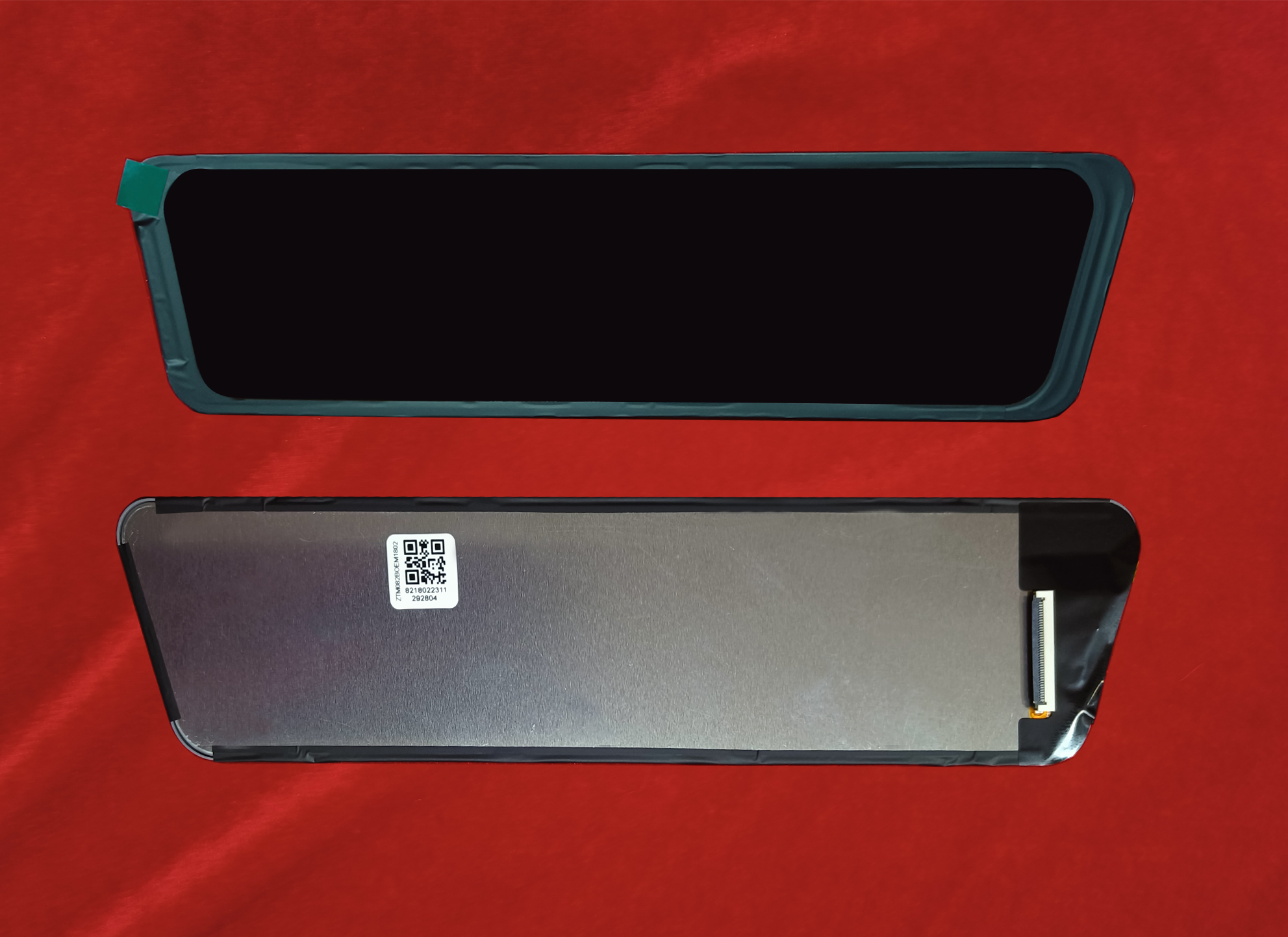

    ZTM082BOEM1802 模块 是一款8.2英寸彩色主动矩阵薄膜晶体管(TFT)IPS液晶显示模块。它采用了非晶硅TFT作为开关器件,集成有TFT LCD面板、驱动IC、柔性印刷电路板(FPC)和背光系统。该TFT LCD模块具有288横向像素 × 1280纵向像素的分辨率,覆盖203.52毫米 × 45.792毫米的有效显示区域。这种模块主要用于需要高分辨率和宽视角的应用场合,例如工业控制面板、医疗显示器和各种消费电子产品。

    技术参数


    | 参数 | 规格 | 单位 |
    |
    | 面板尺寸 | 8.2英寸 | 英寸 |
    | 像素数量 | 288×RGB(3)×1280 | 像素 |
    | 有效显示面积 | 203.52(H)×45.792(V) | 毫米 |
    | 像素间距 | 0.053(H)×0.159(V)×RGB | 毫米 |
    | 外形尺寸 | 222.506(W)×53.912(H)×6.0(D)| 毫米 |
    | 显示色彩 | 16.7M | - |
    | 显示模式 | 透射模式,常黑 | - |
    | 视角 | 全方位视图 | - |
    | 显示格式 | RGB垂直条纹 | - |
    | 表面处理 | 漫反射 | - |
    | 接口 | MIPI | - |
    | 背光源 | 白色LED | - |
    | 工作温度范围 | -20~70°C | °C |
    | 存储温度范围 | -30~80°C | °C |
    | 重量 | - | 克 |
    | 驱动IC | EK79208 | - |

    产品特点和优势


    ZTM082BOEM1802 模块以其高分辨率、宽视角、优秀的色彩表现和耐用的背光系统在市场上脱颖而出。它采用透射模式和漫反射表面处理,确保在不同光照条件下都能提供出色的视觉效果。此外,其MIPI接口支持高速数据传输,适用于多种工业控制和消费类电子应用。

    应用案例和使用建议


    应用案例:ZTM082BOEM1802 广泛应用于医疗监测设备、工业控制系统以及导航显示器。在这些应用中,其高分辨率和稳定的性能确保了可靠的数据显示和操作反馈。
    使用建议:
    1. 在安装时务必遵循正确的静电防护措施,以避免CMOS LSI受损。
    2. 避免长时间暴露在极端高温或低温环境下。
    3. 确保在清洁环境中存储和运输模块,避免尘埃和其他有害气体的污染。
    4. 使用适当的清洁工具和溶剂保持面板清洁,避免使用干布擦拭,以免损伤面板。

    兼容性和支持


    ZTM082BOEM1802 模块设计与广泛使用的MIPI接口兼容,可以轻松集成到现有系统中。公司提供全面的技术支持和售后服务,包括安装指导、故障排查和硬件保修服务。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 面板显示异常 | 检查电源连接及电压设置 |
    | 模块不响应 | 确认接口连接正确且无损坏 |
    | 色彩失真 | 重新调整VCOM电平至最小闪屏水平 |

    总结和推荐


    ZTM082BOEM1802 液晶显示模块凭借其高分辨率、耐用性和广泛的适用性,成为众多工业控制和消费电子应用的理想选择。其在恶劣环境下的稳定性和可靠性使它在各种工业场景中表现出色。对于需要高性能显示模块的项目,我们强烈推荐选择ZTM082BOEM1802。

ZTM082BOEM1802参数

参数
像素 288*1280
接口 MIPI
主控芯片 -
功能类别 显示
长*宽*高 222.506mm*53.912mm*6mm

ZTM082BOEM1802厂商介绍

ZTRH公司是一家高科技企业,专注于研发和生产先进的工业自动化设备和解决方案。公司主营产品包括工业机器人、自动化生产线、智能控制系统等,广泛应用于制造业、物流、医疗、教育等多个领域。

ZTRH的优势在于:
1. 技术创新:公司拥有强大的研发团队,不断推出具有自主知识产权的创新产品。
2. 定制化服务:根据客户需求,提供个性化的解决方案和定制化服务。
3. 品质保证:严格的质量管理体系,确保产品的稳定性和可靠性。
4. 完善的售后服务:提供全方位的技术支持和售后服务,解决客户的后顾之忧。
5. 绿色环保:注重环保理念,开发节能、低耗、环保的产品,助力可持续发展。

ZTM082BOEM1802数据手册

厂牌 PDF简要描述 下载
ZTRH/深圳正通仁禾科技 显示模块 ZTRH/深圳正通仁禾科技 ZTM082BOEM1802 ZTM082BOEM1802数据手册

ZTM082BOEM1802封装设计

查看详情并下载
Symbol
Footprint
3D Model
