ZTM686BOEM1215

产品分类: 显示模块
产品描述: MIPI 1280*480 显示 66.6mm*181mm*4.5mm
供应商型号: SG-ZTM686BOEM1215
供应商: 国内现货
标准整包数: 1
ZTRH/深圳正通仁禾科技 显示模块 ZTM686BOEM1215

ZTM686BOEM1215概述


    产品简介

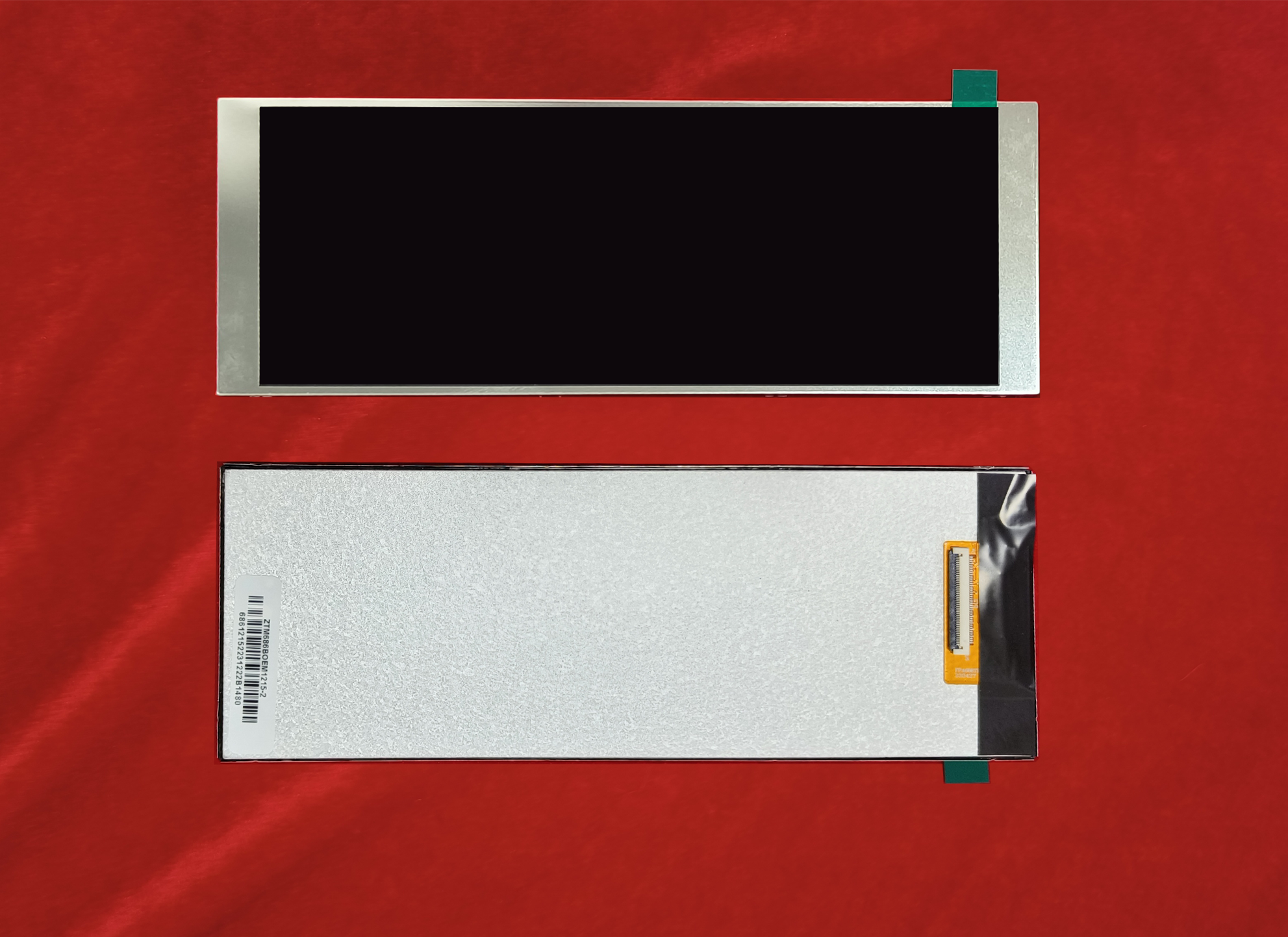

    ZTM686BOEM1215 是一款6.86英寸的彩色有源矩阵薄膜晶体管(TFT)液晶显示器(LCD)。它采用非晶硅TFT作为开关器件,结合了TFT LCD面板、驱动IC、柔性印刷电路板(FPC)和背光系统。该TFT LCD具备480x1280像素分辨率,适用于多种工业和消费电子产品。这款LCD不仅具有高分辨率,还提供了广视角和优秀的色彩表现,使其成为高端显示应用的理想选择。

    技术参数


    - 面板尺寸:6.86英寸
    - 像素数量:480×RGB (3)×1280像素
    - 有效显示区:60.22毫米(宽)×160.59毫米(高)
    - 像素间距:41.82微米(水平)×125.46微米(垂直)
    - 外形尺寸:66.6毫米(宽)×181.0毫米(高)×4.5毫米(厚)
    - 颜色深度:16.7百万色
    - 显示模式:透射式,常黑模式
    - 视场角:全视角
    - 显示格式:RGB垂直条纹
    - 表面处理:防眩光
    - 接口类型:MIPI
    - 背光源:白光LED
    - 工作温度范围:-20℃到70℃
    - 存储温度范围:-30℃到80℃

    产品特点和优势


    ZTM686BOEM1215 的核心优势在于其高分辨率、宽视角、良好的色彩表现和宽温度范围的工作能力。它的防眩光表面处理使得在强光环境下也能保持良好的可视性,非常适合户外或半户外的应用。此外,这款LCD采用了低功耗设计,使其在便携式设备上也表现出色。独特的TFT LCD技术确保了其高稳定性和可靠性,使其在各种严苛的环境中都能正常工作。

    应用案例和使用建议


    ZTM686BOEM1215 主要应用于智能手机、平板电脑、智能手表和车载显示系统等领域。例如,在智能手表中,它可以提供清晰细腻的图像显示,而不会因屏幕大小的限制影响用户体验。对于户外应用,如GPS导航仪,它的宽视角和防眩光特性可以保证用户在任何角度下都能清晰看到地图信息。
    使用建议:
    - 在安装过程中,要避免对显示屏施加过度压力,以免损坏液晶材料。
    - 在使用过程中,注意控制环境温度,避免长期暴露在极端高温或低温环境下。

    兼容性和支持


    ZTM686BOEM1215 支持标准的MIPI接口,兼容市场上主流的MIPI控制器。厂商提供了详细的技术文档和使用指南,并承诺在产品保修期内提供技术支持和服务。客户还可以通过官方渠道获取更多有关该产品的信息和技术支持。

    常见问题与解决方案


    1. 问题:显示屏出现亮点或暗点
    - 解决方案:检查连接线是否接触不良,重新插拔连接线并确认连接是否稳固。

    2. 问题:显示内容闪烁
    - 解决方案:调整VCOM电压,确保其最小化,同时保证VR和OP缓冲器的正常使用。

    3. 问题:显示屏无法正常点亮
    - 解决方案:检查电源输入是否符合要求,确认所有电源端子都正确连接且无损坏。

    总结和推荐


    综上所述,ZTM686BOEM1215凭借其卓越的分辨率、宽广的视角和良好的色彩表现,成为了各类高端显示应用的理想选择。无论是用于手机、平板电脑还是其他智能设备,它都能展现出色的性能。因此,我们强烈推荐使用此款产品,特别是在需要高清晰度和良好环境适应性的场合。

ZTM686BOEM1215参数

参数
主控芯片 -
功能类别 显示
像素 1280*480
接口 MIPI
长*宽*高 66.6mm*181mm*4.5mm

ZTM686BOEM1215厂商介绍

ZTRH公司是一家高科技企业,专注于研发和生产先进的工业自动化设备和解决方案。公司主营产品包括工业机器人、自动化生产线、智能控制系统等,广泛应用于制造业、物流、医疗、教育等多个领域。

ZTRH的优势在于:
1. 技术创新:公司拥有强大的研发团队,不断推出具有自主知识产权的创新产品。
2. 定制化服务:根据客户需求,提供个性化的解决方案和定制化服务。
3. 品质保证:严格的质量管理体系,确保产品的稳定性和可靠性。
4. 完善的售后服务:提供全方位的技术支持和售后服务,解决客户的后顾之忧。
5. 绿色环保:注重环保理念,开发节能、低耗、环保的产品,助力可持续发展。

ZTM686BOEM1215数据手册

厂牌 PDF简要描述 下载
ZTRH/深圳正通仁禾科技 显示模块 ZTRH/深圳正通仁禾科技 ZTM686BOEM1215 ZTM686BOEM1215数据手册

ZTM686BOEM1215封装设计

查看详情并下载
Symbol
Footprint
3D Model
