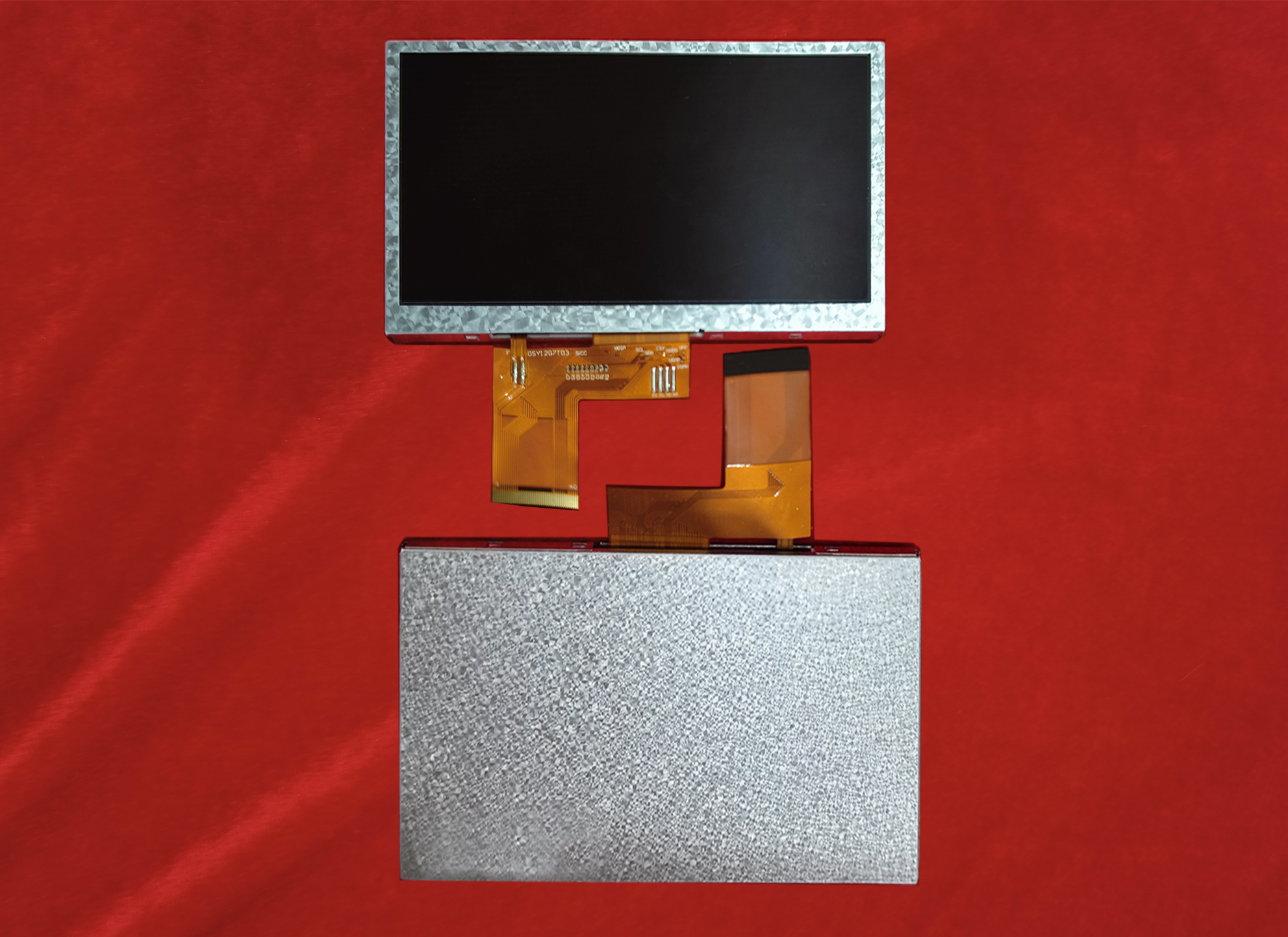

ZTM050BOER1401

产品分类: 显示模块
产品描述: RGB-TTL 480*272 显示 120.7mm*75.8mm*2.85mm
供应商型号: SG-ZTM050BOER1401
供应商: 国内现货
标准整包数: 1
ZTRH/深圳正通仁禾科技 显示模块 ZTM050BOER1401

ZTM050BOER1401概述

    深圳市正通仁禾科技有限公司 —— ZTM050BOER1401 技术手册解析
    深圳市正通仁禾科技有限公司(以下简称“正通仁禾”)推出了型号为ZTM050BOER1401的液晶显示模块。这款模块凭借其高性能和可靠性,在消费电子、工业控制和车载应用等多个领域具有广泛的应用前景。

    产品简介


    产品类型:液晶显示模块(LCM)
    主要功能:用于实现彩色图像的显示功能。
    应用领域:包括但不限于消费电子产品、工业控制设备、汽车显示系统等领域。

    技术参数


    | 参数 | 规格 |

    | 面板尺寸 | 5.0英寸 |
    | 像素数 | 480×RGB (3)×272像素 |
    | 主动区域 | 110.880(H) × 62.832(V)毫米 |
    | 像素间距 | 0.231(H) × RGB×0.231(V)毫米 |
    | 外形尺寸 | 120.70(W) × 75.80(H) × 2.85(D)毫米 |
    | 支持颜色 | 16.7M色 |
    | 显示模式 | 通常黑色 |
    | 视角 | 85/85/85/85度 |
    | 显示格式 | RGB垂直条纹 |
    | 接口 | RGB-TTL |
    | 背光单元 | 白色LED背光 |
    | 工作温度范围 | -0至50°C |
    | 存储温度范围 | -10至60°C |

    产品特点和优势


    1. 高分辨率:480×RGB (3)×272像素的分辨率提供清晰的画面表现。
    2. 宽视角:85/85/85/85度的宽视角使得屏幕在不同角度观看时仍保持良好的显示效果。
    3. 高对比度:高达1000的对比度提供了出色的画面质量。
    4. 高亮度:中心亮度可达350cd/m²,确保在各种环境下都能显示清晰。

    应用案例和使用建议


    应用案例:在一款工业控制系统中,该液晶模块用于实时显示生产数据,保证操作员能够快速准确地获取信息。
    使用建议:
    1. 确保在规定的工作温度范围内使用,以避免温度过高导致显示效果下降。
    2. 避免长时间暴露在潮湿环境中,以防液晶材料发生损坏。
    3. 使用专用的清洁剂和软布进行清洁,防止表面刮伤。

    兼容性和支持


    该产品设计上考虑到了通用接口标准,支持多种驱动电路,并且具备较好的兼容性。此外,正通仁禾公司提供了详尽的技术支持文档和售后服务,帮助用户顺利集成和使用该产品。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 显示不正常 | 检查电源电压是否在3.0到3.6V之间,确保连接正确。 |
    | 闪烁 | 检查是否安装了正确的驱动程序,或者尝试重新启动设备。 |
    | 黑屏 | 检查是否有信号输入,或更换背光灯管。 |

    总结和推荐


    总体来看,ZTM050BOER1401是一款高性能的液晶显示模块,拥有出色的显示效果和广泛的应用前景。建议在对显示质量要求较高的应用场合优先考虑使用。同时,正通仁禾提供的详细技术支持和质保政策也为用户使用提供了额外保障。

ZTM050BOER1401参数

参数
功能类别 显示
像素 480*272
接口 RGB-TTL
主控芯片 -
长*宽*高 120.7mm*75.8mm*2.85mm

ZTM050BOER1401厂商介绍

ZTRH公司是一家高科技企业,专注于研发和生产先进的工业自动化设备和解决方案。公司主营产品包括工业机器人、自动化生产线、智能控制系统等,广泛应用于制造业、物流、医疗、教育等多个领域。

ZTRH的优势在于:
1. 技术创新:公司拥有强大的研发团队,不断推出具有自主知识产权的创新产品。
2. 定制化服务:根据客户需求,提供个性化的解决方案和定制化服务。
3. 品质保证:严格的质量管理体系,确保产品的稳定性和可靠性。
4. 完善的售后服务:提供全方位的技术支持和售后服务,解决客户的后顾之忧。
5. 绿色环保:注重环保理念,开发节能、低耗、环保的产品,助力可持续发展。

ZTM050BOER1401数据手册

厂牌 PDF简要描述 下载
ZTRH/深圳正通仁禾科技 显示模块 ZTRH/深圳正通仁禾科技 ZTM050BOER1401 ZTM050BOER1401数据手册

ZTM050BOER1401封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 78
46+ ¥ 72
库存: 1000
起订量: 1 增量: 46
