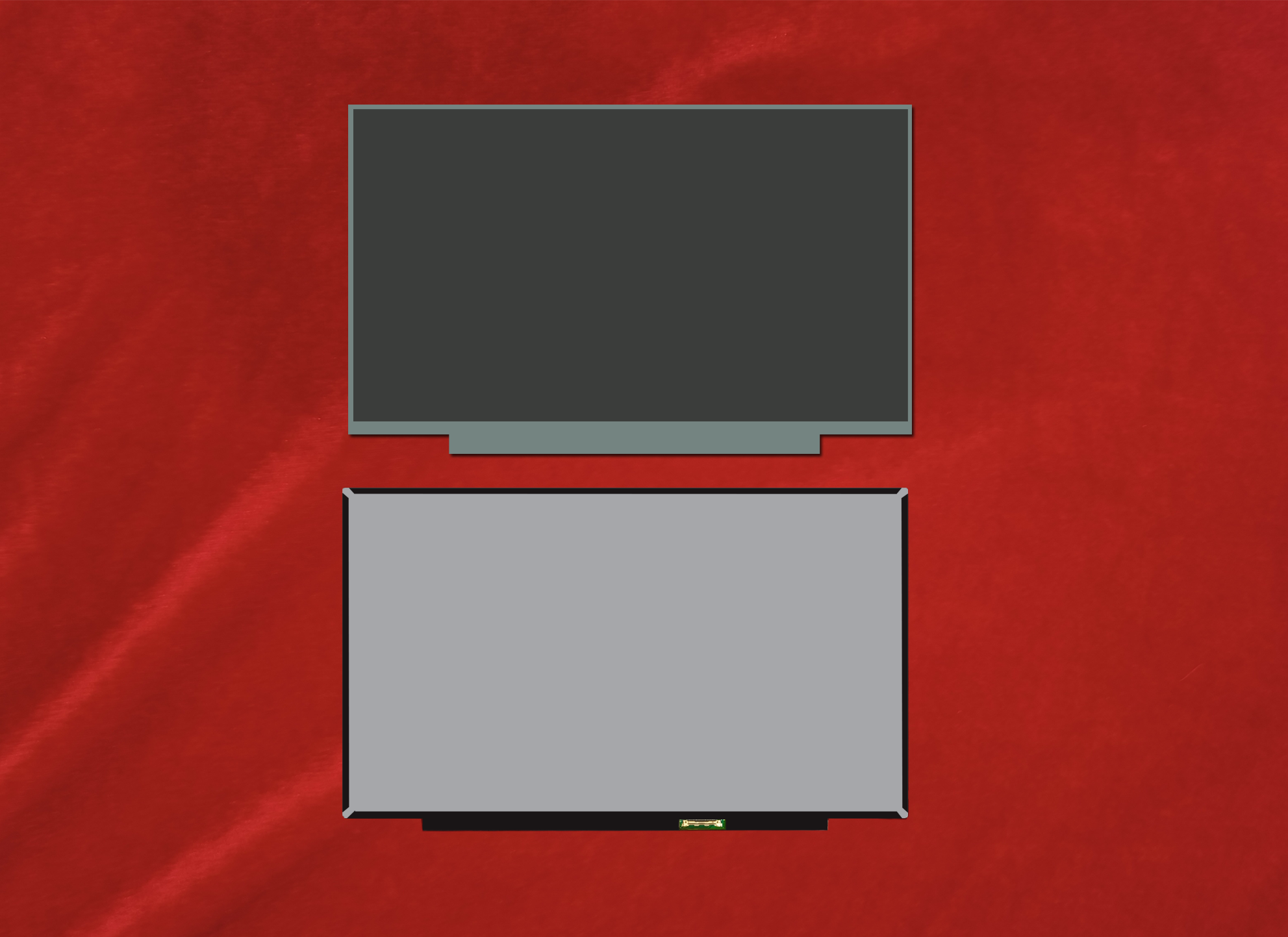

ZTM140INXE5001-C

产品分类: 显示模块
产品描述: 2 lane eDP 1920*1200 显示 306.594mm*205.396mm*2.6mm
供应商型号: SG-ZTM140INXE5001-C
供应商: 国内现货
标准整包数: 1
ZTRH/深圳正通仁禾科技 显示模块 ZTM140INXE5001-C

ZTM140INXE5001-C概述


    产品简介


    ZTM140INXE5001-C是一款采用非晶硅薄膜晶体管(TFT)作为有源开关器件的彩色有源矩阵液晶显示器(TFT-LCD)模块。这款模块的对角线测量的有效显示区域为14.0英寸,具有全高清分辨率(1920像素水平 x 1200像素垂直),每个像素分为红、绿、蓝三色点,排列成垂直条纹结构,能够显示16.2百万种颜色。所使用的TFT-LCD面板是低反射率和高色彩类型的,因此特别适用于笔记本电脑。此外,该型号内置了背光驱动电路,所有输入信号都兼容eDP1.2接口。

    技术参数


    1. 绝对最大额定值
    - 供电电压: VDD -0.5到4.0V
    - 逻辑供电电压: VIN Vss-0.3到VDD+0.3V
    - 工作温度: 0°C至+50°C
    - 存储温度: -10°C至+60°C
    2. 电气规格
    - 供电电压: VDD 3.0到3.6V
    - 可接受输入纹波电压: VRF - 100mV @ VDD = 3.3V
    - BIST控制电平: 高电平 2 - 3.6V, 低电平 0 - 0.8V
    - 功耗: PD - - - W, PBL - - 3.84W, Ptotal - - - W
    3. 背光单元
    - LED正向电压: VF 2.8 - 3.0V
    - LED正向电流: IF - 20 - mA
    - LED功率消耗: PLED - - 3.2W
    - 电源电压: VLED 28 - 32V
    - PWM控制频率: FPWM 120 - 30,000 Hz

    产品特点和优势


    - eDP接口: 支持2通道eDP接口,链接速率为2.7Gbps。
    - 色彩深度: 16.2百万色深。
    - 环保合规: 符合RoHS标准。
    - 数据使能信号模式: 增强了数据处理能力。
    - 集成LED驱动电路: 内置LED驱动电路,减少了外部电路的需求。
    - 低功耗: 低驱动电压和低功耗设计。
    - 集成EDID芯片: 确保与各种显示系统的兼容性。

    应用案例和使用建议


    应用场景
    ZTM140INXE5001-C主要应用于宽型笔记本电脑,具备高性能和良好的视觉体验,特别适合要求高分辨率和广色域的应用场景。
    使用建议
    为了最大化产品的性能,建议在使用时确保供电电压稳定,并遵循正确的上电顺序以避免潜在的损坏。此外,在安装和使用过程中要注意防静电措施,以减少静电对产品的损害。

    兼容性和支持


    - 兼容性: 该产品完全兼容eDP1.2接口,可以轻松集成到现有的系统中。
    - 支持: 生产商提供了详细的技术文档和客户支持,确保用户能够快速解决问题并实现最佳性能。

    常见问题与解决方案


    问题1:如何正确上电?
    解决方案:严格按照规定的上电顺序进行操作,先接通VDD电源,然后接入其他信号。
    问题2:如何确保显示效果?
    解决方案:确保所有连接正常且电源电压符合要求,定期检查和校准以保持最佳显示效果。

    总结和推荐


    总体来说,ZTM140INXE5001-C是一款专为笔记本电脑设计的高质量TFT-LCD模块,具备出色的色彩表现和低功耗的特点。其优秀的兼容性和全面的支持使得它在市场上具有很强的竞争优势。如果您需要一个稳定、高效且经济实惠的显示屏解决方案,ZTM140INXE5001-C将是一个不错的选择。强烈推荐此产品用于笔记本电脑和其他对显示效果有较高要求的应用场合。

ZTM140INXE5001-C参数

参数
接口 2 lane eDP
主控芯片 -
功能类别 显示
像素 1920*1200
长*宽*高 306.594mm*205.396mm*2.6mm
