首页  >  产品百科  >  ZTM080BOEL3301

ZTM080BOEL3301

产品分类: 显示模块
产品描述: LVDS 1024*768 显示 174mm*136mm*2.5mm
供应商型号: SG-ZTM080BOEL3301
供应商: 国内现货
标准整包数: 1

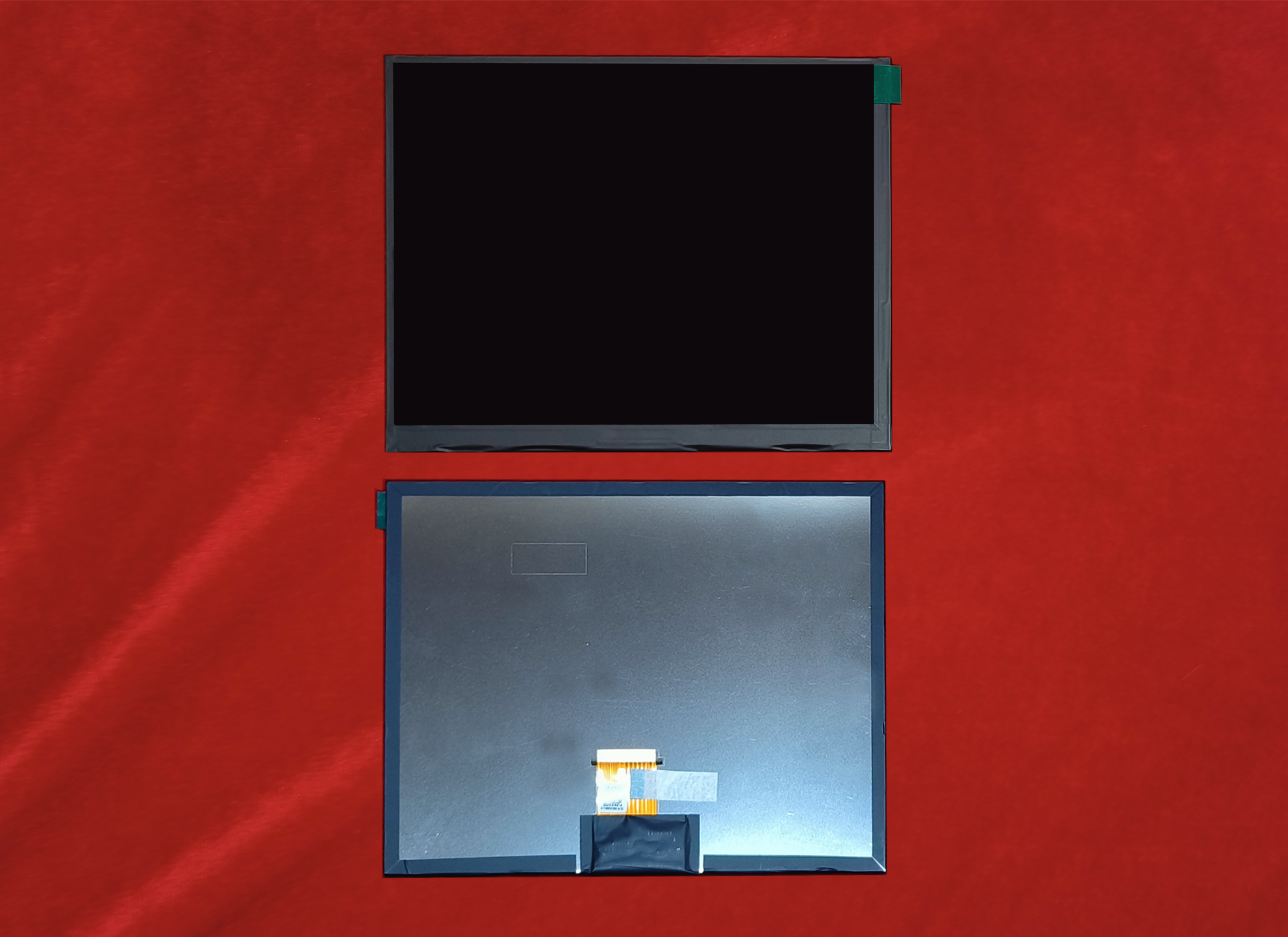

ZTRH/深圳正通仁禾科技 显示模块 ZTM080BOEL3301

ZTM080BOEL3301概述

    ZTM080BOEL3301 8.0" TFT LCD Module 技术手册

    产品简介


    ZTM080BOEL3301 是一款8.0英寸的彩色主动矩阵薄膜晶体管(TFT)液晶显示模块(LCM),采用非晶硅TFT作为开关器件。该模块包含TFT液晶面板、驱动IC、柔性印刷电路板(FPC)和背光。该模块具有1024×RGB (3)×768像素分辨率的显示区域,广泛应用于工业控制、医疗设备、智能家居和便携式电子设备等领域。

    技术参数


    机械规格
    - 面板尺寸:8.0英寸
    - 像素数量:1024×RGB (3)×768
    - 活动区域:162.048(H)×121.536(V) mm
    - 像素间距:52.75(H)×RGB×158.25(V) um
    - 外形尺寸:174(W)×136(H)×2.5(D) mm
    - 色彩数:16.7M
    - 显示模式:正常白色
    - 视角:75/75/70/75度
    - 显示格式:RGB垂直条纹
    - 表面处理:磨砂
    - 接口:LVDS
    - 背光源:白光LED
    - 工作温度范围:-10℃~+50℃
    - 存储温度范围:-20℃~+60℃
    - 重量:未指定
    - 驱动IC:未指定
    电气特性
    - 数字电源电压范围:2.8V~3.96V
    - 逻辑输入高电平电压:0.7VDD~VDD
    - 逻辑输入低电平电压:GND~0.3VDD
    - 背光单元电流:220mA
    - 背光单元前向电压:9.3V~9.6V(IF=220mA)
    - 背光单元峰值前向电流:100mA
    - 背光单元反向电压:5V
    输入信号时序
    - 水平显示区域:1024 DCLK
    - HSD周期:1114~1400 DCLK
    - HSD空白:90~376 DCLK
    - 垂直显示区域:768行
    - VSD空白:778~845行
    - VS脉冲宽度:10~77行
    - DCLK频率:52~71 MHz
    光学特性
    - 对比度:500
    - 中心亮度:300~350 cd/m²
    - 亮度容差:75%
    - 响应时间:20~30 ms(上升+下降)
    - 视角:水平+/- 65°,垂直+/- 70°
    - 色彩色度:红(x=0.616,y=0.335),绿(x=0.284,y=0.538),蓝(x=0.148,y=0.141),白(x=0.293,y=0.323)
    - 色域(NTSC比例):45~50%

    产品特点和优势


    - 高分辨率:1024×RGB (3)×768,提供清晰细腻的画面显示效果。
    - 宽视角:支持75/75/70/75度的视角,确保从不同角度观看依然能保持较高的可视性。
    - 抗环境干扰:能在-10℃到+50℃的工作温度范围内稳定运行,适应各种恶劣环境。
    - 高对比度:500的高对比度,使得画面更加鲜明生动。
    - 高效背光:采用白光LED背光,提供稳定的亮度输出和长寿命。

    应用案例和使用建议


    ZTM080BOEL3301 广泛应用于医疗设备、工控系统、车载显示器等场景。例如,在车载显示器中,可以用于导航系统,实时提供高清晰度的地图信息;在医疗设备中,可以用于病人监护仪,显示病人的生命体征数据。
    使用建议:
    - 在安装过程中,避免外部冲击和弯曲,确保模块稳固固定在系统上。
    - 定期清洁显示屏表面,避免油渍和灰尘积累,影响显示效果。
    - 在长时间不使用的情况下,建议关闭电源,以延长模块使用寿命。

    兼容性和支持


    该模块的接口为LVDS,可以与其他采用相同接口标准的设备兼容。厂商提供12个月的质保期,并确保所有材料符合ROHS标准。在遇到问题时,厂商将提供技术支持和维护服务。

    常见问题与解决方案


    问题1:背光不亮
    解决方法:
    1. 检查背光电源连接是否正常。
    2. 确认背光单元的电流设置是否正确。
    3. 检查LED单元是否有损坏,如有必要更换。
    问题2:显示闪烁
    解决方法:
    1. 检查DCLK频率是否在规定的范围内。
    2. 确认数字电源电压是否稳定。
    3. 检查模块与系统的接地是否良好。

    总结和推荐


    ZTM080BOEL3301 是一款功能强大且可靠的TFT LCD模块,具备高分辨率、宽视角、高对比度和宽工作温度范围等优势,适用于多种应用领域。在正确使用和维护的前提下,能够提供长期稳定的服务。因此,强烈推荐使用此款模块。
    总结:
    - 高分辨率和宽视角使其在多种环境中表现出色。
    - 强大的电气特性和稳定性适合苛刻的应用条件。
    - 高质量制造工艺确保长久使用寿命。
    - 适用广泛的行业领域,特别是在对显示效果要求高的应用中。
    综上所述,我们强烈推荐使用ZTM080BOEL3301来满足您的应用需求。

ZTM080BOEL3301参数

参数
像素 1024*768
接口 LVDS
主控芯片 -
功能类别 显示
长*宽*高 174mm*136mm*2.5mm

ZTM080BOEL3301厂商介绍

ZTRH公司是一家高科技企业,专注于研发和生产先进的工业自动化设备和解决方案。公司主营产品包括工业机器人、自动化生产线、智能控制系统等,广泛应用于制造业、物流、医疗、教育等多个领域。

ZTRH的优势在于:
1. 技术创新:公司拥有强大的研发团队,不断推出具有自主知识产权的创新产品。
2. 定制化服务:根据客户需求,提供个性化的解决方案和定制化服务。
3. 品质保证:严格的质量管理体系,确保产品的稳定性和可靠性。
4. 完善的售后服务:提供全方位的技术支持和售后服务,解决客户的后顾之忧。
5. 绿色环保:注重环保理念,开发节能、低耗、环保的产品,助力可持续发展。

ZTM080BOEL3301数据手册

厂牌 PDF简要描述 下载
ZTRH/深圳正通仁禾科技 显示模块 ZTRH/深圳正通仁禾科技 ZTM080BOEL3301 ZTM080BOEL3301数据手册

ZTM080BOEL3301封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 234
50+ ¥ 216
库存: 1000
起订量: 1 增量: 50
交货地:
最小起订量为:1
合计: ¥ 234
直接购买
加入购物车
