首页  >  产品百科  >  ZTM156HXXE5415

ZTM156HXXE5415

产品分类: 显示模块
产品描述: 2 lane eDP 1920*1080 显示 350.66mm*214.16mm*2.75mm
供应商型号: SG-ZTM156HXXE5415
供应商: 国内现货
标准整包数: 1

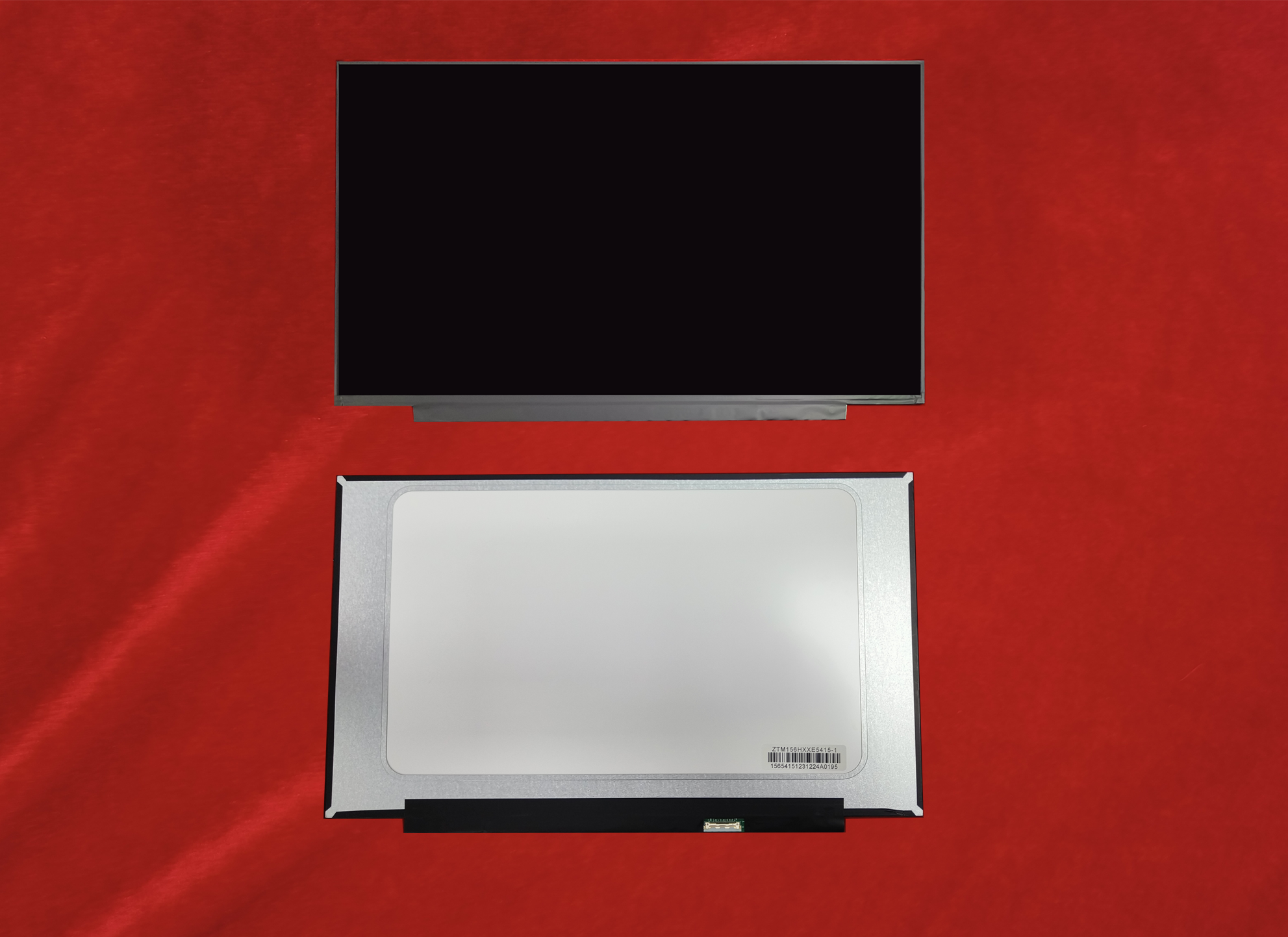

ZTRH/深圳正通仁禾科技 显示模块 ZTM156HXXE5415

ZTM156HXXE5415概述

    产品概述:ZTM156HXXE5415 TFT-LCD模块

    1. 产品简介


    ZTM156HXXE5415 是一款采用非晶硅薄膜晶体管(TFT)作为主动开关器件的15.6英寸彩色主动矩阵TFT液晶显示器(LCD)模块。该模块拥有1920 x 1080全高清分辨率,像素点按红、绿、蓝垂直排列,能显示高达16.2M(6位+FRC)颜色,色域覆盖达45%。由于采用了低反射和高色彩类型的TFT-LCD面板,使其特别适用于笔记本电脑。

    2. 技术参数


    | 参数 | 规格 | 单位 | 备注 |
    ||
    | 活动区域 | 344.16(H) x 193.59(V) | mm
    | 像素数 | 1920(H) x 1080(V) | 像素
    | 像素间距 | 179.25(H) x 179.25(V) | μm
    | 像素排列 | 红绿蓝垂直条纹
    | 显示颜色 | 16.2M(6位+FRC)
    | 色域 | 45%
    | 尺寸轮廓 | 350.66(H) x 214.16(V) (PCB) x 2.75(D) mm
    | 表面处理 | 防眩光
    | 功耗 | PD: 0.75(W) @马赛克,PBL: 3.456(W),PTotal: 4.2(W) @马赛克

    3. 产品特点和优势


    - 2车道eDP接口:最高2.7Gbps链路速率,适合高速传输。
    - 超薄轻量:适合各种便携式设备。
    - 环保材料:符合RoHS和无卤素标准,绿色环保。
    - 内置LED驱动电路:提高背光效率,延长使用寿命。
    - 低功耗:内置EDID芯片,实现高效能运行。
    - 色彩丰富:可显示16.2M种颜色,色域宽广,适合多种应用场景。

    4. 应用案例和使用建议


    - 笔记本电脑:广泛应用于笔记本电脑,提供出色的显示效果。
    - 使用建议:为了确保最佳性能,在使用过程中应避免暴露于极端温度和湿度环境下。此外,定期校准和检查显示器可以延长其使用寿命。

    5. 兼容性和支持


    - 接口兼容性:支持eDP 1.2接口,便于与其他设备连接。
    - 厂商支持:提供详细的用户手册和技术支持,确保用户能够充分利用产品性能。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 显示模糊 | 调整亮度和对比度设置 |
    | 屏幕闪烁 | 检查电源电压是否稳定,确保正确接地 |
    | 显示偏色 | 检查并重新校准色彩配置 |

    7. 总结和推荐


    ZTM156HXXE5415 是一款高性能、低成本的TFT-LCD模块,适用于笔记本电脑和其他便携式设备。其优异的技术指标和多样的应用场景使其在市场上具有很强的竞争力。建议用户在选择时考虑其出色的显示效果和环保特性,以满足不同应用场景的需求。

ZTM156HXXE5415参数

参数
功能类别 显示
像素 1920*1080
接口 2 lane eDP
主控芯片 -
长*宽*高 350.66mm*214.16mm*2.75mm

ZTM156HXXE5415厂商介绍

ZTRH公司是一家高科技企业,专注于研发和生产先进的工业自动化设备和解决方案。公司主营产品包括工业机器人、自动化生产线、智能控制系统等,广泛应用于制造业、物流、医疗、教育等多个领域。

ZTRH的优势在于:
1. 技术创新:公司拥有强大的研发团队,不断推出具有自主知识产权的创新产品。
2. 定制化服务:根据客户需求,提供个性化的解决方案和定制化服务。
3. 品质保证:严格的质量管理体系,确保产品的稳定性和可靠性。
4. 完善的售后服务:提供全方位的技术支持和售后服务,解决客户的后顾之忧。
5. 绿色环保:注重环保理念,开发节能、低耗、环保的产品,助力可持续发展。

ZTM156HXXE5415数据手册

厂牌 PDF简要描述 下载
ZTRH/深圳正通仁禾科技 显示模块 ZTRH/深圳正通仁禾科技 ZTM156HXXE5415 ZTM156HXXE5415数据手册

ZTM156HXXE5415封装设计

查看详情并下载
Symbol
Footprint
3D Model
