1.5INCH RGB OLED MODULE

产品分类: 显示模块
产品描述: SPI接口 44.5mm(长度)*37mm(宽度)
供应商型号: 14M-1.5INCH RGB OLED MODULE
供应商: 云汉优选
标准整包数: 1
WAVESHARE/深圳微雪电子 显示模块 1.5INCH RGB OLED MODULE

1.5INCH RGB OLED MODULE概述

    OLED 1.5英寸RGB显示屏技术手册解析

    产品简介


    产品类型与功能

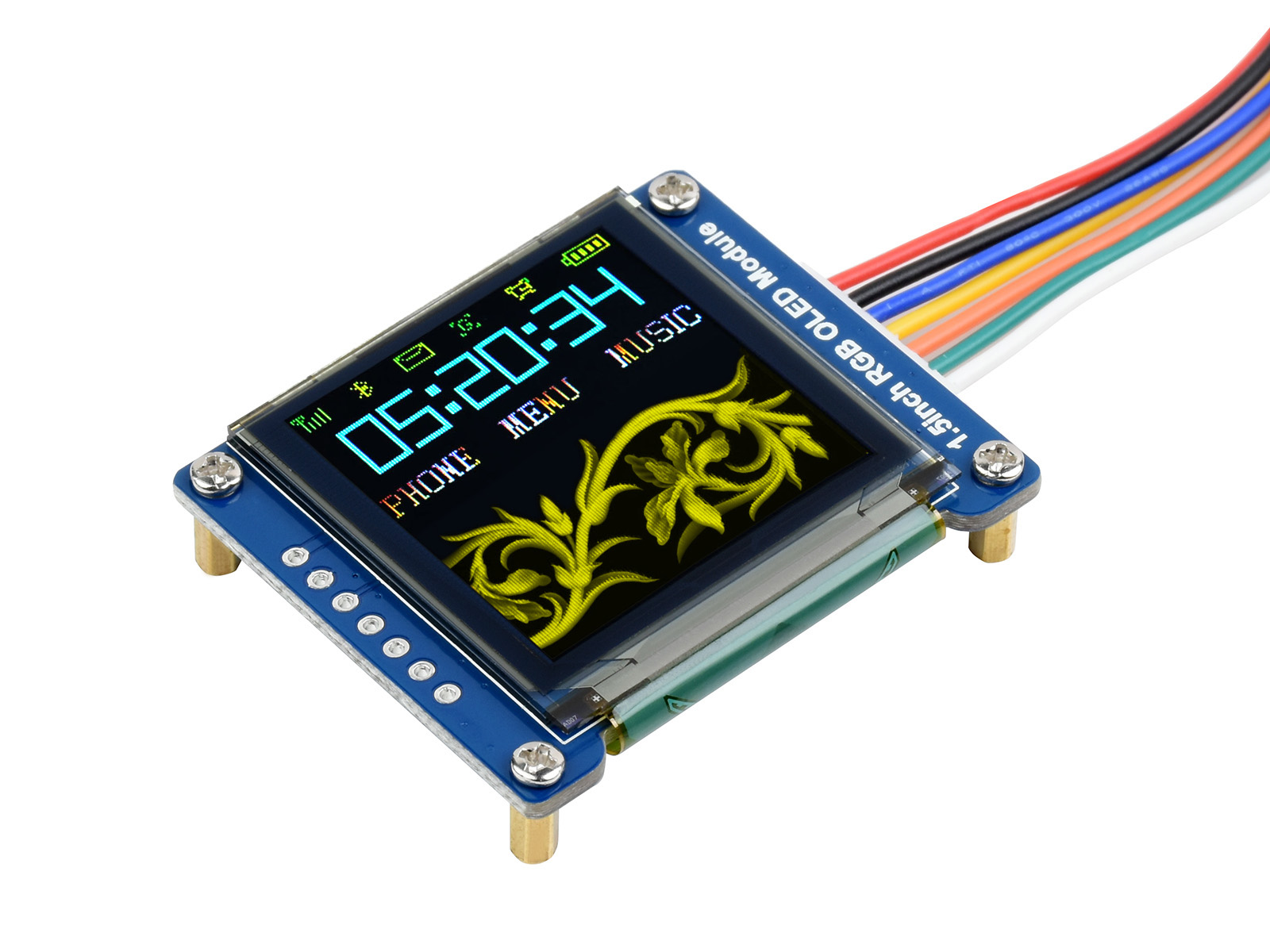

    本文介绍的电子元器件为一款1.5英寸的RGB OLED显示屏模块。该模块以其高分辨率和丰富的色彩显示能力著称,支持65K彩色显示,非常适合嵌入式设备及物联网(IoT)应用。
    主要功能
    - 分辨率:128×128像素
    - 显示颜色:65K彩色
    - 接口类型:4-wire SPI 和 3-wire SPI
    - 驱动芯片:SSD1351
    应用领域
    这款显示屏广泛应用于各种消费类电子设备、工业设备、便携式设备及智能穿戴设备等领域。

    技术参数


    以下是产品的详细技术规格:
    | 参数类别 | 具体数值 |

    | 工作电压 | 3.3V / 5V |
    | 显示尺寸 | 26.855mm(H) × 26.855mm(V) |
    | 像素大小 | 0.045mm(H) × 0.194mm(V) |
    | 通信接口 | 4-wire SPI、3-wire SPI |
    | 驱动芯片 | SSD1351 |
    | 工作温度范围 | -20°C 至 +70°C |

    产品特点和优势


    独特功能
    - 高分辨率与色彩表现:128×128分辨率结合65K彩色显示,可呈现细腻的画面效果。
    - 双通信模式支持:提供4-wire SPI和3-wire SPI两种通信方式,满足多样化的硬件需求。
    - SSD1351驱动芯片:集成128×128×18bit SRAM显示缓存区,支持多种通信接口,可靠性高。
    市场竞争力
    - 小巧的体积与灵活的通信方式使其易于集成到各类设备中。
    - 兼容多种主流开发平台,如树莓派、STM32、Arduino等,极大扩展了应用场景。

    应用案例和使用建议


    典型应用场景
    1. 智能家居设备:可作为家庭环境监测系统的显示终端,实时显示温湿度、空气质量等数据。
    2. 工业仪表:用于显示设备运行状态、报警信息等内容。
    3. 物联网终端:集成在智能手环、智能手表等便携式设备中,显示时间、步数等信息。
    使用建议
    - 确保供电电压与逻辑电压匹配,避免因电压不一致导致设备异常。
    - 若需高刷新率,优先选用4-wire SPI接口以提高数据传输效率。
    - 在显示中文字符时,使用GB2312编码的字库以确保字符完整显示。

    兼容性和支持


    兼容性
    该模块支持多种主流开发平台,如树莓派、STM32和Arduino。此外,还提供了详细的硬件连接指南和代码示例,便于开发者快速上手。
    厂商支持
    厂家提供详尽的技术文档和完善的售后服务,帮助用户解决开发过程中遇到的问题。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 显示器无响应 | 检查供电电压和逻辑电平是否匹配 |
    | 显示内容错误 | 确认初始化代码是否正确配置 |
    | 屏幕闪烁 | 减少SPI通信速率 |

    总结和推荐


    综合评估
    这款1.5英寸RGB OLED显示屏凭借其高分辨率、丰富的色彩表现和灵活的通信方式,成为嵌入式开发的理想选择。它在多个领域展现出卓越的应用价值。
    推荐结论
    强烈推荐给需要高性能显示屏的开发者及制造商。无论是初学者还是专业工程师,都可以通过其丰富的产品文档和多样化的支持快速上手,实现创新设计。
    如果您正在寻找一款功能强大且易于集成的显示屏模块,此产品无疑是您的最佳选择!

1.5INCH RGB OLED MODULE参数

参数
接口 SPI接口
主控芯片 -
功能类别 -
像素 -
长*宽*高 44.5mm(长度)*37mm(宽度)

1.5INCH RGB OLED MODULE厂商介绍

WAVESHARE是一家致力于研发和生产电子模块的公司,专注于提供各种传感器、通信模块和显示模块等产品。其主营产品分类包括:

1. 传感器模块:如温湿度传感器、气体传感器、光传感器等,广泛应用于环境监测、智能家居等领域。
2. 通信模块:如Wi-Fi、蓝牙、LoRa等无线通信模块,适用于物联网设备的数据传输。
3. 显示模块:如OLED、LCD等显示屏,用于信息展示和人机交互。

WAVESHARE的优势在于:

1. 产品种类丰富:提供多种类型的电子模块,满足不同应用场景的需求。
2. 技术支持:提供详细的技术文档和开发指南,帮助用户快速上手和开发。
3. 质量保证:产品经过严格测试,确保稳定性和可靠性。
4. 价格优势:以合理的价格提供高质量的产品,具有较高的性价比。

1.5INCH RGB OLED MODULE数据手册

厂牌 PDF简要描述 下载
WAVESHARE/深圳微雪电子 显示模块 WAVESHARE/深圳微雪电子 1.5INCH RGB OLED MODULE 1.5INCH RGB OLED MODULE数据手册

1.5INCH RGB OLED MODULE封装设计

查看详情并下载
Symbol
Footprint
3D Model
