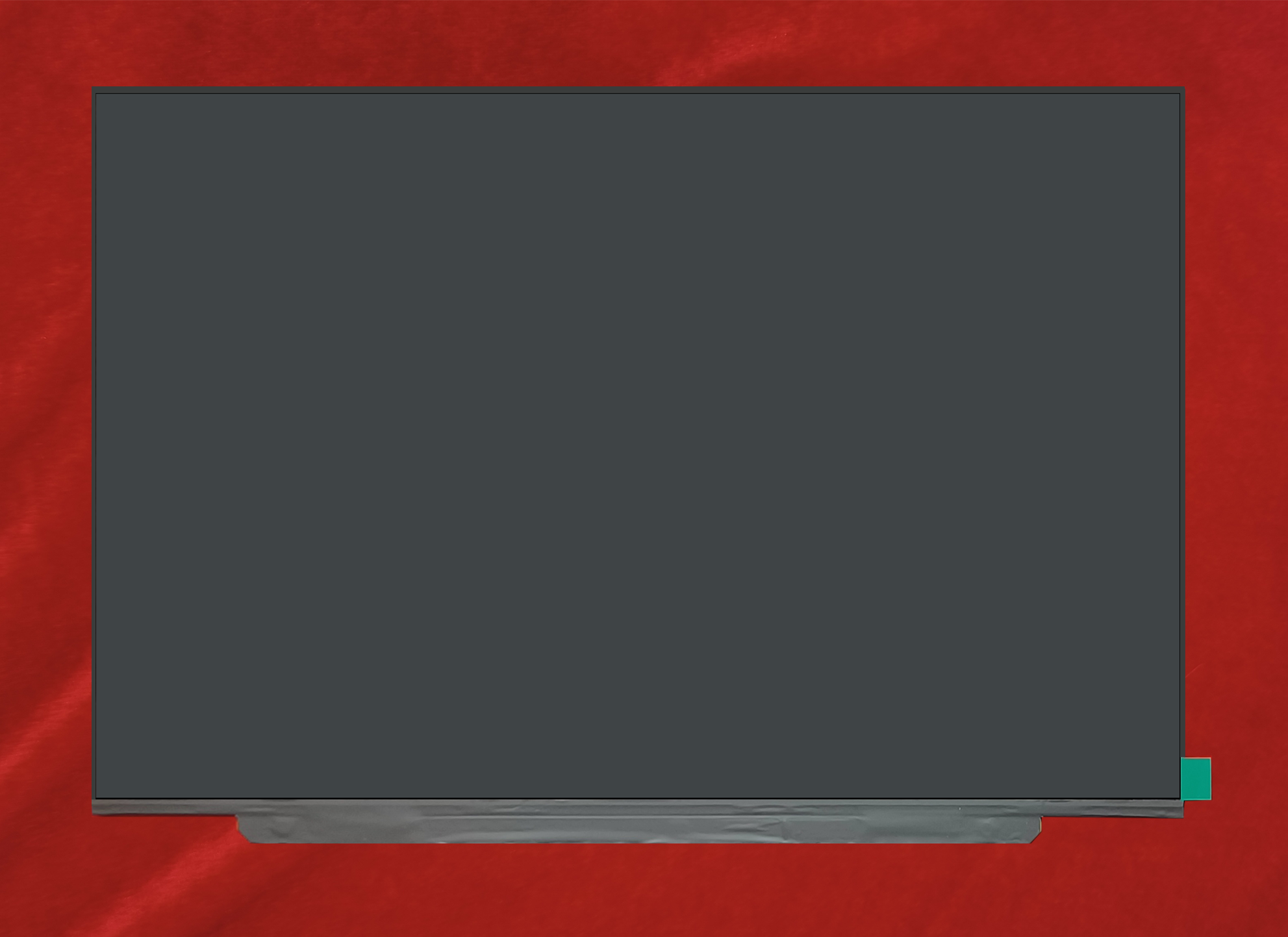

ZTM160HXXE6601-C2

产品分类: 显示模块
产品描述: 2 lane eDP 1920*1200 显示 349.68mm*233.22mm*2.9mm
供应商型号: SG-ZTM160HXXE6601-C2
供应商: 国内现货
标准整包数: 1
ZTRH/深圳正通仁禾科技 显示模块 ZTM160HXXE6601-C2

ZTM160HXXE6601-C2概述


    产品简介


    ZTM160HXXE6601-C2 是一款采用非晶硅薄膜晶体管(TFT)作为主动开关设备的彩色有源矩阵TFT LCD模块。此模块具有16英寸对角线测量的有效显示区域,分辨率为WUXGA(1920 水平像素 x 1200 垂直像素)。每个像素被分为红色、绿色、蓝色点,垂直排列,能够显示16.7M(8位)颜色。TFT-LCD面板采用低反射和高色彩性能设计,适合于笔记本电脑应用。该型号内置背光驱动器,并且所有输入信号都兼容eDP1.2接口。

    技术参数


    绝对最大额定值
    - 电源电压:-0.3 V 至 4.0 V
    - eDP输入电压:0 V 至 2.0 V
    - 逻辑供电电压:Vss-0.3 V 至 VDD+0.3 V
    - 工作温度范围:0 ℃ 至 +50 ℃
    - 存储温度范围:-20 ℃ 至 +60 ℃
    电气规格
    - 电源电压:3.0 V 至 3.6 V
    - 允许的输入纹波电压:-10% VDD 至 +10% VDD
    - BIST控制电平:高电平 2.2 V 至 3.6 V;低电平 0 V 至 0.5 V
    - 电源电流:151 mA 至 196 mA
    - 电源启动电流:≤ 1.5 A
    - 功耗:PD ≤ 0.65 W;PBL ≤ 4.104 W;PTotal ≤ 4.754 W
    背光单元
    - LED正向电压:≤ 3.2 V
    - LED正向电流:≤ 20 mA
    - LED功率消耗:4.104 W
    - LED驱动电源电压:5 V 至 21 V
    - 背光开启控制电平:1.5 V 至 3.6 V
    - 背光关闭控制电平:0 V 至 0.5 V
    - PWM控制频率:200 Hz 至 2,000 Hz

    产品特点和优势


    ZTM160HXXE6601-C2 具有多项优势:
    - 支持双通道 eDP 接口,传输速率达到 2.7Gbps;
    - 16.7M(8位)色彩深度;
    - 内置 LED 驱动电路;
    - 低功耗和低驱动电压;
    - 集成 EDID 芯片;
    - 绿色环保(符合 RoHS 和无卤标准)。

    应用案例和使用建议


    应用案例
    ZTM160HXXE6601-C2 主要应用于绘图板等设备中。其高分辨率和丰富的色彩再现能力使其成为高性能显示设备的理想选择。
    使用建议
    为了确保最佳性能,应按照规范要求进行电源序列管理,并确保环境条件符合规定。避免静电放电对模块造成损坏。对于长期运行的系统,应定期检查 LED 状态,以确保长时间稳定工作。

    兼容性和支持


    ZTM160HXXE6601-C2 与 eDP1.2 接口完全兼容,适用于多种嵌入式系统和移动计算平台。制造商提供详细的技术支持,包括安装指南和故障排除手册。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | LCD 显示异常 | 检查电源序列是否正确,重新设置 |
    | 屏幕闪烁 | 确认 PWM 控制频率,调整至合适的频率 |
    | 图像质量差 | 核查背光驱动参数,调整 LED 电流 |

    总结和推荐


    ZTM160HXXE6601-C2 是一款高性能的TFT-LCD模块,具有多种优点,如高分辨率、丰富的色彩表现、低功耗以及良好的环境适应性。它特别适合用于笔记本电脑和高端显示设备。综上所述,我们强烈推荐这款产品用于各种需要高质量显示的应用场合。

ZTM160HXXE6601-C2参数

参数
功能类别 显示
像素 1920*1200
接口 2 lane eDP
主控芯片 -
长*宽*高 349.68mm*233.22mm*2.9mm
