ZTM101BOEL3625

产品分类: 显示模块
产品描述: LVDS 1920*1080 显示 229.91mm*135.74mm*2.8mm
供应商型号: SG-ZTM101BOEL3625
供应商: 国内现货
标准整包数: 1
ZTRH/深圳正通仁禾科技 显示模块 ZTM101BOEL3625

ZTM101BOEL3625概述

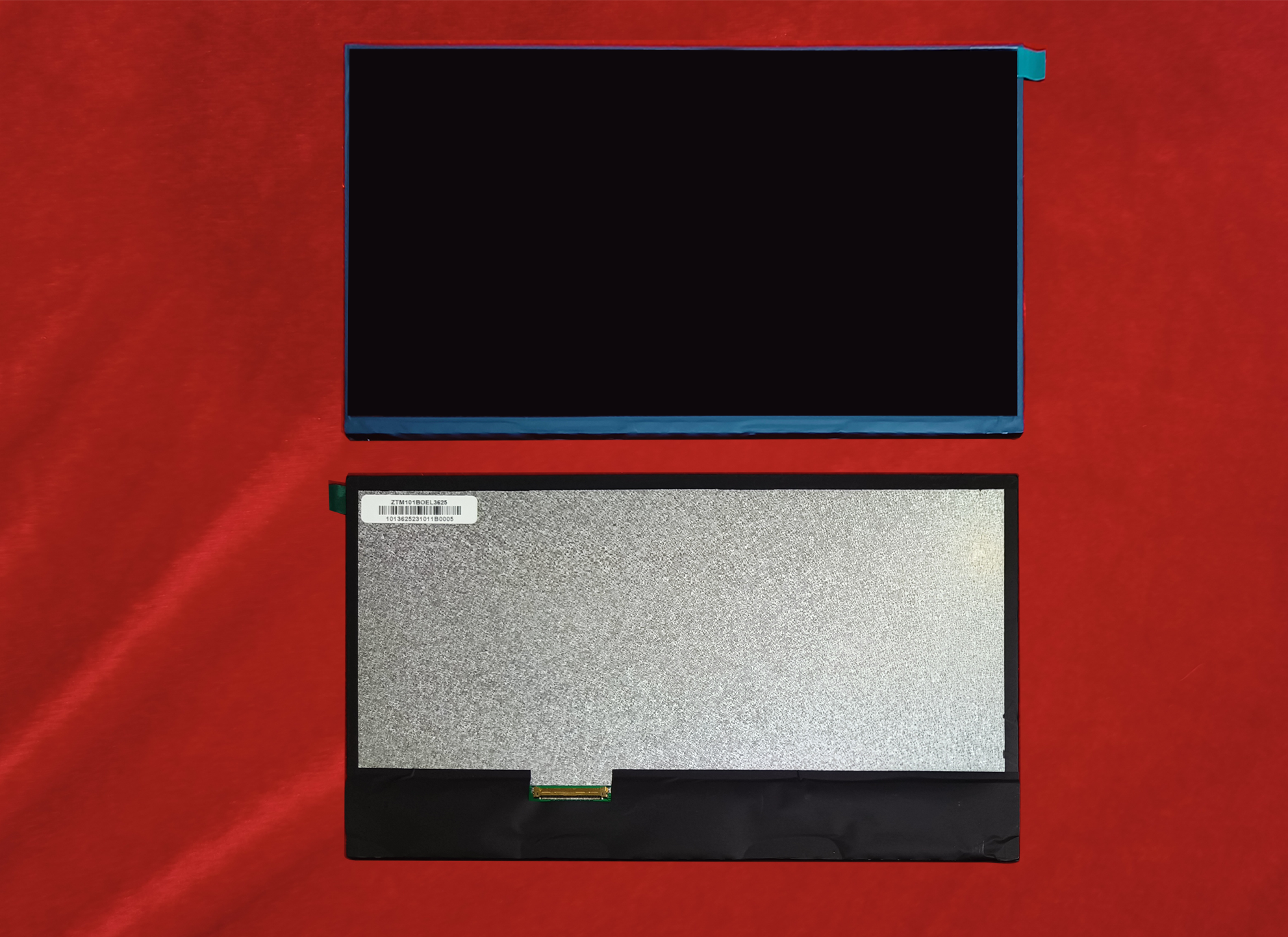

    ZTM101BOEL3625 10.1英寸彩色主动矩阵液晶显示器技术手册

    产品简介


    ZTM101BOEL3625 是深圳市正通仁禾科技有限公司生产的10.1英寸彩色主动矩阵液晶显示器(LCD),适用于多种显示应用。该产品集成了薄膜晶体管(TFT)IPS液晶显示面板、驱动芯片(Driver IC)、柔性印刷电路板(FPC)及背光源(Backlight)。它采用非晶硅TFT作为开关器件,提供1920 x 1080像素分辨率,能够实现高清晰度显示效果。

    技术参数


    - 显示屏尺寸: 10.1英寸
    - 像素数量: 1920 × RGB (3) × 1080 像素
    - 有效显示区域: 125.712(H) x 223.488(V) 毫米
    - 像素间距: 0.0376(W) × 0.1128(V) mm(RGB)
    - 外壳尺寸: 229.91(W) × 135.74(H) × 2.8(D) mm
    - 显示模式: 透射模式,正常黑色
    - 视角: 全方位视角
    - 接口: LVDS
    - 背光: 白色LED
    - 工作温度范围: 0°C 至 +50°C
    - 存储温度范围: -10°C 至 +60°C
    - 电源电压: VDDIN = 3.3V (典型值)
    - 最大功率消耗: 2232 mW
    - 响应时间: 上升 + 下降 ≤ 35 ms

    产品特点和优势


    - 高清显示: 1920 × 1080 的高分辨率确保了图像的细腻与清晰度。
    - 全视角显示: 水平和垂直视角均达到75到80度,适合各种观看角度。
    - 高对比度: 对比度高达1000:1,确保显示效果的出色。
    - 耐用性: 通过严格的可靠性测试,能够在宽泛的工作和存储温度范围内稳定运行。
    - 易用性: 提供LVDS接口,方便集成到多种系统中。

    应用案例和使用建议


    - 应用案例: 广告牌、工业控制面板、智能家电、车载娱乐系统。
    - 使用建议: 在安装时,需避免静电干扰。使用前应确保电源电压符合要求,并根据需要调节亮度。对于长期使用的应用,定期进行清洁和检查可以延长产品寿命。

    兼容性和支持


    - 兼容性: 支持LVDS接口,可与大多数主流处理器兼容。
    - 支持: 提供详细的技术文档和售后服务,帮助用户快速解决问题。

    常见问题与解决方案


    - 问题1: 显示屏出现闪烁。
    - 解决方案: 检查电源连接是否稳定,确认背光LED电流设置正确。
    - 问题2: 显示色彩不均匀。
    - 解决方案: 检查并调整背光LED亮度,或者联系技术支持获取进一步的帮助。
    - 问题3: 接口信号不稳定。
    - 解决方案: 确保LVDS信号线正确连接,并排除干扰因素。

    总结和推荐


    ZTM101BOEL3625 是一款高性能、高可靠性的10.1英寸彩色主动矩阵液晶显示器。其出色的显示效果、广泛的适用性和强大的兼容性使其成为各种应用场景的理想选择。我们强烈推荐此产品给需要高质量显示解决方案的用户。

ZTM101BOEL3625参数

参数
像素 1920*1080
接口 LVDS
主控芯片 -
功能类别 显示
长*宽*高 229.91mm*135.74mm*2.8mm

ZTM101BOEL3625厂商介绍

ZTRH公司是一家高科技企业,专注于研发和生产先进的工业自动化设备和解决方案。公司主营产品包括工业机器人、自动化生产线、智能控制系统等,广泛应用于制造业、物流、医疗、教育等多个领域。

ZTRH的优势在于:
1. 技术创新:公司拥有强大的研发团队,不断推出具有自主知识产权的创新产品。
2. 定制化服务:根据客户需求,提供个性化的解决方案和定制化服务。
3. 品质保证:严格的质量管理体系,确保产品的稳定性和可靠性。
4. 完善的售后服务:提供全方位的技术支持和售后服务,解决客户的后顾之忧。
5. 绿色环保:注重环保理念,开发节能、低耗、环保的产品,助力可持续发展。

ZTM101BOEL3625数据手册

厂牌 PDF简要描述 下载
ZTRH/深圳正通仁禾科技 显示模块 ZTRH/深圳正通仁禾科技 ZTM101BOEL3625 ZTM101BOEL3625数据手册

ZTM101BOEL3625封装设计

查看详情并下载
Symbol
Footprint
3D Model
