ICE40HX8K-B-EVN

产品描述: ICE40-HX8K BREAKOUT BOARD
供应商型号: 3770329
供应商: 海外现货
标准整包数: 1
LATTICE SEMICONDUCTOR 评估、开发板开发工具 ICE40HX8K-B-EVN

ICE40HX8K-B-EVN概述


    产品简介

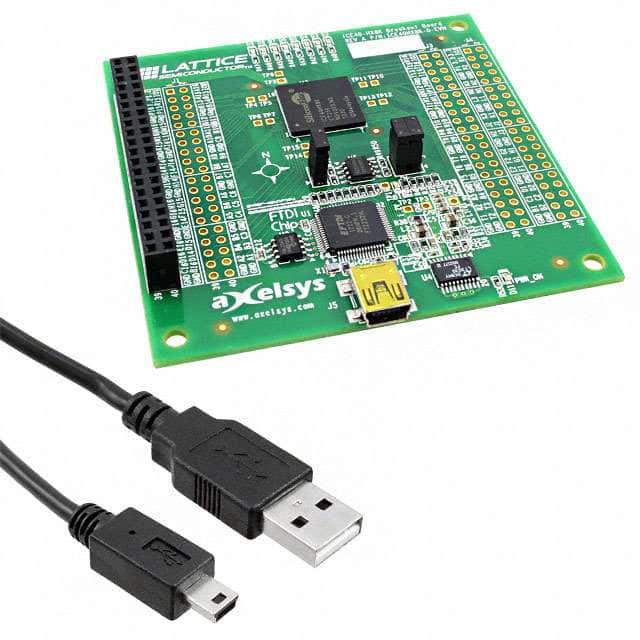

    iCE40HX-8K Breakout Board
    Lattice iCE40HX-8K Breakout Board 是一个基于高性能FPGA(现场可编程门阵列)的开发板,由iCE40-HX8K-CT256设备驱动。此开发板提供了多种功能接口和易于操作的设计,适合初学者和高级工程师用于开发和测试FPGA设计。
    主要功能
    - 高性能FPGA:集成iCE40-HX8K-CT256设备,具有出色的计算和处理能力。
    - 用户界面:配备8个用户可访问的LED灯,便于调试和指示状态。
    - 存储和编程:内置SPI闪存用于存储配置数据,并可通过USB接口进行编程。
    - 扩展性:具备40针0.1英寸的引脚连接器,支持广泛的外部连接需求。
    - 接口丰富:包含USB接口、40针扩展接口和跳线,方便接入不同设备。
    应用领域
    iCE40HX-8K Breakout Board 适用于多种应用场景,包括但不限于:
    - FPGA设计学习和入门
    - 硬件加速和数字信号处理
    - 原型设计和验证
    - 低功耗物联网设备开发

    技术参数


    核心技术规格
    - FPGA型号: iCE40-HX8K-CT256
    - 核心电压: 1.2V
    - 封装形式: 256球BGA
    - 时钟频率: 最大12MHz
    - I/O引脚: 528个通用I/O引脚
    工作环境
    - 电源输入: USB 5V
    - 工作温度范围: -40°C到+85°C
    - 存储温度范围: -65°C到+150°C
    电气特性
    - 输入输出电平: 3.3V
    - I/O电流驱动能力: ±12mA
    - 上拉/下拉电阻: 内置100Ω至1kΩ可调

    产品特点和优势


    iCE40HX-8K Breakout Board具有以下显著特点和优势:
    1. 多功能设计:集成了FPGA、多个I/O引脚、LED指示灯及丰富的接口,满足各种开发需求。
    2. 易用性:提供简化的软件工具,方便用户进行设计开发和调试。
    3. 高性价比:相比同类产品,具有更高的性价比,适合不同预算的研发项目。
    4. 强大的编程支持:通过USB接口和配套软件实现灵活的编程选项,简化硬件开发流程。

    应用案例和使用建议


    应用案例
    - LED闪烁演示:通过预加载的设计,可以轻松实现LED灯的闪烁效果,适合作为入门级的应用示例。
    - 数字电路设计:使用该板的I/O接口和FPGA资源,可以进行复杂的数字电路设计实验。
    使用建议
    1. 熟悉基本操作:建议用户先熟悉开发板的基本操作和接口,确保能够正确连接外部设备。
    2. 软件安装:安装配套的开发软件(如Lattice iCEcube2和Diamond Programmer),以充分利用板上的功能。
    3. 代码示例:利用已有的代码示例(如LED闪烁的Verilog和VHDL代码)作为起点,逐步深入更复杂的功能开发。

    兼容性和支持


    兼容性
    - 软件兼容性:支持Lattice iCEcube2和Diamond Programmer等开发工具。
    - 硬件兼容性:通过USB接口与其他标准USB设备兼容。
    支持和维护
    - 提供详尽的用户手册和技术支持文档,可以通过Lattice官方网站获取。
    - 用户可通过技术支持渠道提交技术问题,获得及时的帮助。

    常见问题与解决方案


    常见问题
    1. 开发板无法识别
    - 解决方法:检查USB连接是否稳固,尝试更换USB线缆。
    2. 编程失败
    - 解决方法:确认使用的代码文件正确无误,重新配置编程选项(如跳线设置)。
    3. LED灯不亮
    - 解决方法:检查LED连线是否有短路现象,确认编程代码正确执行。

    总结和推荐


    iCE40HX-8K Breakout Board是一款功能全面且易于使用的FPGA开发板,适合各类用户的开发需求。它不仅提供丰富的接口和功能,还具有优秀的软件支持和详细的技术文档。对于需要进行FPGA设计和原型验证的用户,该开发板无疑是一个理想的选择。
    综上所述,强烈推荐使用iCE40HX-8K Breakout Board进行FPGA相关的学习和开发。

ICE40HX8K-B-EVN参数

参数
零件状态 在售
包装方式 盒装

ICE40HX8K-B-EVN厂商介绍

Lattice Semiconductor(莱迪思半导体)是一家美国半导体公司,专注于提供低功耗、小型化的FPGA(现场可编程门阵列)解决方案。公司成立于1983年,总部位于俄勒冈州希尔斯伯勒。

Lattice Semiconductor的主营产品主要分为以下几类:

1. FPGA产品:提供广泛的FPGA产品线,包括iCE系列、ECP系列和XO系列等,适用于各种应用场景。

2. 可编程解决方案:包括视频桥接、音频桥接、USB桥接等,为各种接口提供灵活的解决方案。

3. 可编程互连:提供可编程互连解决方案,如CrossLink系列,用于实现高速数据传输和信号路由。

4. 可编程电源管理:提供可编程电源管理解决方案,如SiP系列,用于实现高效能的电源管理。

Lattice Semiconductor的产品广泛应用于通信、消费电子、工业控制、汽车电子等领域。其优势在于:

1. 低功耗:Lattice的FPGA产品具有低功耗特性,适合电池供电的应用。

2. 小型化:Lattice的FPGA产品尺寸较小,适合空间受限的应用。

3. 灵活性:Lattice的FPGA产品具有高度的可编程性,可以根据客户需求进行定制。

4. 快速上市:Lattice提供快速上市解决方案,帮助客户缩短产品开发周期。

ICE40HX8K-B-EVN数据手册

厂牌 PDF简要描述 下载
LATTICE SEMICONDUCTOR 评估、开发板开发工具 LATTICE SEMICONDUCTOR ICE40HX8K-B-EVN ICE40HX8K-B-EVN数据手册

ICE40HX8K-B-EVN封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 1168.1108
库存: 1
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 1168.11
