首页  >  产品百科  >  ICE40HX1K-STICK-EVN

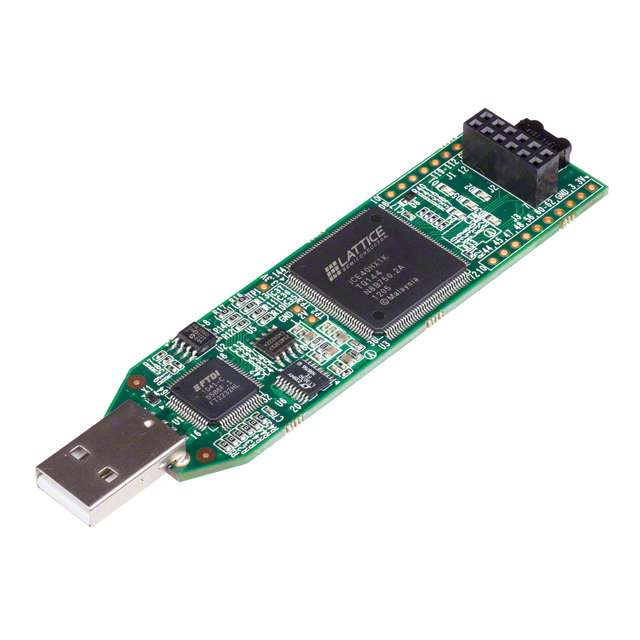

ICE40HX1K-STICK-EVN

产品描述: ICE40-HX1K FPGA Evaluation Board Automotive
供应商型号: 2355207
供应商: 海外现货
标准整包数: 1
LATTICE SEMICONDUCTOR 评估、开发板开发工具 ICE40HX1K-STICK-EVN

ICE40HX1K-STICK-EVN概述

    iCEstick Evaluation Kit:用户指南

    1. 产品简介


    iCEstick Evaluation Kit(简称iCEstick)是Lattice Semiconductor推出的一款易于使用的USB形式开发板,旨在帮助用户快速原型设计iCE40 FPGA项目。该套件包含一块预加载的演示板,可以展示基本的功能,例如通过红外通信传输数据。该产品具有高度的灵活性和扩展性,特别适用于各种低功耗和高性能的应用场合。

    2. 技术参数


    - 处理器:高性价比的iCE40HX1K FPGA,具备1000个逻辑单元,工作电压为3.3V。
    - USB接口:内置FTDI 2232H USB设备,支持编程和UART通信,提供电源。
    - IRDA模块:配备Vishay TFDU4101红外收发器,最大传输速率为115 kbps。
    - 存储:32 Mbit的Micron N25Q32 SPI闪存。
    - 数字输入输出:16路LVCMOS/LVTTL(3.3V)通用数字I/O接口。
    - 供电:USB接口提供电源,无需外部电源。
    - 外形尺寸:大约4英寸长。

    3. 产品特点和优势


    - 高性价比:iCEstick提供了高性能的FPGA和丰富的外围接口,适用于广泛的原型设计需求。
    - 易用性:具备直观的用户界面和详细的技术文档,简化了开发过程。
    - 丰富的功能集:通过Pmod兼容接口和SPI闪存,可以轻松实现多种外设的连接。
    - 灵活性:可以通过不同的配置实现多样化的功能,如通过红外通信实现远程数据传输。
    - 支持软件:兼容Lattice iCEcube2™和Diamond Programmer设计软件,便于用户进行编程和调试。

    4. 应用案例和使用建议


    应用案例:
    - UART通信:在iCEstick上实现UART通信,通过红外收发器将数据传输到另一块iCEstick或者笔记本电脑上。
    - 加速度计:通过连接Digilent PmodAcl模块,用户可以测量并显示加速度的方向。
    使用建议:
    - 红外通信测试:在开始使用之前,确保TeraTerm终端程序已经安装好,并且正确配置串口设置。
    - 硬件扩展:利用iCEstick的扩展接口和Pmod连接器,可以方便地添加更多传感器和外设。
    - 软件开发:建议先熟悉Lattice iCEcube2™和Diamond Programmer工具,以便更好地进行代码编写和FPGA配置。

    5. 兼容性和支持


    iCEstick Evaluation Kit 具有良好的兼容性,可以通过Pmod接口连接各种第三方模块。官方提供了详尽的技术支持,包括电子邮件咨询和在线社区交流,确保用户可以顺利解决问题。

    6. 常见问题与解决方案


    常见问题:
    - 驱动未正确安装:如果设备管理器中未显示正确的端口信息,请重新安装驱动。
    - 无法识别USB设备:检查USB连接线是否松动,或者尝试更换USB插槽。
    解决方案:
    - 安装适当的驱动程序:确保从Lattice官方网站下载最新版本的驱动程序。
    - 更新系统:确保操作系统是最新的,以避免兼容性问题。
    - 检查配置文件:确认编程软件中的配置选项是否正确。

    7. 总结和推荐


    总体而言,iCEstick Evaluation Kit是一款优秀的开发工具,它不仅拥有强大的硬件支持,还提供了丰富的软件资源,非常适合初学者和专业人士进行FPGA开发。无论是用于教育、研究还是工业应用,iCEstick都表现出了出色的性能和广泛的应用范围。因此,强烈推荐给所有对FPGA感兴趣的开发者和技术爱好者。

ICE40HX1K-STICK-EVN参数

参数
零件状态 在售
包装方式 盒装

ICE40HX1K-STICK-EVN厂商介绍

Lattice Semiconductor(莱迪思半导体)是一家美国半导体公司,专注于提供低功耗、小型化的FPGA(现场可编程门阵列)解决方案。公司成立于1983年,总部位于俄勒冈州希尔斯伯勒。

Lattice Semiconductor的主营产品主要分为以下几类:

1. FPGA产品:提供广泛的FPGA产品线,包括iCE系列、ECP系列和XO系列等,适用于各种应用场景。

2. 可编程解决方案:包括视频桥接、音频桥接、USB桥接等,为各种接口提供灵活的解决方案。

3. 可编程互连:提供可编程互连解决方案,如CrossLink系列,用于实现高速数据传输和信号路由。

4. 可编程电源管理:提供可编程电源管理解决方案,如SiP系列,用于实现高效能的电源管理。

Lattice Semiconductor的产品广泛应用于通信、消费电子、工业控制、汽车电子等领域。其优势在于:

1. 低功耗:Lattice的FPGA产品具有低功耗特性,适合电池供电的应用。

2. 小型化:Lattice的FPGA产品尺寸较小,适合空间受限的应用。

3. 灵活性:Lattice的FPGA产品具有高度的可编程性,可以根据客户需求进行定制。

4. 快速上市:Lattice提供快速上市解决方案,帮助客户缩短产品开发周期。

ICE40HX1K-STICK-EVN数据手册

厂牌 PDF简要描述 下载
LATTICE SEMICONDUCTOR 评估、开发板开发工具 LATTICE SEMICONDUCTOR ICE40HX1K-STICK-EVN ICE40HX1K-STICK-EVN数据手册

ICE40HX1K-STICK-EVN封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 1337.3934
5+ ¥ 1313.0772
10+ ¥ 1313.0772
库存: 209
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 1337.39
直接购买
加入购物车
