5601B

厂牌: KITRONIK
产品描述: Kitronik micro:bit原型设计, 用于 bbc micro : bit 的 edge 连接器分路板 - 预构建
供应商型号: 2563845
供应商: 海外现货
标准整包数: 1
KITRONIK 评估、开发板开发工具 5601B

5601B概述


    产品简介

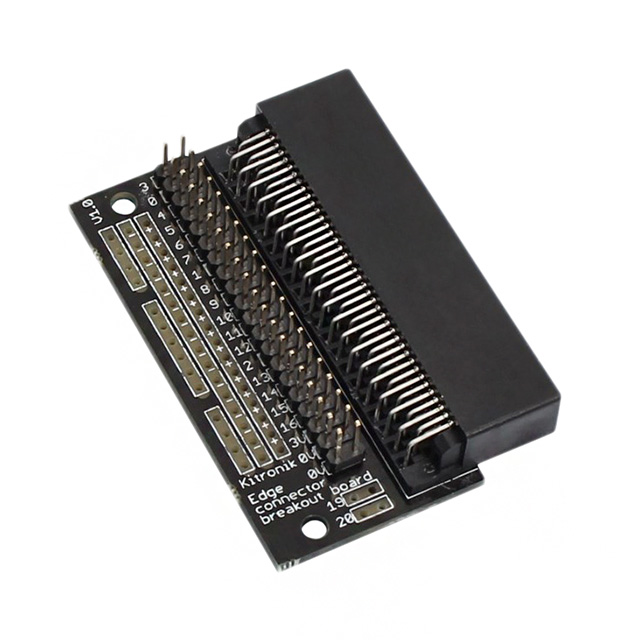

    Edge Connector Breakout Board for the BBC micro:bit
    Edge Connector Breakout Board for the BBC micro:bit 是一款专为 BBC micro:bit 设计的扩展板,旨在提供一种简便的方式来连接外部电路和硬件到 BBC micro:bit 的边缘连接器上。此边缘连接器提供了对 BBC micro:bit 处理器针脚的访问权限。有关详细信息,请参阅下一页。要使用此扩展板,需要将 BBC micro:bit 牢固地插入到连接器中,如图所示。

    技术参数


    - 尺寸:(尺寸公差±0.8mm)
    - 连接器类型:兼容 BBC micro:bit 兼容连接器
    - 引脚布局:20x2 排针连接至 BBC micro:bit 引脚编号
    - 电气特性:
    - 电源电压:3V 和 0V(接地)
    - 数据传输:SDA(串行数据)和 SCL(串行时钟),连接到磁力计和加速度计
    - 通用 I/O:数字输入/输出(如 DIO、PAD1、PAD2、BTNA、BTNB 等)
    - SPI 通信:MOSI(主输出/从输入)、MISO(主输入/从输出)、SCK(时钟)
    - 工作环境:适用于教育、项目开发、创客空间等应用场景
    - 兼容性:支持 I2C 接口的传感器和其他外设

    产品特点和优势


    Edge Connector Breakout Board for the BBC micro:bit 主要特点和优势如下:
    - 兼容性强:能够直接与 BBC micro:bit 配合使用,无需任何修改。
    - 灵活布局:设计有多个数字/模拟 I/O 引脚,可适应各种应用需求。
    - 便于原型制作:提供专用区域用于原型电路的设计和测试。
    - 增强的连接能力:允许用户通过 IDC 电缆或跳线将外部设备连接到板子上。

    应用案例和使用建议


    此扩展板广泛应用于以下场景:
    - 在 Kitronik Inventors Kit for BBC micro:bit 中,用于构建多种互动项目,例如控制 LED 矩阵和处理传感器数据。
    - 教育场景中,学生可以使用此板进行基础电子学的学习和实践。
    使用建议:
    - 在连接外部设备之前,请确保正确配置 BBC micro:bit 的软件设置。
    - 使用面包板进行初步的布线测试,以减少焊接过程中的错误。
    - 由于某些引脚可能不完全兼容所有版本的 micro:bit 编辑器,请参考文档以获取特定于版本的信息。

    兼容性和支持


    - 本扩展板兼容所有标准的 BBC micro:bit 版本。
    - 厂商 Kitronik 提供了详细的用户手册和技术支持,可以在其官方网站上找到相关信息。

    常见问题与解决方案


    问题 1:无法正确识别外部设备。
    解决方法:检查所连接设备的电源和接地连接是否正确;确认设备的地址设置是否符合预期。

    问题 2:编程时遇到引脚冲突。
    解决方法:重新安排外设的位置或更换不冲突的引脚。查阅具体应用的相关文档来确定哪些引脚是可以共享的。

    总结和推荐


    总体来说,Edge Connector Breakout Board for the BBC micro:bit 是一个功能强大且易于使用的工具,特别适合需要灵活接口连接的应用场合。无论是教育领域还是个人项目开发,这款扩展板都能显著提升开发效率。强烈推荐给那些寻求更高级扩展选项的 BBC micro:bit 用户。

5601B参数

参数
零件状态 在售
包装方式 散装

5601B厂商介绍

Kitronik是一家英国公司,专注于为教育和制造领域提供创新的电子和编程工具。他们的主要产品包括:

1. 电子套件和模块:提供各种电子组件,如传感器、电机和LED,用于构建和编程电子项目。

2. 编程工具和软件:包括编程板和软件,支持多种编程语言,如Python和MicroPython,适用于不同年龄段和技能水平的学习者。

3. 教育资源:提供课程计划、项目指南和在线教程,帮助教师和学生更好地理解和应用电子和编程知识。

4. 物联网(IoT)解决方案:提供物联网设备和平台,支持远程监控和控制,适用于智能家居和工业自动化项目。

Kitronik的优势在于:

- 创新性:不断推出新的产品和工具,以适应快速变化的技术环境。
- 教育导向:产品和资源设计考虑到教育需求,易于理解和使用。
- 社区支持:拥有活跃的用户社区,提供技术支持和创意分享。
- 定制服务:提供定制解决方案,满足特定项目和教育需求。

5601B数据手册

厂牌 PDF简要描述 下载
KITRONIK 评估、开发板开发工具 KITRONIK 5601B 5601B数据手册

5601B封装设计

查看详情并下载
Symbol
Footprint
3D Model
