5645

厂牌: KITRONIK
产品描述:
供应商型号: 3021726
供应商: 海外现货
标准整包数: 1
KITRONIK 评估、开发板开发工具 5645

5645概述


    产品简介

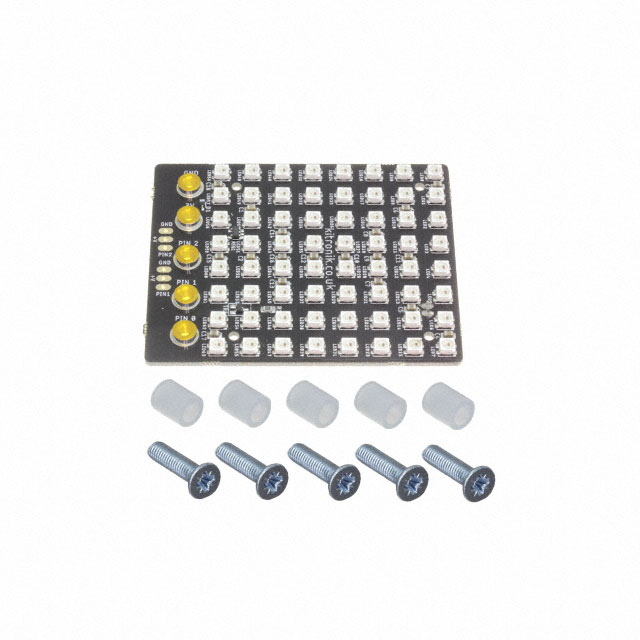

    TM Tile 是一款专为 BBC micro:bit 设计的显示面板,可以滚动显示文字、展示彩虹的所有颜色等。此外,多个 TM Tile 可以连接起来创建更大的显示面板。这款产品集成了 64 个可寻址彩色 LED,排列成一个 8x8 的网格,并提供了一系列引脚扩展点,使连接更加便捷。

    技术参数


    - 工作电压: +3.5V - +5.3V(ZIP LED)
    - 受控电压: +3.3V(BBC micro:bit)
    - 最大电流: 2.73A(在 +5.3V 电源下,每个 ZIP LED 的最大电流为 41mA,+3.3V 稳压电压下的最大电流为 250mA)
    - LED 数量: 64 个
    - 扩展接口:
    - 3 个 ZIP LED 引脚(1 个 DIN,1 个 DOUT,1 个 DIN/DOUT)
    - 2 个 I/O 引脚(每个 I/O 引脚最大 +3.3V @ 5mA)
    - 2 个 +V 引脚(工作电压,见上文)

    产品特点和优势


    TM Tile 的独特之处在于其灵活的扩展能力。它不仅可以单独使用,还可以通过简单的物理连接扩展成更大的显示面板。此外,TM Tile 的 64 个可寻址 LED 能够显示多种颜色和效果,非常适合教育和创意项目。在市场上的同类产品中,TM Tile 凭借其强大的扩展能力和易于使用的特性脱颖而出。

    应用案例和使用建议


    应用案例:
    - 文字滚动: 在 TM Tile 上显示滚动文字,适合用于公告板、演示系统等。
    - 彩色显示: 展示彩虹的颜色,适合艺术项目或科学展览。
    使用建议:
    - 连接方式: 建议使用螺丝和塑料垫片将 BBC micro:bit 固定在 TM Tile 上,以确保连接稳固。
    - 编程提示: 利用 Microsoft MakeCode 编程平台编写程序,可以更方便地控制 TM Tile 的显示效果。

    兼容性和支持


    TM Tile 与 BBC micro:bit 完全兼容,可通过 JST 连接器供电。此外,Kitronik 公司提供了相应的技术支持文档和软件包,便于用户快速上手。

    常见问题与解决方案


    - 问题: 使用过程中 TM LED 发热严重。
    - 解决办法: 减少 LED 的亮度,避免长时间高亮度使用。
    - 问题: BBC micro:bit 连接不稳定。
    - 解决办法: 确保所有连接线都牢固连接,并检查是否有松动。

    总结和推荐


    综上所述,TM Tile 是一款功能强大且扩展性良好的电子元器件,非常适合那些需要灵活显示系统的项目。其独特的设计和广泛的兼容性使其在市场上具有很高的竞争力。我们强烈推荐使用 TM Tile,特别是对于那些正在寻找能够轻松实现复杂显示效果的开发者和教育者来说,TM Tile 是一个极佳的选择。

5645参数

参数
零件状态 在售
包装方式 散装

5645厂商介绍

Kitronik是一家英国公司,专注于为教育和制造领域提供创新的电子和编程工具。他们的主要产品包括:

1. 电子套件和模块:提供各种电子组件,如传感器、电机和LED,用于构建和编程电子项目。

2. 编程工具和软件:包括编程板和软件,支持多种编程语言,如Python和MicroPython,适用于不同年龄段和技能水平的学习者。

3. 教育资源:提供课程计划、项目指南和在线教程,帮助教师和学生更好地理解和应用电子和编程知识。

4. 物联网(IoT)解决方案:提供物联网设备和平台,支持远程监控和控制,适用于智能家居和工业自动化项目。

Kitronik的优势在于:

- 创新性:不断推出新的产品和工具,以适应快速变化的技术环境。
- 教育导向:产品和资源设计考虑到教育需求,易于理解和使用。
- 社区支持:拥有活跃的用户社区,提供技术支持和创意分享。
- 定制服务:提供定制解决方案,满足特定项目和教育需求。

5645数据手册

厂牌 PDF简要描述 下载
KITRONIK 评估、开发板开发工具 KITRONIK 5645 5645数据手册

5645封装设计

查看详情并下载
Symbol
Footprint
3D Model
