U098

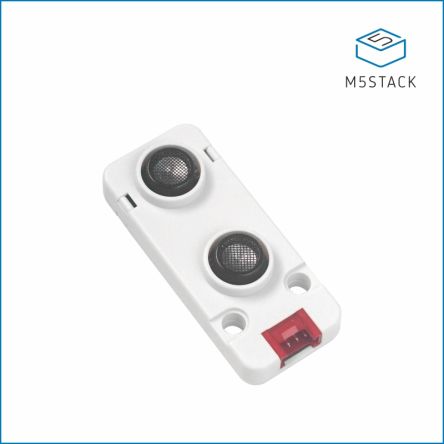

产品描述: M5Stack, 传感器板, 超声波测距传感器, 用于M5 芯, M5StickC , M5StickV, RCWL-9600芯片
供应商型号: 2305147
供应商: 海外现货
标准整包数: 1

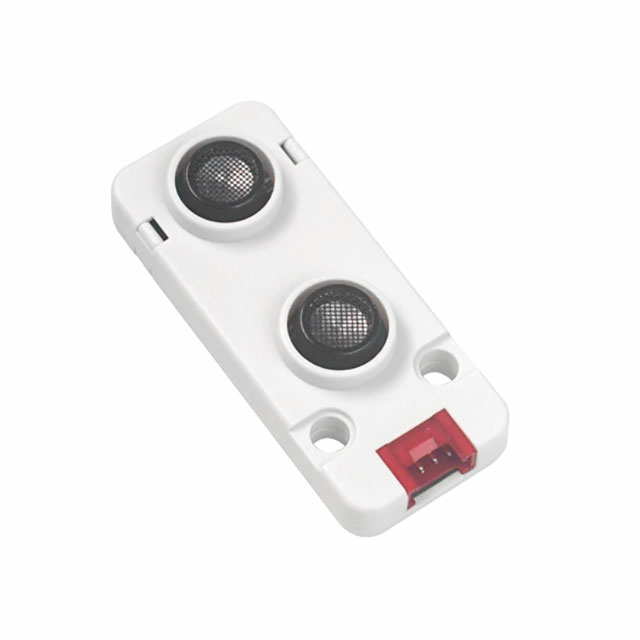

M5STACK/深圳明栈信息 评估、开发板开发工具 U098

U098概述

    电子元器件技术手册:超声波测距传感器(Ultrasonic)

    产品简介


    Ultrasonic是一款超声波距离测量传感器单元,具备同时接收和传输的功能。该传感器采用频率为40kHz的超声探头,方向角度误差为±20°,测量精度达到1毫米。内部采用RCWL-9600超声测距芯片,通过I2C接口(地址0x57)可以直接获取测量结果。有效测量范围为30至150厘米,适合多种应用场景,如避障和距离测量。

    技术参数


    - 型号: U098
    - 测量芯片: RCWL-9600
    - 通信协议: I2C,地址0x57
    - 测量距离: 30至150厘米
    - 发射器声压级: 108dB
    - 精度: 1毫米
    - 盲区: 20毫米
    - 接收器灵敏度: -68dB
    - 净重: 9克
    - 毛重: 23克
    - 产品尺寸: 56×24×12毫米
    - 包装尺寸: 60×55×16毫米

    产品特点和优势


    1. 高精度测量: 测量精度高达1毫米,确保测量结果的准确性。
    2. 宽广角度范围: 方向角度误差仅为±20°,适用于各种复杂环境。
    3. 方便的数据输出: 通过I2C接口直接输出测量结果,简化数据处理过程。
    4. 易于安装: 提供20厘米的Grove电缆,便于连接和安装。

    应用案例和使用建议


    - 应用场景: 避障机器人、无人机高度测量、智能门锁等。
    - 使用建议:
    - 在使用时,确保传感器与目标物体之间的距离保持在有效范围内(30至150厘米)。
    - 在嘈杂环境中,可以增加信号滤波处理,以提高测量准确性。
    - 选择合适的安装位置,避免遮挡或干扰,确保传感器正常工作。

    兼容性和支持


    - 兼容性: 与M5Core(PORT A)完全兼容,可通过GPIO22(SCL)和GPIO21(SDA)接口进行连接。
    - 支持: 厂商提供简易编程工具EasyLoader,可快速烧录内置示例程序,进行功能验证。支持Windows和MacOS版本。

    常见问题与解决方案


    - Q1: 传感器测量结果不准确
    - A1: 检查安装位置是否正确,避免遮挡和干扰;检查电源电压是否稳定。
    - Q2: 数据传输不稳定
    - A2: 确保I2C连接线无断路或短路,尝试更换I2C线缆。
    - Q3: 传感器无法正常启动
    - A3: 检查电源连接是否正确,确保5V和GND连接无误。

    总结和推荐


    Ultrasonic超声波测距传感器凭借其高精度、宽广角度范围和方便的数据输出等优点,在多个领域展现出强大的应用潜力。无论是机器人避障、无人机高度测量还是智能家居等领域,这款传感器都能提供可靠的测量数据。建议在相关项目中优先考虑使用。
    通过上述详细的技术手册内容,相信您已经对该款超声波测距传感器有了全面的了解。如果您有任何进一步的问题或需求,欢迎随时联系我们。

U098参数

参数
零件状态 停产

U098厂商介绍

M5STACK是一家中国的创新型科技公司,专注于开发和生产模块化、易于编程的物联网硬件平台。其主营产品包括M5Core、M5Stick、M5Paper、M5Fire等系列,这些产品广泛应用于教育、智能家居、工业自动化、医疗健康等多个领域。

M5STACK的产品分类主要包括:
1. M5Core系列:基础模块,集成了显示屏、传感器和通信模块,适合作为项目核心。
2. M5Stick系列:便携式模块,体积小巧,便于携带和快速部署。
3. M5Paper系列:电子纸显示屏模块,低功耗,适合长时间显示信息。
4. M5Fire系列:高性能模块,集成了更强大的处理器和更多功能。

M5STACK的优势在于:
- 模块化设计:易于扩展和定制,用户可以根据需要选择不同的模块组合。
- 易于编程:提供丰富的开发文档和示例代码,支持多种编程语言和平台。
- 社区支持:拥有活跃的开发者社区,用户可以分享经验、解决问题。
- 成本效益:相较于传统硬件解决方案,M5STACK的产品具有更高的性价比。

M5STACK以其创新的产品和解决方案,为物联网领域的开发者和企业提供了强大的技术支持和便利的开发环境。

U098数据手册

厂牌 PDF简要描述 下载
M5STACK/深圳明栈信息 评估、开发板开发工具 M5STACK/深圳明栈信息 U098 U098数据手册

U098封装设计

查看详情并下载
Symbol
Footprint
3D Model
