U122

产品描述:
供应商型号: 170-U122
供应商: Mouser
标准整包数: 1
M5STACK/深圳明栈信息 评估、开发板开发工具 U122

U122概述


    产品简介

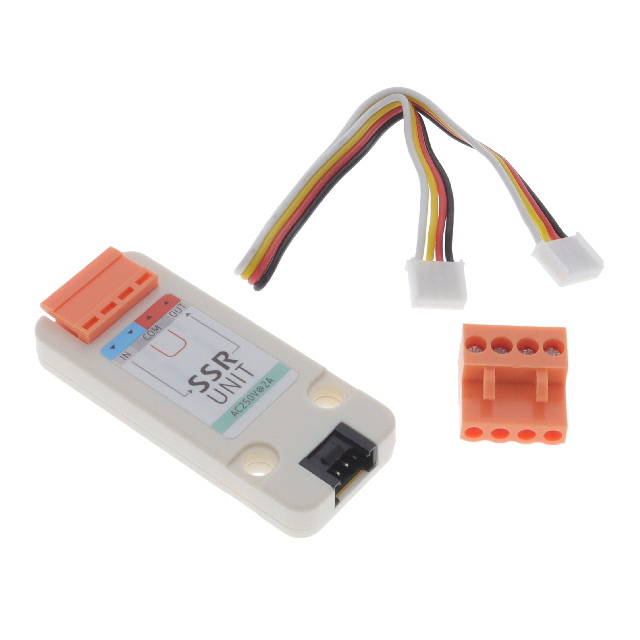

    单元固态继电器 (Unit SSR) 是一种先进的电子元器件,以其卓越的功能和广泛的应用而备受关注。它不同于传统的电磁继电器,其开关寿命显著长于后者。通过集成 MOC3043M 光耦隔离和零交叉检测技术,Unit SSR 支持 3.3-5V DC 输入控制信号,并能够输出单相 220-250V AC 电源。这种继电器因其快速响应、无物理接触磨损和高度可靠性,在照明控制、CNC 机床等领域得到广泛应用,尤其适合需要频繁开关线路的场合。

    技术参数


    | 参数 | 描述 |

    | 晶闸管型号 | BT136S |
    | 光耦隔离型号 | MOC3043 |
    | 控制信号 | 3.3-5V DC |
    | 工作电压(输出) | 单相 AC: 220-250V |
    | 最大负载电流 | 2A |
    | 控制通道数 | 1 |
    | 过流保护 | 内置 2A 熔断器 |
    | 工作温度范围 | -10°C 至 +80°C |
    | 净重 | 52g |
    | 毛重 | 70g |
    | 尺寸 | 54 x 54 x 16mm |
    | 包装尺寸 | 75 x 60 x 20mm |

    产品特点和优势


    Unit SSR 的核心优势在于其卓越的性能和广泛的适用性:
    1. 快速响应:拥有微秒级的开闭速度,确保高效运行。
    2. 高可靠性:无物理接触,避免机械磨损,使用寿命更长。
    3. 低噪音:完全无声操作,特别适用于复杂环境中。
    4. 集成保护:内置过流保护和光耦隔离设计,保障电路安全。
    5. 易于接入:支持 Grove 接口,方便开发和调试。
    6. 编程便捷:支持 UIFlow 图形化编程,轻松实现远程控制。
    7. 紧凑设计:体积小巧,节省空间。

    应用案例和使用建议


    Unit SSR 广泛应用于工业和家庭照明、电机控制、加热设备及医疗设备等领域。例如,在舞台灯光系统中,其快速响应特性可以满足高频切换需求;在工业生产线上,用于 CNC 机床的自动化控制时,能显著提升效率。
    使用建议:
    - 在使用高电压 AC 负载时务必注意安全,避免带电操作。
    - 请确保仅用于交流负载。
    - 配合 UIFlow 图形化编程工具,快速实现复杂的控制逻辑。

    兼容性和支持


    Unit SSR 设计兼容多种电子模块和控制器,如 M5Stack。同时,厂商提供全面的技术支持和完善的售后服务,帮助用户解决各类问题。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 设备无法正常工作 | 检查供电电压是否符合要求 |
    | 过热现象 | 确保散热良好,必要时增加外部风扇 |
    | 输出不稳定 | 检查接线是否牢固,重新连接负载 |

    总结和推荐


    Unit SSR 是一款兼具创新性和实用性的电子元器件,凭借其快速响应、高可靠性和紧凑设计,在众多应用领域展现出强大的竞争力。无论是在工业控制还是家庭自动化场景中,它都能提供卓越的性能表现。强烈推荐对高频率开关和稳定性能有较高要求的用户选择 Unit SSR。
    最终评分:★★★★★

U122参数

参数
零件状态 在售
包装方式 散装

U122厂商介绍

M5STACK是一家中国的创新型科技公司,专注于开发和生产模块化、易于编程的物联网硬件平台。其主营产品包括M5Core、M5Stick、M5Paper、M5Fire等系列,这些产品广泛应用于教育、智能家居、工业自动化、医疗健康等多个领域。

M5STACK的产品分类主要包括:
1. M5Core系列:基础模块,集成了显示屏、传感器和通信模块,适合作为项目核心。
2. M5Stick系列:便携式模块,体积小巧,便于携带和快速部署。
3. M5Paper系列:电子纸显示屏模块,低功耗,适合长时间显示信息。
4. M5Fire系列:高性能模块,集成了更强大的处理器和更多功能。

M5STACK的优势在于:
- 模块化设计:易于扩展和定制,用户可以根据需要选择不同的模块组合。
- 易于编程:提供丰富的开发文档和示例代码,支持多种编程语言和平台。
- 社区支持:拥有活跃的开发者社区,用户可以分享经验、解决问题。
- 成本效益:相较于传统硬件解决方案,M5STACK的产品具有更高的性价比。

M5STACK以其创新的产品和解决方案,为物联网领域的开发者和企业提供了强大的技术支持和便利的开发环境。

U122数据手册

厂牌 PDF简要描述 下载
M5STACK/深圳明栈信息 评估、开发板开发工具 M5STACK/深圳明栈信息 U122 U122数据手册
