U097

产品描述: M5Stack 开发工具附件, 使用于M5 芯, M5StickC , M5StickV
供应商型号: 2305146
供应商: 海外现货
标准整包数: 1
M5STACK/深圳明栈信息 评估、开发板开发工具 U097

U097概述

    # 4-Relay 技术手册概述

    产品简介


    产品类型

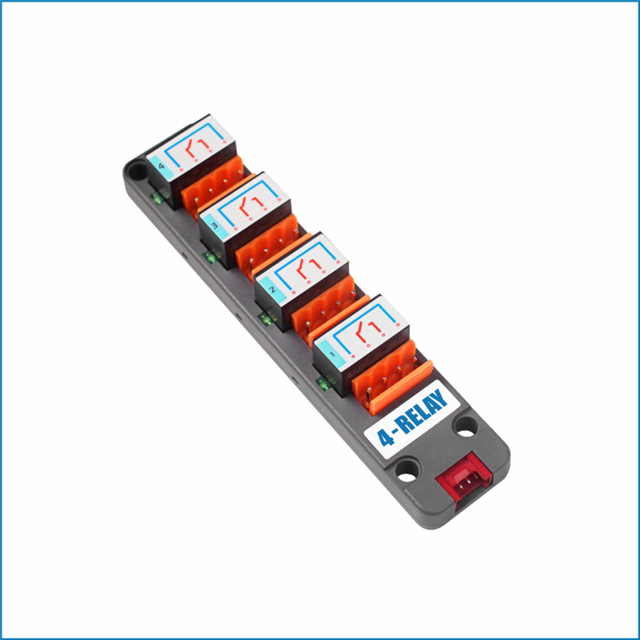

    本手册所描述的是4-Relay(四路继电器)单元,这是一款集成式四路继电器模块,可通过I2C协议进行控制。每个继电器的最大控制电压为交流250V/直流28V,额定电流为10A,瞬时电流可承受高达16A。
    主要功能
    - 每个继电器可以独立控制。
    - 继电器状态可以通过LED指示灯显示。
    应用领域
    - 数字信号切换
    - 可编程电源开关
    - 广泛应用于工业自动化、智能家居等领域

    技术参数


    | 参数 | 规格 |

    | 最大输入电压 | 交流250V/直流28V |
    | 额定电流 | 10A |
    | 最大瞬时电流 | 16A |
    | 通信协议 | I2C(地址:0x26) |
    | 净重 | 40g |
    | 毛重 | 84g |
    | 产品尺寸 | 1122318mm |
    | 包装尺寸 | 1256522mm |

    产品特点和优势


    1. 集成化设计:这款4-Relay单元集成了四个独立的继电器,使得整体安装更为简便。
    2. 高效通讯:通过I2C通信,可以方便地控制多个继电器的状态。
    3. 易于操作:通过按钮A切换继电器编号,按钮B切换LED同步/异步模式,按钮C控制所有继电器。
    4. 可靠的安全性能:最大控制电压达到250V,能够应对多种高电压需求。

    应用案例和使用建议


    使用案例
    这款4-Relay单元适用于需要进行多路数字信号切换和控制的应用场景,例如智能家居系统、工业自动化设备等。
    使用建议
    - 在实际应用中,根据负载类型合理选择控制电压。
    - 注意连接线缆长度不要过长,以避免信号衰减和干扰。

    兼容性和支持


    兼容性
    - 该产品支持I2C通信协议,与多种主控制器(如Arduino)兼容。
    - 可以与M5Core(GROVE A)等系列设备配合使用。
    支持和服务
    - 厂商提供了易载程序(EasyLoader),可以快速烧录固件到主控板。
    - 可以通过点击链接查看相应的驱动安装教程。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 无法与主控制器连接 | 检查I2C通信地址是否正确配置。 |
    | LED指示灯不亮 | 确认继电器已成功激活,且电压等级匹配。 |
    | 继电器未能正常切换 | 检查继电器线路连接是否牢固。 |

    总结和推荐


    优缺点

    总结


    优点:
    - 集成度高,结构紧凑。
    - I2C通信协议简单易用。
    - 具备灵活的控制模式,满足多种应用场景需求。
    缺点:
    - 对于特定负载可能需要额外散热措施。
    推荐使用
    基于上述特性与应用场景,推荐在需要进行多路信号切换和控制的场合使用这款4-Relay单元。它不仅具备出色的性能,而且使用起来非常方便。

U097参数

参数
零件状态 在售

U097厂商介绍

M5STACK是一家中国的创新型科技公司,专注于开发和生产模块化、易于编程的物联网硬件平台。其主营产品包括M5Core、M5Stick、M5Paper、M5Fire等系列,这些产品广泛应用于教育、智能家居、工业自动化、医疗健康等多个领域。

M5STACK的产品分类主要包括:
1. M5Core系列:基础模块,集成了显示屏、传感器和通信模块,适合作为项目核心。
2. M5Stick系列:便携式模块,体积小巧,便于携带和快速部署。
3. M5Paper系列:电子纸显示屏模块,低功耗,适合长时间显示信息。
4. M5Fire系列:高性能模块,集成了更强大的处理器和更多功能。

M5STACK的优势在于:
- 模块化设计:易于扩展和定制,用户可以根据需要选择不同的模块组合。
- 易于编程:提供丰富的开发文档和示例代码,支持多种编程语言和平台。
- 社区支持:拥有活跃的开发者社区,用户可以分享经验、解决问题。
- 成本效益:相较于传统硬件解决方案,M5STACK的产品具有更高的性价比。

M5STACK以其创新的产品和解决方案,为物联网领域的开发者和企业提供了强大的技术支持和便利的开发环境。

U097数据手册

厂牌 PDF简要描述 下载
M5STACK/深圳明栈信息 评估、开发板开发工具 M5STACK/深圳明栈信息 U097 U097数据手册

U097封装设计

查看详情并下载
Symbol
Footprint
3D Model
