EPC9515

产品描述:
供应商型号: 917-1178-ND
供应商: Digi-Key
标准整包数: 1
EFFICIENT POWER CONVERSION 评估、开发板开发工具 EPC9515

EPC9515概述


    产品简介

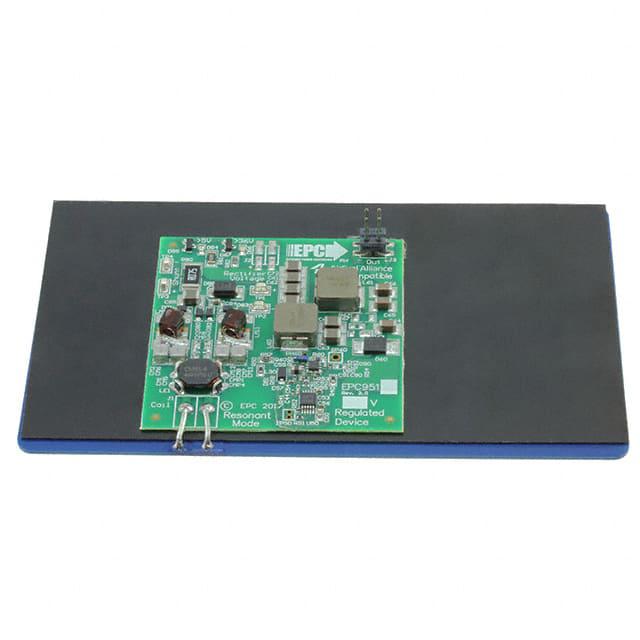

    产品名称:EPC9515 无线功率接收器
    基本介绍:
    EPC9515 是一款高效无线功率接收器,能够在6.78 MHz(ISM频段最低频率)下工作,并能输出高达10W的功率。它能够为移动设备提供5V的稳压输出,符合AirFuel™标准。EPC9515 内置了一个Category 4 AirFuel兼容设备线圈及电路,采用了高频肖特基二极管全桥整流器、直流平滑电容和5V稳压器。该稳压器基于一个SEPIC转换器,其核心是具有200V耐压能力的EPC2019氮化镓(eGaN)场效应晶体管(FET)。该功率电路连接到线圈背面,配备了铁氧体屏蔽层,防止电路干扰线圈的磁场。
    主要功能:
    - 输出电压范围:4.8 V至5.1 V
    - 输出电流范围:0 A至2 A
    - 最高无调节输出电压:38 V
    应用领域:
    EPC9515广泛应用于各类移动设备的无线充电系统中,尤其适用于需要高效、稳定供电的应用场合。

    技术参数


    | 参数 | 规格 |

    | 无调节输出电压 | 38 V |
    | 无调节输出电流 | 2 A |
    | 无调节输出电压启控点 | 10.96 V |
    | 无调节输出电压失控点 | 5.96 V |
    | 调节输出电压范围 | 4.8 V至5.1 V |
    | 调节输出电流范围 | 0 A至2 A |
    | 无线频率 | 6.78 MHz |

    产品特点和优势


    特点:
    - 高效的无线能量传输:EPC9515采用EPC2019 eGaN FET,能显著提升能源转换效率。
    - 稳定的电压调节:内置SEPIC转换器确保输出电压的稳定。
    - 过载保护:通过TVS二极管实现过电压保护,避免过热损坏。
    - 易于测量:带有kelvin连接器,方便准确测量输出电压和电流。
    优势:
    - 高效且可靠的电源管理:适合于需要长期稳定供电的移动设备。
    - 兼容性强:适用于各种符合AirFuel标准的无线充电系统。
    - 温度控制:通过合理设计保证设备在较高温度下仍可稳定运行。

    应用案例和使用建议


    实际应用:
    EPC9515被广泛用于无线充电站、便携式电子设备、智能家居等场合。根据AirFuel™标准,EPC9515可以在低功耗环境下高效传输能量,适用于各种小型电子设备的充电需求。
    使用建议:
    - 由于EPC9515无散热器,实验过程中要特别注意温度监测,使用红外测温仪定期检查设备温度。
    - 在使用过程中,要确保负载正确连接,避免短路或过载。
    - 使用时最好参考官方提供的接线图和测量方法,以确保安全可靠。

    兼容性和支持


    兼容性:
    EPC9515设计与EPC9128 (16 W EPC9509) 和EPC9120 (33 W EPC9512) 发射器兼容。该系统易于集成到现有充电基础设施中,提高了设备的互操作性。
    厂商支持:
    EPC公司为用户提供详细的安装和操作指南,并提供技术支持和故障排除服务。对于特定条件下需要调整的线圈调谐,请联系EPC公司获取具体指导。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 设备温度过高 | 定期检查设备温度,使用散热器并减少负载 |
    | 无调节电压超出限制 | 确保发射端与接收端之间保持适当距离 |
    | 设备无法启动 | 检查所有连接是否正确,重新安装并检查跳线|

    总结和推荐


    综合评估:
    EPC9515是一款高度集成且高效的无线功率接收器,具备出色的能量转换效率和稳定性。尽管存在一定的实验风险和使用注意事项,但通过合理的使用和维护,该产品可以满足各种无线充电需求,特别是在消费类电子产品和物联网设备的充电应用中表现优异。
    推荐使用:
    鉴于其卓越的性能和广泛的应用范围,我们强烈推荐使用EPC9515作为高效、可靠的无线功率接收解决方案。

EPC9515参数

参数
零件状态 在售
包装方式 散装

EPC9515厂商介绍

Efficient Power Conversion Corporation(EPC)是一家领先的增强型氮化镓(eGaN)功率管理集成电路(IC)制造商。EPC专注于开发和生产高性能的功率管理解决方案,其产品广泛应用于各种领域,包括汽车、工业、消费电子、电信和计算机等。

EPC的主营产品分类包括:

1. eGaN FETs(增强型氮化镓场效应晶体管):提供高效率、高频率和高功率密度的功率转换解决方案。
2. ICs(集成电路):包括电源管理IC、驱动器IC等,用于实现复杂的功率管理功能。
3. Power Management Solutions(功率管理解决方案):提供定制化的功率管理解决方案,以满足特定应用的需求。

EPC的优势在于:

1. 高性能:EPC的eGaN技术提供了业界领先的性能,包括高效率、高频率和高功率密度。
2. 可靠性:EPC的产品经过严格的测试和认证,确保在各种环境下的可靠性。
3. 创新:EPC不断投资于研发,以推动氮化镓技术的发展和应用。
4. 定制化:EPC提供定制化的解决方案,以满足客户的特定需求。

EPC通过其高性能的eGaN技术,为全球客户提供了创新的功率管理解决方案,推动了电力电子技术的发展。

EPC9515数据手册

厂牌 PDF简要描述 下载
EFFICIENT POWER CONVERSION 评估、开发板开发工具 EFFICIENT POWER CONVERSION EPC9515 EPC9515数据手册

EPC9515封装设计

查看详情并下载
Symbol
Footprint
3D Model
