VHRR-9N

厂牌: JST
产品描述: 1 导线安装 35.58mm(长度)*10.5mm(高度)
供应商型号: J-VHRR-9N
供应商: 云汉优选
标准整包数: 500

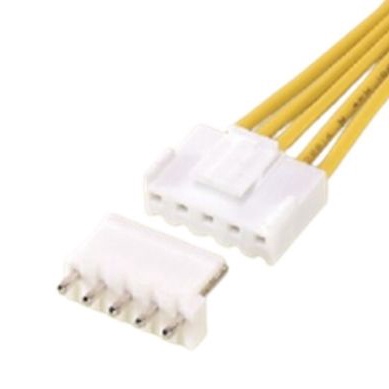

JST 矩形连接器 - 板载/直接线对板 VHRR-9N

VHRR-9N概述


    产品简介


    VH CONNECTOR 是一种3.96毫米间距的可分离式压接型连接器,适用于印刷电路板。它具有紧凑设计和高电流承载能力,适用于各种信号、电源和输出电路,广泛应用于消费电子产品中。VH CONNECTOR 采用独特的盒接触设计,能够提供可靠的安全接触和安装,适用于工业、医疗、通信等多个领域。

    技术参数


    - 电流额定值:10A(AC/DC),适用线径范围为AWG #22至#16
    - 电压额定值:250V(AC/DC)
    - 温度范围:-25℃至+85℃
    - 接触电阻:初始值为最大10mΩ,环境测试后为最大20mΩ
    - 绝缘电阻:最小1,000 MΩ
    - 耐压:1,500 VAC/分钟
    - 适用PCB厚度:1.6毫米
    - 注意事项:切勿并联超出额定电流的分支电流,以免造成电流不平衡或其他问题

    产品特点和优势


    1. 可靠性和大电流承载能力:VH CONNECTOR 采用盒接触设计,确保长期稳定可靠的连接。
    2. 安全接触和安装:该连接器具有紧凑的设计和强大的安装结构,确保了良好的接触性和机械稳定性。
    3. 应用灵活性:适用于多种电路类型,包括信号、电源和输出电路,具有广泛的适用性。

    应用案例和使用建议


    VH CONNECTOR 主要用于消费电子、医疗设备和通信系统等领域。例如,在一款便携式医疗设备中,VH CONNECTOR 被用于连接多个传感器和控制单元,确保数据传输的稳定性和可靠性。
    使用建议:
    - 确保并联电路的设计合理,避免电流不平衡。
    - 在使用过程中,注意参考终端和连接器的使用说明。
    - 在需要处理高电流的情况下,设计电路时留有足够的余量。

    兼容性和支持


    VH CONNECTOR 具有良好的兼容性,可以与多种PCB和连接线配合使用。制造商提供了详细的安装指南和技术文档,以确保正确安装和使用。此外,还提供了完善的售后服务和支持。

    常见问题与解决方案


    1. 问题: 如何避免电流不平衡?
    - 解决办法: 设计电路时,尽量避免并联电路的电流超过额定值,合理布局电路并留有余量。

    2. 问题: 如何确保正确的连接?
    - 解决办法: 严格按照产品手册进行安装,确保连接器和PCB之间的连接正确无误。
    3. 问题: 有哪些注意事项?
    - 解决办法: 遵循产品手册中的操作指南,特别是在高电流应用时,选择合适的材料和设计。

    总结和推荐


    VH CONNECTOR 以其高可靠性、大电流承载能力和广泛的应用场景,在市场上表现出色。它的紧凑设计和可靠性能使其成为消费电子产品、医疗设备和通信系统的理想选择。强烈推荐在相关项目中使用此产品,特别是在需要高性能连接器的地方。

VHRR-9N参数

参数
电缆间距 -
排数 1
触头镀层 -
电缆端接 -
针脚数 -
触头镀层厚度 -
类型 -
颜色 -
长*宽*高 35.58mm(长度)*10.5mm(高度)
安装方式 导线安装

VHRR-9N厂商介绍

JST(日本压着端子制造株式会社)是一家总部位于日本大阪的全球性电子连接器制造商,成立于1957年。JST公司专注于研发、生产和销售各种电子连接器,包括端子、线束、传感器等,广泛应用于汽车、工业控制、医疗设备、消费电子等领域。

JST的主营产品分类主要包括:
1. 端子和连接器:包括圆形、扁平、直角等不同形状和尺寸的端子,以及相应的连接器。
2. 线束:提供定制化的线束解决方案,满足不同设备和应用的需求。
3. 传感器:包括温度、湿度、压力等多种传感器,用于监测和控制各种环境参数。

JST的优势在于:
1. 技术创新:JST拥有强大的研发能力,不断推出新技术和产品,满足市场的变化需求。
2. 品质保证:JST注重产品质量,通过严格的质量控制和检测流程,确保产品的可靠性和稳定性。
3. 定制服务:JST提供定制化的产品和服务,根据客户的具体需求,提供个性化的解决方案。
4. 全球布局:JST在全球设有多个生产基地和销售网络,能够快速响应各地市场的需求。

VHRR-9N数据手册

厂牌 PDF简要描述 下载
JST 矩形连接器 - 板载/直接线对板 JST VHRR-9N VHRR-9N数据手册

VHRR-9N封装设计

查看详情并下载
Symbol
Footprint
3D Model
