首页  >  产品百科  >  XMP-07V

XMP-07V

厂牌: JST
产品描述: JST 压接连接器外壳, 7路, 2.5mm节距, Single行
供应商型号: JY-XMP-07V
供应商: 云汉优选
标准整包数: 1

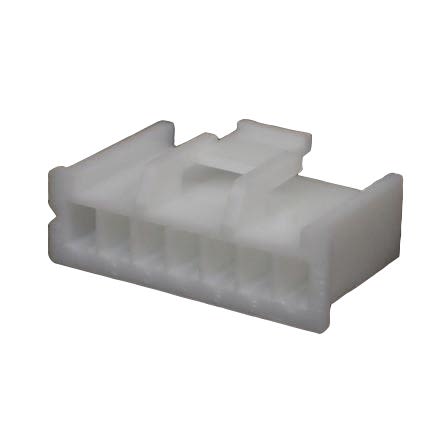

JST 矩形连接器 - 板载/直接线对板 XMP-07V

XMP-07V概述


    产品简介


    XM CONNECTOR 是一种2.5毫米间距的压接式电线对电线连接器。该系列连接器具备内嵌式锁止结构和二次保持器,能够提供额外的保护以防止非插入或断开的情况。主要功能包括内部锁定机制、二次保持器和锁扣结构,使其非常适合应用于多种不同类型的面板上。此外,接触点能顺畅地插入外壳,避免与内部障碍物碰撞。XM CONNECTOR 广泛应用于工业自动化、电信设备、家用电器等多个领域。

    技术参数


    | 参数 | 值 |

    | 额定电流 | 3 A AC/DC |
    | 额定电压 | 250 V AC/DC |
    | 工作温度范围 | -25°C 至 +85°C |
    | 接触电阻(初始值) | ≤ 10 mΩ |
    | 接触电阻(测试后) | ≤ 20 mΩ |
    | 绝缘电阻 | ≥ 500 MΩ |
    | 耐压能力 | 1,500 VAC/分钟 |
    | 适用线缆 | AWG #28 至 #20 |
    | 适用面板厚度 | 0.5 至 1.8 mm |

    产品特点和优势


    XM CONNECTOR 具备以下几个显著特点和优势:
    1. 二次保持器设计:确保连接器在受到意外撞击时仍能保持稳定连接。
    2. 内置锁止机制:增强连接可靠性,防止意外断开。
    3. 适应性强:适用于各种面板,提高了其灵活性和适用性。
    4. 高可靠性:通过严格的绝缘和接触电阻测试,确保长期使用中的稳定性和安全性。

    应用案例和使用建议


    XM CONNECTOR 在工业自动化设备中的布线连接中表现出色,例如控制柜内的接线和信号传输。为了更好地发挥其优势,在实际使用中需要注意以下几点:
    1. 确保所有安装孔均无毛刺,以免损伤连接器。
    2. 在多孔安装时,需充分考虑面板强度。
    3. 连接器必须从孔的同一侧插入,避免误操作导致连接不良。

    兼容性和支持


    该产品符合RoHS2标准,且可通过JST联系获得更多信息和支持。由于其标准化的设计,XM CONNECTOR 能够方便地与其他品牌的同类产品兼容使用,使得集成和替换变得更加简单便捷。

    常见问题与解决方案


    1. 问题:接触电阻过高
    - 解决方案:检查连接器的接触部分是否有污垢或损坏,进行清洁或更换。

    2. 问题:连接不稳定
    - 解决方案:确认安装是否到位,二次保持器是否完全固定。

    3. 问题:面板无法正确插入
    - 解决方案:检查安装孔尺寸是否符合要求,重新调整孔径或孔距。

    总结和推荐


    综上所述,XM CONNECTOR凭借其可靠的性能、广泛的适用性和便捷的安装方式,在工业应用中表现出色。它的二次保持器和锁止机制为其提供了强大的防护能力,特别适合于需要高可靠性的场合。对于寻求高效、稳定连接解决方案的工程师和采购人员而言,XM CONNECTOR无疑是一个值得信赖的选择。因此,我们强烈推荐使用XM CONNECTOR作为工业应用中的电线连接解决方案。

XMP-07V参数

参数
触头镀层厚度 -
类型 BOARD CONNECTOR,PLUG
颜色 -
电缆间距 -
排数 1
触头镀层 -
电缆端接 -
针脚数 -
长*宽*高 19.8mm(长度)*12mm(高度)
安装方式 导线安装
零件状态 在售
包装方式 袋装

XMP-07V厂商介绍

JST(日本压着端子制造株式会社)是一家总部位于日本大阪的全球性电子连接器制造商,成立于1957年。JST公司专注于研发、生产和销售各种电子连接器,包括端子、线束、传感器等,广泛应用于汽车、工业控制、医疗设备、消费电子等领域。

JST的主营产品分类主要包括:
1. 端子和连接器:包括圆形、扁平、直角等不同形状和尺寸的端子,以及相应的连接器。
2. 线束:提供定制化的线束解决方案,满足不同设备和应用的需求。
3. 传感器:包括温度、湿度、压力等多种传感器,用于监测和控制各种环境参数。

JST的优势在于:
1. 技术创新:JST拥有强大的研发能力,不断推出新技术和产品,满足市场的变化需求。
2. 品质保证:JST注重产品质量,通过严格的质量控制和检测流程,确保产品的可靠性和稳定性。
3. 定制服务:JST提供定制化的产品和服务,根据客户的具体需求,提供个性化的解决方案。
4. 全球布局:JST在全球设有多个生产基地和销售网络,能够快速响应各地市场的需求。

XMP-07V数据手册

厂牌 PDF简要描述 下载
JST 矩形连接器 - 板载/直接线对板 JST XMP-07V XMP-07V数据手册

XMP-07V封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 0.341
1000+ ¥ 0.3006
库存: 5819
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 0.34
直接购买
加入购物车
