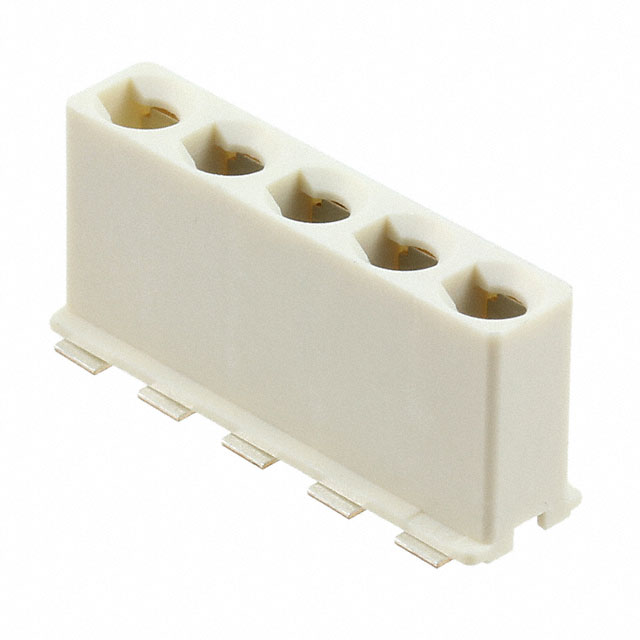

009296005553906

厂牌: AVX
产品描述: Individual Wires 1 5pin 锡 白色 插入 4mm 贴片安装 20mm(长度)*6.6mm(高度)
供应商型号: 581-009296005553906
供应商: Mouser
标准整包数: 1

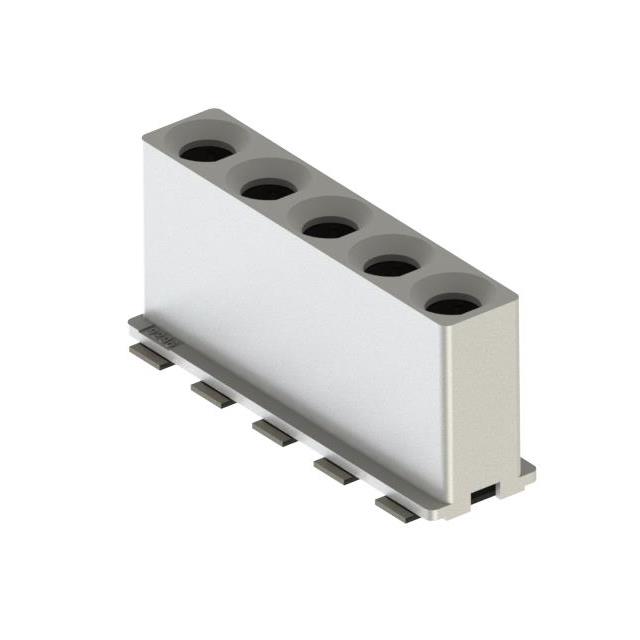

AVX 矩形连接器 - 板载/直接线对板 009296005553906

009296005553906概述


    产品简介


    POKE-HOME: VERTICAL TOP ENTRY(垂直顶部插入式) 是一种适用于工业电子市场的创新性连接器,属于电线到电路板(WTB)连接器类别。这类连接器主要用于工业和高可靠性应用,能有效替代现有的焊锡连接方式和昂贵的双部件连接器产品。该系列连接器具有单插头插入的特点,适用于18-26号线规的电线,为设计工程师提供了一个成本效益高且性能优越的选择。

    技术参数


    - 电压额定值:单排最大为600VAC,多排最大为300VAC
    - 电流额定值:不同线规对应电流不同(例如18AWG对应7A,20AWG对应6A)
    - 工作温度范围:-40°C至+125°C
    - 接触材料:铜合金
    - 接触电镀:镍上镀锡
    - 耐用性:可达5个循环
    - 绝缘直径:最大2.2mm
    - 认证:UL文件#E90723

    产品特点和优势


    - 工业和高可靠性应用:适合需要高稳定性的应用场景。
    - 成本效益:用以取代传统的焊锡连接方式和昂贵的双部件连接器,从而降低成本。
    - 多功能性:支持18-26号线规的实心或绞合线,带或不带镀层。
    - 安装简易:只需简单剥离和插入即可完成布线。
    - 易于拆卸和替换:通过旋转或使用小刀型拔出工具即可轻松实现。

    应用案例和使用建议


    应用案例:适用于各种工业设备中的电线到电路板连接,如工业控制系统、通信设备和自动化设备。
    使用建议:
    - 在实际使用中,建议选择合适的线规和电镀类型,以确保最佳的电气性能和机械稳定性。
    - 安装时需注意保持正确的绝缘直径,避免损坏连接器内部结构。
    - 定期检查连接器状态,特别是在严苛环境中使用时,确保连接器能够长期可靠运行。

    兼容性和支持


    - 兼容性:该连接器与多种线材兼容,支持18-26号线规的实心或绞合线。
    - 支持和服务:用户可参考产品规格书(编号201-01-151)和应用笔记(编号201-01-152)获取详细信息,或者联系制造商获取更多支持服务。

    常见问题与解决方案


    - Q:如何正确安装此连接器?
    - A:参照产品规格书和应用笔记中的说明,进行详细的安装步骤。

    - Q:如何安全地移除电线?
    - A:使用旋转或拔出工具轻轻操作,确保不损伤连接器和电线。
    - Q:如果连接器出现故障怎么办?
    - A:首先检查是否遵循正确的安装和使用方法。若仍有问题,请联系制造商寻求技术支持。

    总结和推荐


    POKE-HOME: VERTICAL TOP ENTRY 连接器凭借其高性能、易安装、低成本和广泛的应用范围,成为许多工业项目中不可或缺的组件。它不仅满足了设计工程师的需求,还提供了可靠的电气性能和机械稳定性。因此,强烈推荐在需要高可靠性连接的项目中采用这款连接器。

009296005553906参数

参数 值
排数 1
触头镀层 锡
电缆端接 插入
针脚数 5pin
触头镀层厚度 -
类型 Individual Wires
颜色 白色
电缆间距 4mm
长*宽*高 20mm(长度)*6.6mm(高度)
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带装

009296005553906厂商介绍

AVX现以KYOCERA AVX品牌开展业务,是一家电子元件制造与供应企业,提供被动元件以及传感、控制、连接器和天线解决方案。公司在多个国家设有研发及制造设施,通过全球销售与服务网络支持客户的元件应用和系统设计需求。

在云汉芯城,用户可通过完整 MPN、产品类别或 BOM 查询 AVX 相关型号,如 TAJB226K016RNJ、SMAJ15CA、TAJB106K025RNJ、SMBJ6.5CA 等,并进一步核对 datasheet、库存、MOQ/SPQ、交期、合规文件需求和可替代型号信息。

【采购提示】型号规格请以 datasheet 为准;库存、价格、MOQ/SPQ 和交期请以实时查询、RFQ 回复或销售确认为准。
