009176002732906

厂牌: AVX
产品描述: Individual Wires 1 2pin 锡 白色 IDC 4mm 贴片安装
供应商型号: DMT-009176002732906
供应商: 海外现货
标准整包数: 600

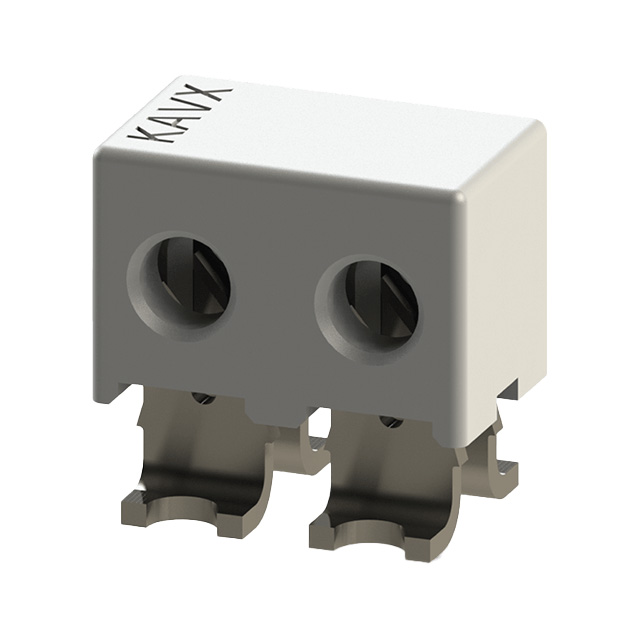

AVX 矩形连接器 - 板载/直接线对板 009176002732906

009176002732906概述


    产品简介


    AVX 9176系列绝缘位移连接器(IDC) 是一种专为严苛工业和汽车应用设计的表面贴装式连接器。这类连接器主要用于将18至24 AWG的电线可靠地连接到印刷电路板(PCB)。这些连接器自2007年推出以来,在多种应用中得到了广泛应用,例如智能电表、传感器等。9176系列因其小巧的尺寸和高性能而受到青睐,如今更是通过提高易用性,进一步提升了其市场竞争力。

    技术参数


    - 电流额定值: 10安培/接触
    - 电压额定值: 300VAC
    - 操作温度范围: -40°C 至 +125°C
    - 接触材料: 磷青铜
    - 镀层: 镍上锡
    - 绝缘材料: 尼龙UL94VO

    产品特点和优势


    - 可靠的气体密封连接:IDC接触器可为PCB提供长期可靠的气体密封连接。
    - 便捷的操作:塑料帽在自动放置前保留接触器的位置,之后充当装配工具,无需特殊工具。
    - 高度可靠性:经过汽车级别测试,通过了冲击、振动和温度循环测试。
    - 向后兼容:接触器和脚印模式与现有9176系列完全兼容,保持功能一致。
    - 成本效益:IDC接触器相比焊接或压接工艺可以减少总体应用成本。

    应用案例和使用建议


    应用场景:
    - 连接离散电线组件到PCB
    - 电源和信号线引入PCB
    - 多块PCB串联,形成连续串
    使用建议:
    - 在选择电线时,需要根据具体型号确认电线规格,避免尺寸不匹配导致无法正确安装。
    - 使用过程中,注意严格按照制造商的组装程序进行,以确保最佳性能和可靠性。

    兼容性和支持


    这些连接器具有良好的兼容性,适用于多种电线规格(18至24 AWG),包括实心和绞合电线。此外,供应商还提供了详细的组装指南和技术支持,确保用户能够顺利安装和使用产品。

    常见问题与解决方案


    问题1: 连接器如何处理不同类型的电线?
    - 解决方案: 按照说明书的规格表选择正确的电线。例如,型号701适用于18 AWG绞合线,而型号711则适合20 AWG实心和绞合线。
    问题2: 如何确保连接器在高振动环境下稳定运行?
    - 解决方案: 确保在安装前进行了严格的机械和环境测试。按照制造商的建议进行安装和调试,以确保产品的可靠性。

    总结和推荐


    AVX 9176系列绝缘位移连接器是一款功能强大且易于使用的解决方案,特别适用于严苛的应用环境。它不仅具有出色的性能和稳定性,而且易于安装和维护,使得它在工业和汽车应用中非常受欢迎。鉴于其广泛的应用领域和优越的功能,我强烈推荐使用这款产品。
    通过以上的分析,可以看出AVX 9176系列连接器不仅具备高性能和高可靠性,而且提供了良好的用户体验,特别是在复杂应用环境中表现出色。因此,对于寻求高品质和可靠性的客户而言,AVX 9176系列是不可多得的选择。

009176002732906参数

参数
颜色 白色
电缆间距 4mm
排数 1
触头镀层
电缆端接 IDC
针脚数 2pin
触头镀层厚度 -
类型 Individual Wires
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

009176002732906厂商介绍

AVX公司是一家全球领先的电子元件制造商,专注于生产和供应各种被动电子元件,包括电容器、电感器、滤波器和保护元件等。其产品广泛应用于通信、计算机、消费电子、工业、医疗和汽车等领域。

AVX的主要产品分类包括:
1. 电容器:包括陶瓷电容器、钽电容器、薄膜电容器等。
2. 电感器:包括功率电感器、射频电感器、滤波电感器等。
3. 滤波器:包括EMI滤波器、电源滤波器、音频滤波器等。
4. 保护元件:包括瞬态电压抑制器、气体放电管、保险丝等。

AVX的优势在于:
1. 技术创新:AVX不断研发新技术,提供高性能、高可靠性的产品。
2. 产品多样性:AVX提供广泛的产品线,满足不同客户的需求。
3. 质量控制:AVX严格遵循ISO9001和ISO14001等国际标准,确保产品质量。
4. 全球服务:AVX在全球设有多个销售和服务网点,为客户提供及时的支持。

009176002732906数据手册

厂牌 PDF简要描述 下载
AVX 矩形连接器 - 板载/直接线对板 AVX 009176002732906 009176002732906数据手册

009176002732906封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
600+ $ 0.4355 ¥ 3.6796
库存: 5400
起订量: 1200 增量: 0
交货地:
最小起订量为:600
合计: ¥ 2207.76
