00-9175-002-701-106

厂牌: AVX

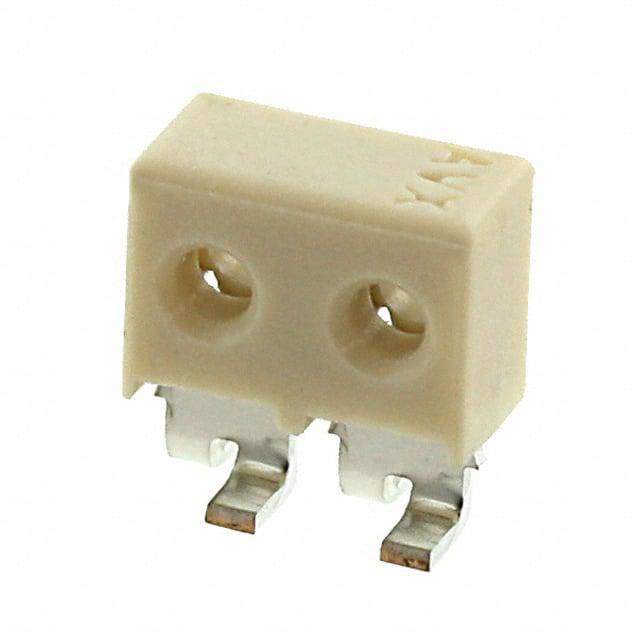

产品描述: Individual Wires 1 2pin 锡 白色 IDC 2.5mm 贴片安装 5mm(长度)*2.5mm(高度)
供应商型号:
供应商:
标准整包数: 0
AVX 矩形连接器 - 板载/直接线对板 00-9175-002-701-106

00-9175-002-701-106概述


    产品简介


    9175系列Capped IDC(绝缘位移连接器)是一种专为电线到板式连接而设计的高性能产品。此系列产品主要用于工业和汽车领域,特别是在需要可靠且简单连接的地方。它特别适合用于连接26至28 AWG(美国线规)的电线到印刷电路板(PCB),确保了在恶劣环境下的稳定性和可靠性。

    技术参数


    - 电流等级:1安培/接触点
    - 电压等级:150 VAC
    - 操作温度范围:-40°C至+125°C
    - 绝缘材料:Nylon UL94V0
    - 触点材料:磷青铜
    - 电镀:镍上镀锡

    产品特点和优势


    - 气密连接:IDC触点提供可靠的长期连接,无需额外的焊接或压接步骤。
    - 用户友好:塑料帽在自动放置前固定触点,随后作为装配工具终止电线,无需特殊工具。
    - 高可靠性:通过汽车级别的冲击、振动及温度循环测试,确保产品的稳定性和可靠性。
    - 向后兼容:保持与现有9175系列相同触点和脚印模式,确保全向兼容和功能。
    - 成本效益:与传统的焊接或压接过程相比,IDC连接减少了总成本。

    应用案例和使用建议


    - 应用场景:连接离散电线组件到PCB、为PCB引入电源和信号、多个PCB的菊花链连接。
    - 使用建议:对于需要频繁更换或拆卸的连接,可以考虑选择带有“Wire Stop”的版本以保护线端。

    兼容性和支持


    - 兼容性:该产品与现有的9175系列完全兼容,能够直接替换使用。
    - 支持信息:提供详尽的应用指南和技术文档,便于安装和维护。

    常见问题与解决方案


    1. 问题:如何正确插入电线?
    - 解决办法:确保电线已完全插入塑料帽内,然后轻轻按压塑料帽,使电线牢固固定。

    2. 问题:触点材料是否会腐蚀?
    - 解决办法:触点采用镍上镀锡工艺,具有良好的抗腐蚀性能。

    总结和推荐


    9175系列Capped IDC连接器凭借其高可靠性、易用性和成本效益,在电线到板式的连接应用中表现优异。特别是在工业和汽车领域,这种连接器是值得信赖的选择。强烈推荐给需要在苛刻环境中实现稳定可靠连接的设计者和工程师们。

00-9175-002-701-106参数

参数 值
颜色 白色
电缆间距 2.5mm
排数 1
触头镀层 锡
电缆端接 IDC
针脚数 2pin
触头镀层厚度 -
类型 Individual Wires
长*宽*高 5mm(长度)*2.5mm(高度)
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带装

00-9175-002-701-106厂商介绍

AVX现以KYOCERA AVX品牌开展业务,是一家电子元件制造与供应企业,提供被动元件以及传感、控制、连接器和天线解决方案。公司在多个国家设有研发及制造设施,通过全球销售与服务网络支持客户的元件应用和系统设计需求。

在云汉芯城,用户可通过完整 MPN、产品类别或 BOM 查询 AVX 相关型号,如 TAJB226K016RNJ、SMAJ15CA、TAJB106K025RNJ、SMBJ6.5CA 等,并进一步核对 datasheet、库存、MOQ/SPQ、交期、合规文件需求和可替代型号信息。

【采购提示】型号规格请以 datasheet 为准;库存、价格、MOQ/SPQ 和交期请以实时查询、RFQ 回复或销售确认为准。
