009296004553906

厂牌: AVX
产品描述: Individual Wires 1 4pin 锡 白色 插入 4mm 贴片安装 16mm(长度)*6.6mm(高度)
供应商型号: DMT-009296004553906
供应商: 海外现货
标准整包数: 1600

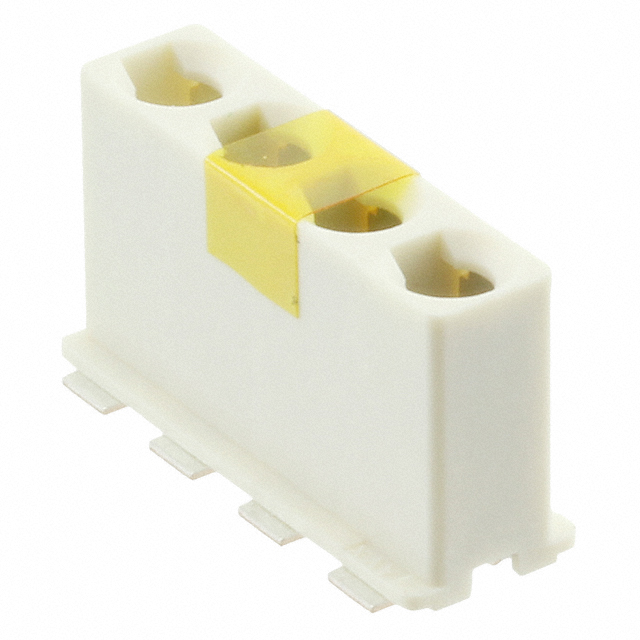

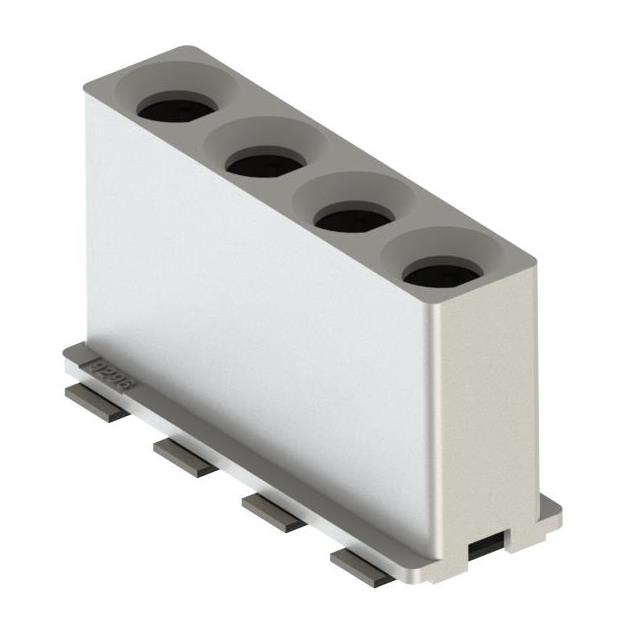

AVX 矩形连接器 - 板载/直接线对板 009296004553906

009296004553906概述

    Poke-Home: Vertical Top Entry 18-26 AWG WTB Connector

    产品简介


    Poke-Home: Vertical Top Entry 18-26 AWG WTB Connector 是一款专为工业和严苛环境设计的连接器,适用于电线到板的应用。它具有出色的机械稳定性和电线保持力,能够简单快捷地插入和移除电线。这款连接器是现有焊接到PCB的传统解决方案的理想替代品,同时降低了成本并提高了性能。

    技术参数


    - 电压等级:600VAC 单通道;300VAC 多通道(2至6通道)
    - 电流等级:
    - 18AWG: 7A
    - 20AWG: 6A
    - 22AWG: 5A
    - 24AWG: 4A
    - 26AWG: 3A
    - 工作温度范围:-40°C 至 +125°C
    - 接触材料:铜合金
    - 接触电镀:镍基上锡镀层
    - 耐用性:5次循环

    产品特点和优势


    - 双重束流盒形接触:提供最大的机械稳定性和电线保持力。
    - 带状包装:方便自动化表面贴装(SMT)放置。
    - 适用电线:可接受固态或绞合线,18至26AWG,电镀或未电镀。
    - 简易插拔:只需简单剥离和插入即可完成接线,通过旋转和拉出可轻松拆卸电线。

    应用案例和使用建议


    - 应用案例:该连接器特别适合工业和严苛环境下的电线到板应用。可用于替换传统焊接到PCB的两件式头和插座产品。
    - 使用建议:在设计时应注意电线绝缘直径不超过2.2mm,接触部分采用尼龙46、玻璃填充材料,阻燃等级UL94 V-0。在选择颜色时,参考产品手册中提供的色号。装配时建议参考产品规范201-01-151和应用说明201-01-152进行详细步骤。

    兼容性和支持


    - 兼容性:该产品适用于1至6通道的电线连接。包装采用带状形式,每个卷轴包含400个连接器,尺寸为330mm。
    - 支持:如有需要,制造商提供详细的装配和接线指南,参考产品规范和应用说明。

    常见问题与解决方案


    1. 问题:如何快速准确地安装连接器?
    - 解决方案:请参考应用说明201-01-152中的详细步骤进行安装。
    2. 问题:电线插入后如何轻易移除?
    - 解决方案:使用小型刀具工具进行插拔,或者按照应用说明进行操作。
    3. 问题:如何确保连接器的安全性和可靠性?
    - 解决方案:严格遵循装配说明,确保绝缘直径不超过2.2mm,选择合适的颜色代码,并使用符合标准的电线。

    总结和推荐


    Poke-Home: Vertical Top Entry 18-26 AWG WTB Connector凭借其优异的机械稳定性和便捷的操作方式,为工业应用提供了高性价比的解决方案。其简单的安装和拆卸过程使其在各种工业环境中表现出色。此外,该产品经过严格的测试和认证,确保长期可靠运行。综上所述,强烈推荐该款连接器用于工业电线到板的应用。

009296004553906参数

参数
类型 Individual Wires
颜色 白色
电缆间距 4mm
排数 1
触头镀层
电缆端接 插入
针脚数 4pin
触头镀层厚度 -
长*宽*高 16mm(长度)*6.6mm(高度)
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

009296004553906厂商介绍

AVX公司是一家全球领先的电子元件制造商,专注于生产和供应各种被动电子元件,包括电容器、电感器、滤波器和保护元件等。其产品广泛应用于通信、计算机、消费电子、工业、医疗和汽车等领域。

AVX的主要产品分类包括:
1. 电容器:包括陶瓷电容器、钽电容器、薄膜电容器等。
2. 电感器:包括功率电感器、射频电感器、滤波电感器等。
3. 滤波器:包括EMI滤波器、电源滤波器、音频滤波器等。
4. 保护元件:包括瞬态电压抑制器、气体放电管、保险丝等。

AVX的优势在于:
1. 技术创新:AVX不断研发新技术,提供高性能、高可靠性的产品。
2. 产品多样性:AVX提供广泛的产品线,满足不同客户的需求。
3. 质量控制:AVX严格遵循ISO9001和ISO14001等国际标准,确保产品质量。
4. 全球服务:AVX在全球设有多个销售和服务网点,为客户提供及时的支持。

009296004553906数据手册

厂牌 PDF简要描述 下载
AVX 矩形连接器 - 板载/直接线对板 AVX 009296004553906 009296004553906数据手册

009296004553906封装设计

查看详情并下载
Symbol
Footprint
3D Model
