首页  >  产品百科  >  1-5111595-9

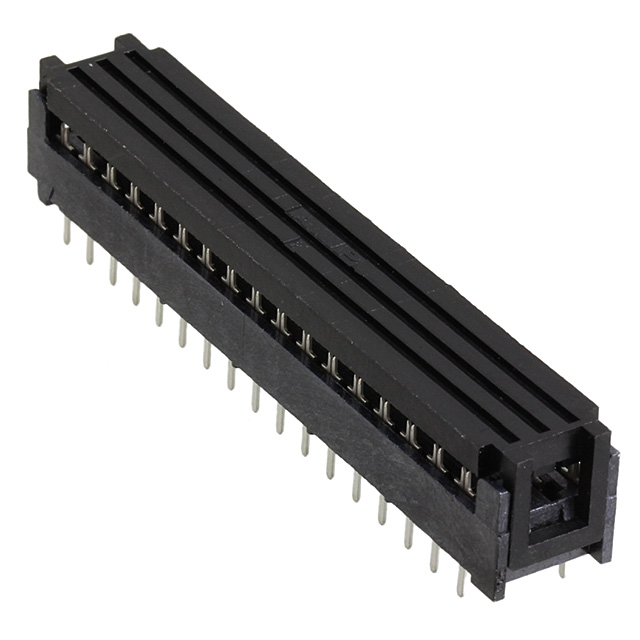

1-5111595-9

厂牌: TE CONNECTIVITY
产品描述: Ribbon Cable 4 68pin 2.54μm 锡 黑色 IDC 1.27mm 通孔安装 47.9mm(长度)*7.72mm(高度)
供应商型号: N-1-5111595-9
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY 矩形连接器 - 板载/直接线对板 1-5111595-9

1-5111595-9概述

    AMPMODU System 50 连接器技术手册

    1. 产品简介


    AMPMODU System 50 是一款由泰科电子(TE Connectivity)设计的高密度连接器系统,主要用于板对板和线对板的应用场合。这些连接器适用于多种工业和商业领域,如电信、计算机、医疗设备和汽车制造等,提供高可靠性、紧凑布局及高效能的解决方案。

    2. 技术参数


    - 接触间距: 0.050英寸(1.27毫米)x 0.100英寸(2.54毫米)
    - 单排尺寸: 4至50个位置
    - 双排尺寸: 10至100个位置
    - 材料和工艺: 接触为高导电铜合金,镀金和锡处理
    - 安装方式: 穿孔和表面贴装(通孔和直角安装)
    - 插头长度: 见具体型号部分
    - 插座和插头: 材质为玻璃填充热塑性塑料,黑色,UL 94V-0级阻燃
    - 接口类型: 可用单排和双排,带或不带屏蔽

    3. 产品特点和优势


    AMPMODU System 50 连接器具有多个显著的优点:
    - 高密度: 极致紧凑的设计,在有限的空间内提供大量接触点。
    - 多功能性: 单排和双排配置,以及不同的插头长度选择,适合不同类型的电路板设计。
    - 耐用材料: 使用热塑性塑料材料,具有94V-0级阻燃等级,确保长期使用安全可靠。
    - 易于清洁: 配备排水装置,方便清理。

    4. 应用案例和使用建议


    应用案例:
    - 电信设备: 在移动通信基站中使用,确保高密度信号传输。
    - 计算机系统: 在服务器机柜中连接多块电路板,实现数据快速交换。
    - 医疗设备: 在医疗器械中,提供稳定的电气连接。
    使用建议:
    - 在组装过程中,注意清洁和正确的焊接工艺,以保证最佳性能。
    - 定期检查连接器的磨损情况,必要时更换,确保长期可靠的连接。


    5. 兼容性和支持


    AMPMODU System 50 连接器与其他标准组件兼容,并提供全面的技术文档和支持服务。制造商提供详细的安装指南和技术文档,可从官网获取。

    6. 常见问题与解决方案


    - Q: 插头在插拔过程中出现卡滞现象
    - A: 检查插头和插座的清洁情况,确保没有异物堵塞。尝试重新焊接,并确认焊接质量。
    - Q: 无法正常通电
    - A: 检查焊接是否牢固,重新焊接并确保正确连接。如果问题持续存在,考虑更换连接器。
    - Q: 插头和插座无法对齐
    - A: 确保使用正确的插头和插座类型。同时检查是否有损坏的部件需要更换。

    7. 总结和推荐


    综上所述,AMPMODU System 50 连接器凭借其高密度、多功能性以及出色的可靠性,在多种应用环境中表现出色。如果您需要一个坚固耐用且高性能的连接解决方案,强烈推荐使用这款产品。其在多领域的广泛适用性使其成为市场上不可或缺的选择之一。

1-5111595-9参数

参数
电缆间距 1.27mm
排数 4
触头镀层
电缆端接 IDC
针脚数 68pin
触头镀层厚度 2.54μm
类型 Ribbon Cable
颜色 黑色
长*宽*高 47.9mm(长度)*7.72mm(高度)
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 盒装,托盘

1-5111595-9厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

1-5111595-9数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 板载/直接线对板 TE CONNECTIVITY 1-5111595-9 1-5111595-9数据手册

1-5111595-9封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
15+ $ 8.48 ¥ 72.08
35+ $ 8.0958 ¥ 68.8143
65+ $ 7.8744 ¥ 66.9324
150+ $ 7.7316 ¥ 65.7186
库存: 463
起订量: 15 增量: 1
交货地:
最小起订量为:15
合计: ¥ 1081.2
直接购买
加入购物车
