009176003853906

厂牌: AVX
产品描述: Individual Wires 1 3pin 锡 白色 IDC 3.2mm 贴片安装
供应商型号: DMT-009176003853906
供应商: 海外现货
标准整包数: 1700

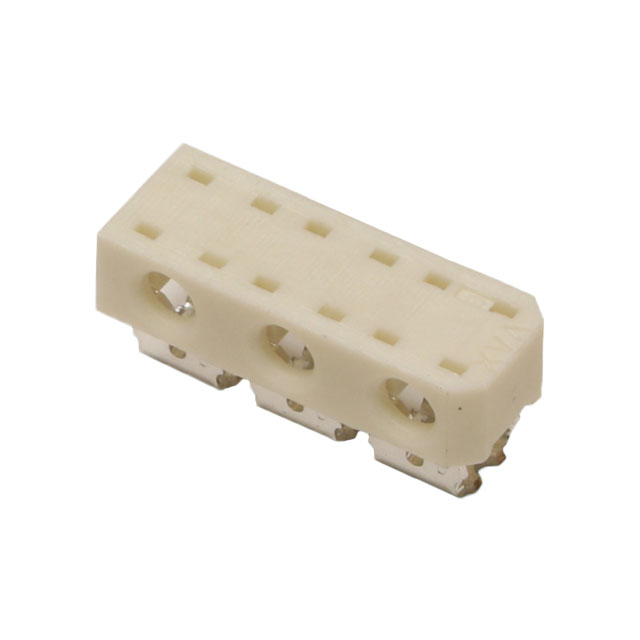

AVX 矩形连接器 - 板载/直接线对板 009176003853906

009176003853906概述

    # 低剖面绝缘位移连接器(IDC)9176-800 系列

    产品简介


    AVX工业/运输级绝缘位移连接器(IDC)系列9176-800是专为22至28 AWG规格的离散线材设计的。这些连接器以其简单的一步式端接过程而著称,在严苛的应用环境下表现出色。凭借其低剖面设计和减少的高度与体积,9176-800系列成为空间受限应用的理想选择。
    主要功能
    - 简单的一次性端接过程
    - 适用于22至28 AWG离散电线
    - 适应大小严格的应用场合
    应用领域
    - 连接离散电线和组件到印刷电路板(PCB)
    - 为PCB传输电源和信号
    - 用于菊链式或互连PCB

    技术参数


    电气特性
    - 电流等级:22AWG: 6安培;24AWG: 5安培;26AWG: 4安培;28AWG: 3安培
    - 电压等级:1位:600V;2位至4位:100V
    - 耐久性:1个周期
    环境条件
    - 工作温度范围:-40°C 至 +125°C
    机械特性
    - 绝缘材料:玻璃填充尼龙46;UL94V0
    - 接触材料:磷青铜
    - 镀层:无铅锡覆盖镍

    产品特点和优势


    特点
    - 磷青铜材料提供冗余且抗疲劳的气密冷焊连接
    - IDC连接器可通过灌封或模塑来封装电子模块并提供环境防护
    - 1位版本具有行业标准颜色,可匹配单根导线以实现无误端接
    优势
    - 在空间受限的应用中提供了新的封装解决方案
    - 提供了一种非常简单的端接过程,确保高可靠性

    应用案例和使用建议


    应用案例
    - 连接离散电线和组件到PCB
    - 在智能计量、LED照明、工业控制和便携式监测与测量设备等应用中用于信号传输和电源供给
    使用建议
    - 通过参考AVX应用指南201-01-216来正确进行组装
    - 注意每个连接器的具体尺寸和公差要求,以确保正确的装配

    兼容性和支持


    兼容性
    - 该产品与其他22至28 AWG的电线兼容,具体参见技术规格部分
    支持和维护
    - 请参考AVX应用指南201-01-216获取详细说明

    常见问题与解决方案


    常见问题及解决方案
    - Q1: 端子是否适用于多种线径?
    - A1: 是的,端子适用于22至28 AWG线径,具体细节请参考数据表
    - Q2: 是否需要特殊的工具进行安装?
    - A2: 不需要特殊工具,采用一步式端接方法即可完成安装

    总结和推荐


    AVX工业/运输级低剖面IDC连接器9176-800系列具有显著的优势,如简单的端接过程、高强度的连接、以及适用于多种复杂应用的兼容性。对于需要高度可靠且空间受限的场合,该产品无疑是最佳选择。强烈推荐在高要求的应用环境中使用此产品。
    如果您有任何疑问或需要更多技术支持,请随时联系我们的客户服务团队。

009176003853906参数

参数
颜色 白色
电缆间距 3.2mm
排数 1
触头镀层
电缆端接 IDC
针脚数 3pin
触头镀层厚度 -
类型 Individual Wires
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

009176003853906厂商介绍

AVX公司是一家全球领先的电子元件制造商,专注于生产和供应各种被动电子元件,包括电容器、电感器、滤波器和保护元件等。其产品广泛应用于通信、计算机、消费电子、工业、医疗和汽车等领域。

AVX的主要产品分类包括:
1. 电容器:包括陶瓷电容器、钽电容器、薄膜电容器等。
2. 电感器:包括功率电感器、射频电感器、滤波电感器等。
3. 滤波器:包括EMI滤波器、电源滤波器、音频滤波器等。
4. 保护元件:包括瞬态电压抑制器、气体放电管、保险丝等。

AVX的优势在于:
1. 技术创新:AVX不断研发新技术,提供高性能、高可靠性的产品。
2. 产品多样性:AVX提供广泛的产品线,满足不同客户的需求。
3. 质量控制:AVX严格遵循ISO9001和ISO14001等国际标准,确保产品质量。
4. 全球服务:AVX在全球设有多个销售和服务网点,为客户提供及时的支持。

009176003853906数据手册

厂牌 PDF简要描述 下载
AVX 矩形连接器 - 板载/直接线对板 AVX 009176003853906 009176003853906数据手册

009176003853906封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1700+ $ 0.4959 ¥ 4.1907
库存: 28900
起订量: 1700 增量: 0
交货地:
最小起订量为:1700
合计: ¥ 7124.19
